斷路器的選擇 1(1)低壓斷路器的額定電壓不小于線路的額定電壓.(2)低壓斷路器 的額定電流不小于線路的計算負載電流.(3)低壓斷路器的極限通斷能力不小于線路中最大的 短路電流.(4)線路末端單相對地短路電流÷低壓斷路器瞬時(或短延時)脫扣整定電流≥ 1.25(5)脫扣器的額定電流不小于線路的計算電流.(6)欠壓脫扣器的額定電壓等于線路的額定 電壓.2(1)長延時動作電流整定值等于0.8~1倍導線允許載流 量.(2)3倍長延時動作電流整定值的可返回時間不小于線路中最大啟動電流的電動機啟動時 間.(3)短延時動作電流整定值不小于1.1(ijx+1.35kidem).其中,ijx為線路計算負載電流;k為電 動機的啟動電流倍數;idem為最大一臺電動機額定電流.(4)短延時的延時時間按被保護對象 的熱穩定校核.(5)無短延時時,瞬時電流整定值不小于

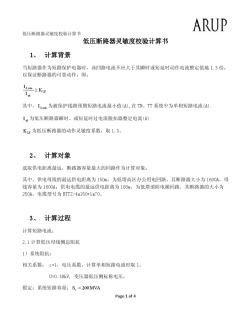

低壓斷路器靈敏度校驗計算書(20201022144948)

問：空開斷路器上的1p、2p、3p、4p是什么意思？它們接線有什么區別沒？它們應該怎 么選用？ 答：1p：接線頭只有一個，只能斷開一根相線,這種開關適用于控制一相“火”線; 2p：接線頭有二個，一個接相線一個接零線,這種開關適用于控制一相一零; 3p：接線頭有三個，三個都接“火”線,這種開關適用于控制三相380v電壓線路; 4p：接線頭有四個，三個都接“火”線,一個零線,這種開關適用于控制三相四線制線路; 問：就斷路器而言，2p與dpn空開有什么區別?。克鼈兏魇侵傅氖鞘裁匆馑及?？ 答：p代表保護器能斷開的極數，2p表示通過斷路器的兩極都能斷開，而dpn表示只能斷 開一極，n是直接穿過保護器的。 問：請問，dpn，1p，2p斷路器有什么區別？分別適用于哪些條件??？1p斷路器只保護相 線，dpn的n線經過但不被斷路器

1、高壓斷路器的作用： 高壓斷路器不僅可以切斷和接通正常情況下高壓電路中的空載電流和負荷電流，還可以在系 統發生故障時與保護裝置及自動裝置相配合，迅速切斷故障電流，防止事故擴大，保證系統 的安全運行。 工作原理： 斷路器的作用是切斷和接通負荷電路，以及切斷故障電路，防止事故擴大，保證安全運行。 而高壓斷路器要開斷1500v，電流為1500-2000a的電弧，這些電弧可拉長至2m仍然繼續 燃燒不熄滅。故滅弧是高壓斷路器必須解決的問題。 吹弧熄弧的原理主要是冷卻電弧減弱熱游離，另一方面通過吹弧拉長電弧加強帶電粒子 的復合和擴散，同時把弧隙中的帶電粒子吹散，迅速恢復介質的絕緣強度。 斷路器一般由觸頭系統、滅弧系統、操作機構、脫扣器、外殼等構成。 當短路時，大電流（一般10至12倍）產生的磁場克服反力彈簧，脫扣器拉動操作機構動 作，開關瞬時跳閘。當過載時，電流變大，發

bm-63a/50a-3p,微型斷路器 型號說明： 63a：表示殼架等級為63a； 50a：表示該斷路器額定電流50a； 3p：表示是3極。 通常表示方法應該是： bm-63d50/3p,其中d為動力型，如果是c表示照明型 電氣控制中的電氣符號 sa轉換開關sq行程開關qf斷電器元件符號全注解:電流表pa電壓表pv有功電度 表pj無功電度表pjr頻率表pf相位表ppa最大需量表(負荷監控儀)pm功率因數 表ppf有功功率表pw無功功率表pr無功電流表par 聲信號ha光信號hs指示燈hl紅色燈hr綠色燈hg黃色燈hy藍色燈hb白色 燈hw 連接片xb插頭xp插座xs端子板xt電線,電纜,母線w直流

住宅戶內配電箱選2p,其他的一般3p，漏電4p，雙電源4p 1p+n與2p 1p+n也就是dpn，是指一根相線+一根中性線，這根接相線極具有正常分斷能力（就是 用手去斷開）和過載、短路等保護分斷功能（就是出現故障后自動斷開），而這根接中 性線極（在斷路器上標示n）只就有正常的分斷能力（用手去斷開），而不具有保護分 斷功能。 它是施耐德c65系列中的一種。 而2p是指你所接的不管是一根相線+一根中性線還是兩根都是相線，這兩極都具有正常 分斷能力（用手去斷開）和保護分斷功能（出現故障后自動斷開）。施耐德c32、c45、 c65都有這種型號。相對來說1p+n比2p要便宜。也就是說2p應用比1p+n要廣泛一些 了。 它并不是像上面大家說的1p+n通常指漏電斷路器。 普通的插座回路用1p+n完全可以，但是如果你要加漏電的話就不行了，因為dpn

施耐德微型斷路器選型手冊(20200927145146)

6KV真空斷路器VD4課件(20200928145432)

電氣公司技術中心設計部文件 第1頁共4頁 斷路器基礎知識及常用斷路器選型 一、斷路器基礎知識 1、斷路器的保護 斷路器有短路、過載、接地、漏電等保護功能。常用斷路器的保護代號 如下：l—過載長延時保護；i—短路瞬時保護；s—短路短延時保護；g— 接地故障保護。 就應用而言，斷路器可分為配電保護型和電動機保護型。配電保護型適 用于電源配送，電動機保護適用于電動機前端保護，另外還有發電機保護 類型。 2、斷路器的脫扣方式 斷路器的脫扣一般分為以下幾種： 熱磁脫扣：包含熱脫扣、電磁脫扣兩個功能。熱脫扣是通過雙金屬片過 電流延時發熱變形推動脫扣傳動機構；磁脫扣是通過電磁線圈的短路電流 瞬時推動銜鐵帶動脫扣。優點是性能穩定且不受電壓波動影響、壽命長、 價格相對便宜；缺點是只能提供二段保護（短路和過載），動作值誤差比較 大，靈敏度低、不易整定，動作慢。（適合做過載保護） 電子脫扣：

作為全球第一款集成電能管理功能的低壓斷路器,abbemax2近日榮獲2014年度紅點產品設計大獎。該獎項素有設計界的"奧斯卡"之稱,設立于1954年,旨在表彰世界范圍內最杰出的產品設計,是國際公認的工業設計頂級獎項之一。2013年,abb發布了其創新設計的emax2斷路器。通過取代傳統斷路器,這款產品每年可節省58億kw·h的電能,足夠140萬個歐洲家庭(或210萬個中國家庭)一年的用電量。斷路器應用于需要大量電能保護和控制的低壓工作場所,如工業廠房、商用樓宇、數據中心或船舶等。emax2低

能源中心供電車間檢修作業標準 10kv35kv真空斷路器檢修編制日期：2009.8修改日期： 編制：趙智鴻 審核：王勇 批準: 以vs1（zn63a）型為例，固定式、手車式安裝方式，其檢修方法相同 項目工期：4h50min 項目工時：19h20min 編制部門： 能源中心設備室 危險源物體打擊、觸電、其它傷害動火等級第類 人、機、料、時間投入情況匯總 需 用 工 機 具 及 編 號 a.套筒扳手1套 b.電工常用工具2套 c.開關實驗儀1套 d.萬用表1塊 e.500v搖表1塊 f.2500v搖表1塊 g.什錦銼

1 高壓斷路器培訓材料 高壓斷路器培訓材料...............................................................................................................1 一、高壓斷路器的定義和用途...............................................................................................1 二、對高壓斷路器的要求.......................................................................................................2 三、高壓斷路器結構和分類.................

1.真空滅弧室在斷路器中的作用； 答:真空滅弧室是真空斷路器的核心元件，承擔導電、開斷 和絕緣功能 要求具有開斷短路電流的能力，用于電路和電氣設備的 過載和短路保護 2.真空滅弧室在斷路器中的工作原理； 答：真空滅弧室是密封在真空中的兩個觸頭接通和分斷線路 的功能，一種電真空元件，是利用高真空絕緣介質。當其斷 開一定數值的電流時，動、定觸頭在分離的瞬間，電流收縮 到觸頭剛分離的某一點或某幾點上，表現電極間電阻劇烈增 大和溫度迅速提高，直至發生電極金屬的蒸發，同時形成極 高的電場強度，導致劇烈的場強發射和間隙的擊穿，產生了 真空電弧，當工作電流接近零時，同時觸頭間距的增大，真 空電弧的等離子體很快向四周擴散，電弧電流過零后，觸頭 間隙的介質迅速由導電體變?yōu)榻^緣體，于是電流被分斷，開 斷結束。 與空氣滅弧室的區別在于，它的電弧擴散范圍有限 3.怎樣判斷真空滅弧室是否合格； 答：見j

dz20y-100 額定電流100a 額定電壓400v ird16a20a32a40a50a63a80a100a 最大分斷電流18ka 短路保護動作電流（5~10）ird dz20y-200 額定電流200a 額定電壓400v ird100a125a160a180a200a 最大分斷電流25ka 短路保護動作電流（5~10）ird dz20y-400 額定電流400a 額定電壓690v ird250a315a350a400a 最大分斷電流30ka 短路保護動作電流（5~10）ird dz20y-630 額定電流630a 額定電壓400v ird250a315a350a400a500a630a 最大分斷電流30ka 短路保護動作電流（5~10）ird

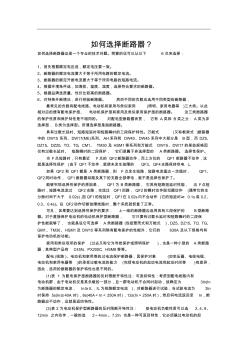

如何選擇斷路器？ 如何選擇斷路器這是一個專業的技術問題。簡要的說可以從以下6點來選擇： 1、首先根據額定電壓選，額定電壓要一致。 2、斷路器的額定電流要大于等于所用電路的額定電流。 3、斷路器的額定開斷電流要大于等于所用電路的短路電流。 4、根據環境條件選，如海拔、溫度、濕度，選擇符合要求的斷路器。 5、根據品牌選質量、性價比較高的斷路器。 6、對特殊開斷情況，進行校驗斷路器。然而不同的負載應選用不同類型的斷路器， 最常見的負載有配電線路、電動機和家用與類似家用(照明、家用電器等)三大類。以此 相對應的便有配電保護型、電動機保護型和家用及類似家用保護型的斷路器。這三類斷路器 的保護性質和保護特性是不相同的。對配電型斷路器而言，它有a類和b類之分：a類為非 選擇型，b類為選擇型。所謂選擇型是指斷路器。 具有過載長延時、短路短延時和短路瞬時的三段保護特性。萬能式(又

一、用途dzx2-60l、dzx4-40l系列小型斷路器加裝漏電保護模塊組成為漏電斷路器,其適用于交流50hz、220v(240v)及380v(415v)的電路中,除作為人身間接電和設備絕緣故障引起的漏電保護之用外,還對線路的過載及短路起保護作用。在正常情況下,亦可作為線路的不頻繁轉換和電動機的不額繁啟動之用。二、型號及含義

斷路器按其使用范圍分為高壓斷路器，和低壓斷路器，高低壓界線劃分比較模糊，一般將3kv以上的成為高 壓電器。 低壓斷路器又稱自動開關，它是一種既有手動開關作用，又能自動進行失壓、欠壓、過載、和短路保護 的電器。它可用來分配電能，不頻繁地啟動異步電動機，對電源線路及電動機等實行保護，當它們發生嚴重 的過載或者短路及欠壓等故障時能自動切斷電路，其功能相當于熔斷器式開關與過欠熱繼電器等的組合。而 且在分斷故障電流后一般不需要變更零部件，一獲得了廣泛的應用。 分類： 按操作方式分有：電動操作、儲能操作和手動操作。 按結構分有：萬能式和塑殼式。 按使用類別分有：選擇型和非選擇型。 按滅弧介質分有：油浸式、真空式和空氣式。 按動作速度分有：快速型和普通型。 按極數分有：單級、二級、三級和四級等。 按安裝方式分有：插入式、固定式和抽屜式等。 高壓斷路器(或稱高壓開關)是變電所主要的電力控制設備,
