JL-1型低堿液體速凝劑的研制

研究探索betonchineseedition——ready-mixedconcrete2010年第8期 商品混凝土 ·30· 0前言 傳統(tǒng)速凝劑大多數(shù)是高堿性的粉狀物質(zhì)，對混凝土的后 期強度發(fā)展很不利，會發(fā)生大幅度強度降低，對施工人員也有 一定的傷害，因此速凝劑的研究正朝著無堿(低堿)液態(tài)方向 發(fā)展。國外已經(jīng)研究使用了無堿、液態(tài)速凝劑,在工程中取得 了很好的效果。開發(fā)無堿液態(tài)混凝土速凝劑已成為我國速凝 劑發(fā)展的當務之急。但是我國目前沒有專門的液體速凝劑的國 家標準，jc477-2005是以粉末速凝劑為主，在參考粉末速凝 劑的基礎上寫的一種速凝劑的檢測方法，實踐證明，這個標準 液體速凝劑檢測部

低堿液體混凝土速凝劑的研究 目前，國內(nèi)使用的速凝劑大部分都是強堿性的粉狀材料，易對施 工人員的眼睛和皮膚造成傷害，降低商品混凝土的后期強度，此外， 粉狀速凝劑在商品混凝土的噴射作業(yè)時，有添加不均勻的缺點。因 此，急需研制出一種性能優(yōu)良的液體低堿速凝劑。 本文研制了兩種液體低堿速凝劑，其中sl1的堿含量為9.08％， sl2的堿含量為8.76％。在水灰比為0.4的情況下，sl1型速凝劑摻 7.0％時，可使水泥凈漿在3min內(nèi)初凝，10min內(nèi)終凝，1天、3天和 28天的膠砂強度分別為19.8mpa、32.7mpa和53.0mpa。28天抗壓 強度比為91.4％，早期強度提高76.8％，sl2型速凝劑的摻量為5.0％， 對皇牌水泥而言，水泥凈漿的初凝時間為2.87min，終凝時間為 5.5min，其1天、3天和28天的抗壓強度分別為18.1mp

?????????????????????????????????????????????????????2003.6.1 ?????????????????????????????????????1?????(1?ì1.?????????????[????]??2005?????http://d.g.wanfangdata.com.cn/thesis_y513006.aspx

無堿液體速凝劑與水泥的適應性及水化促凝機理分析

本文首先對無堿液體速凝劑的原材料進行了選擇,然后通過正交試驗確定了各組分之間的比例,最后研究了該速凝劑與水泥、外加劑的適應性及對混凝土性能的影響。

GK混凝土液體速凝劑

專利：一種低堿性液體速凝劑的制備方法

本文試驗中al(oh)3、naoh、na2sio3等合成了一種鋁酸鹽型改性復合液體速凝劑,并對其性能進行了評估。試驗表明,速凝劑摻量為5.6%時,基準水泥初凝時間縮短至2min50s,終凝時間為6min30s;1d抗折強度為2.9mpa,1d抗壓強度為10.0mpa,28d抗壓保留率為94%。另外還探究了鈉鋁比對速凝劑性能的影響規(guī)律和速凝劑與不同水泥的相容性。

本文介紹了一種低堿液體混凝土速凝劑,可用于噴射混凝土的濕噴工藝施工。作者對速凝劑的促凝效果、摻速凝劑的水泥漿體的強度發(fā)展以及該速凝劑對不同水泥的適應性進行了研究,并研究了溫度變化對該速凝劑的促凝效果的影響。

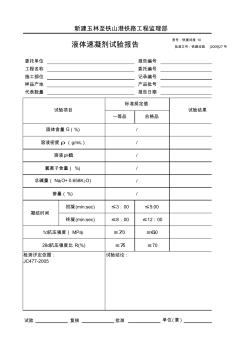

試驗復核批準 表號：鐵建試報10 批準文號：鐵建設函[2009]27號液體速凝劑試驗報告 委托單位報告編號 / 標準規(guī)定值 / 合格品 試驗結果 記錄編號 試驗結論： 1d抗壓強度（mpa） 28d抗壓強度比r(%) 檢測評定依據(jù)： jc477-2005 產(chǎn)品批號 試驗項目 一等品 代表數(shù)量 施工部位 工程名稱委托編號 報告日期 ≤5:00 / /溶液ph值 凝結時間 固體含量g（%） ≤3：00 溶液密度ρ（g/ml） 氯離子含量（%） 樣品產(chǎn)地 / 單位(章) 總堿量（na2o＋0.658k2o） 摻量（%） 初凝(min:sec) 終凝(min:sec) 新建玉林至鐵山港鐵路工程監(jiān)理部 ≥75≥70 ≤8：00≤12：00 ≥7.0≥6.0 / 號：鐵建設函[2009]27號 果

影響液體速凝劑作用效果的試驗研究

針對煤礦掘進巷道濕式噴射混凝土液體速凝劑添加器添加精度控制復雜的問題,介紹一種帶轉動控制閥的液體速凝劑添加器的原理和結構,同礦用滾子擠壓泵送型濕式混凝土噴射機配套應用。通過對多種液體速凝劑添加器比較分析、結構優(yōu)化設計,減小整機重量、外形尺寸和降低濕噴機的整機造價,速凝劑添加的劑量調(diào)節(jié)簡單、精度可靠,配套施工時粉塵濃度低,有效降低混凝土回彈率和提高了噴射混凝土的施工質(zhì)量。

表號：鐵建試錄030 批準文號：鐵建設函[2009]27號 記錄編號 代表數(shù)量 委托編號 試驗日期 溫度 （℃） 試驗計算復核 儀器設備 及 環(huán)境條件 示值 范圍 分辨力儀器設備名稱型號 管理 編號 樣品狀態(tài)描述采用標準 （1）摻速凝劑凈漿凝結時間測定 速凝劑 摻量 （%） 測定次數(shù) 初凝時間（min：sec）終凝時刻（min：sec） 單值平均值單值平均值 2 6 1 2 1 2 1 1 抗壓強度f（mpa） f=f/s 單塊值 （2）摻速凝劑砂漿1d抗壓強度 速凝劑摻量 （%） 制件 2 10.2 日期 試驗 日期受壓面積s（mm2） 荷載f 14.57 15.269.5 16.91 （kn） 9.1 15.709.8 16.29 10.6 （4）摻速凝劑砂漿28d抗壓強度比 62014/5/312014/6/11600

通過凝結時間、早期抗壓強度、水化熱、水化產(chǎn)物形貌等研究了液體速凝劑對水泥早期水化反應歷程的影響。結果表明,使用液體速凝劑的水泥漿體在水化的初始階段形成了大量的水化鋁酸鈣晶體及針棒狀的鈣礬石,從而促進了水泥漿體的凝結。液體速凝劑增加了水泥早期產(chǎn)物中鋁酸鹽與硫酸鹽的比例,加快了鈣礬石(aft)轉化為單硫型硫鋁酸鈣(afm)的轉化速度,縮短了誘導期,使水化加速期提前到來,從而促進了水泥砂漿早期抗壓強度的發(fā)展。

煤礦掘進巷道濕式噴射混凝土液體速凝劑添加器價格高,速凝劑添加精度控制復雜。主要介紹一種帶轉動控制閥的液體速凝劑添加器的原理和主要結構,以及樣機與礦用滾子擠壓泵送型濕式混凝土噴射機配套應用。

采用宏微觀試驗方法,研究無堿液態(tài)水泥速凝劑對水泥基材料的性能影響及其水化機理。結果表明:無堿液體速凝劑對水泥水化作用主要體現(xiàn)在1d之內(nèi),水泥水化28d時幾乎不起作用;摻加6%速凝劑1h水泥凈漿硬化體有較多棒狀aft晶體形成,這些aft晶體互相交錯,填充在水泥漿體的孔隙中,使水泥凈漿結構比基準水泥凈漿結構更致密,使得其早期強度更高;無堿液體速凝劑的促凝機理主要是促進早期水泥漿體中aft晶體的形成而達到促凝;sem照片顯示,生成的aft是通過液相化學反應-沉淀析出途徑生成,aft晶體呈短柱狀、隨機取向,無序分布于整個硬化體空間,與基準水泥漿體形成的aft途徑完全不同,這可能是導致水泥漿體快速凝結及強度提高的主要原因。

采用宏微觀試驗方法，研究無堿液態(tài)水泥速凝劑對水泥基材料的性能影響及其水化機理。結果表明：無堿液體速凝劑對水泥水化作用主要體現(xiàn)在1d之內(nèi)，水泥水化28d時幾乎不起作用；摻加6％速凝劑1h水泥凈漿硬化體有較多棒狀aft晶體形成，這些aft晶體互相交錯，填充在水泥漿體的孔隙中，使水泥凈漿結構比基準水泥凈漿結構更致密，使得其早期強度更高；無堿液體速凝劑的促凝機理主要是促進早期水泥漿體中aft晶體的形成而達到促凝；sem照片顯示，生成的aft是通過液相化學反應一沉淀析出途徑生成，aft晶體呈短柱狀、隨機取向，無序分布于整個硬化體空間，與基準水泥漿體形成的aft途徑完傘不同，這可能是導致水泥漿體快速凝結及強度提高的主要原因。

無氯低堿液體復合早強劑

<正>技術簡介及推廣狀況1、項目應用領域:低摻量低堿液體復合早強劑是中國建筑材料科學研究院國家“九五”科技攻關的新技術產(chǎn)品,是一種可明顯減小混凝土坍落度損失的液體型外加劑。具摻量低、低堿、減水、早強等特點,可明顯改善混凝土的和易性、可泵性,并顯著減少發(fā)生堿-集料反應的危害性,提高建筑物的耐久性。

該項目位于山西省運城市萬榮縣榮河工業(yè)園區(qū),由山西康瑞建材新技術有限責任公司投資建設,擬建設年產(chǎn)5萬噸液體速凝劑項目。項目總投資預估7000萬元。

[文章編號]100228528(2007)0520056203 液體速凝劑對水泥膠砂強度影響的試驗研究 武　萍 1 ,尚建麗 1 ,劉　北 2 ,江志成 3 (11西安建筑科技大學材料科學與工程學院,西安710055;21中國一航飛行試驗研究院,陜西閻良710089; 31協(xié)鵬建筑與工程設計有限公司,廣東深圳518052) [摘　要]噴射混凝土強度是評定噴射混凝土質(zhì)量優(yōu)劣的重要指標。對于摻有液體速凝劑的水泥砂漿,在考慮凝結時間 的同時還應兼顧到強度。本文主要研究高效減水劑、速凝劑摻入方法、以及速凝劑摻量對摻有速凝劑的水泥膠砂強度的影 響。 [關鍵詞]液體速凝劑;強度;影響因素 [中圖分類號]tu528104211;tu528153　　　[文獻標識碼]a experimentalstudyontheeffectof

本文研究了naoh和al(oh)3摩爾比、母液濃度、反應溫度和時間等合成工藝參數(shù)對鋁酸鹽液體速凝劑母液的凝結時間及穩(wěn)定性的影響,并分析了各參數(shù)影響母液性能的原因,總結出生產(chǎn)鋁酸鹽液體速凝劑母液的最合適的合成工藝參數(shù)。
