電纜橋架安裝和橋架內電纜敷設規定 依據： 《建筑電氣工程施工質量驗收規范》（gb50303-2002） 主控規定項目 1、金屬電纜橋架及其支架和引入或引出的金屬電纜導管必須接地 或接零可靠，且必須符合下列規定： a、金屬電纜橋架間及其支架全長應不小于2處與接地或接零 （pen）干線相連接； b、非鍍鋅電纜橋架間連接板的兩端跨接銅芯線接地，接地線最小允許 截面積不小于4mm2； c、鍍鋅電纜橋架間連接板的兩端不跨接接地線，但連接板兩端不 少于2個有放松螺帽或防松墊圈的連接固定螺栓。 一般規定項目 1、電纜橋架轉彎處彎曲半徑，不小于橋架內電纜最小允許彎曲半徑（見 表）； 電纜最小允許彎曲半徑 序 號 電纜種類最小允許彎曲半徑 1無鉛包鋼鎧護套的橡皮絕緣電力電纜10d 2有鋼鎧護套的橡皮絕緣電力電纜20d 3聚氯乙烯絕緣電力電纜10

電纜橋架安裝暫行規定 作者：admin發表時間：2007-12-2915:47:37閱讀：次 1、總則電纜橋架www.***.*** 1.1為滿足工程設計中對電纜橋架的安裝要求，特編制此暫行規定。待 國家規范有電纜橋架安裝的具體要求后，即以國家規定為準。電纜橋架 www.***.*** 1.2電纜橋架供工礦企業和民用建筑敷設電力電纜、控制電纜、通訊電 纜及自控管纜等之用。 2、電纜橋架的安裝電纜橋架www.***.*** 2.1電纜橋架的總平面布置應作到距離最短，經濟合理，安全運行，并應 滿足施工安裝，維修和敷設電纜的要求。佛山華星威www.***.*** 2.2電纜橋架應有足夠的剛度和強度，對電纜提供可靠的支撐。佛山華星威 www.***.*** 2.3電纜敷設后，電纜橋架的撓度應不大于電纜橋架跨度的1/200。當電 纜橋架的

電纜橋架安裝暫行規定 來源：青島業之峰電纜橋架有限公司時間：2009-04-15責任編輯： 標簽： 1、總則 1.1為滿足工程設計中對電纜橋架的安裝要求，特編制此暫行規定。待國家規范有電纜 橋架安裝的具體要求后，即以國家規定為準。 1.2電纜橋架供工礦企業和民用建筑敷設電力電纜、控制電纜、通訊電纜及自控管纜等 之用。 2、電纜橋架的安裝 2.1電纜橋架的總平面布置應作到距離最短，經濟合理，安全運行，并應滿足施工安裝， 維修和敷設電纜的要求。 2.2電纜橋架應有足夠的剛度和強度，對電纜提供可靠的支撐。 2.3電纜敷設后，電纜橋架的撓度應不大于電纜橋架跨度的1/200。當電纜橋架的跨度 ≥6000mm時，其撓度應不大于電纜橋架的跨度的1/150。 2.4電纜橋架應盡可能在建、構筑物(如墻、柱、梁、樓板等)上安裝，與土建專業密切 配合。 2.5電纜橋

用途：電纜橋架適用于電壓10千伏以下的電力電纜以及控制電纜、 照明配線等室內、室外架空電纜溝、隧道的敷設。 優點：橋架具有品種全、應用廣、強度大、結構輕、造價低、施工簡單、配線靈活、安裝標 準、外形美觀、維護檢修方便等。 一、種類： 1．按材料分 1）鋼質電纜橋架（不銹鋼） 2）鋁合金電纜橋架 3）玻璃鋼電纜橋架（手糊和機壓兩種） 4）防火阻燃橋架（阻燃板（無機）、阻燃板加鋼質外殼、鋼質加防火涂料） 2．按形式分 1）槽式 2）托盤式 3）梯級式 4）組合式 3．按表面處理分 1）冷鍍鋅及鋅鎳合金 2）噴塑 3）噴漆 4）熱鍍鋅 5）熱噴鋅 二、執行標準： 1．jb/t10216-2000《電控配電用電纜橋架》 2．企業標準：q/321182aeg001-1997 3．qb/t1453-92電纜橋架 4．jb/t6743-93戶內戶外鋼制電纜橋架防

電纜橋架規格型號、選型 一、電纜橋架尺寸選擇與計算 1、電纜橋架的載荷g總的計算： g總=n1q1+n2q2+n3q3+?? 式中:q1、q2、q3、??為各電纜每單位長的重量kg/m n1、n2、n3、??為相應電纜的根數 g應小于電纜橋架的允許載荷(參照載荷曲線圖表) 當電纜橋架在室外或帶護罩時，還應計入水載和風載等因素。 二、電纜橋架尺寸選擇與計算 1、電纜橋架的載荷g總的計算： g總=n1q1+n2q2+n3q3+?? 式中:q1、q2、q3、??為各電纜每單位長的重量kg/m n1、n2、n3、??為相應電纜的根數 g應小于電纜橋架的允許載荷(參照載荷曲線圖表) 當電纜橋架在室外或帶護罩時，還應計入水載和風載等因素。 2、電纜橋架寬度b的計算： (1)電力電纜 b=n1+d1+k1+n2d2+k2+n3d3+k3+??

電纜橋架 一、產品簡介 電纜橋架分為槽式、托盤式和梯架式等結構，由支架、托臂和安裝附件等組 成。主要用于全封閉型電纜敷設，尤其適合用于敷設計算機電纜、通信電纜、 熱電偶電纜及其它高靈敏系統的控制電纜，對控制電纜的屏蔽干擾和重腐 蝕環境中電纜的防護都有較好效果。 目前市面上常見的電纜橋架，按材質分主要有金屬電纜橋架、聚酯玻 璃鋼電纜橋架和無機玻璃鋼電纜橋架，金屬電纜橋架重量大、易生銹、不 絕緣、易丟失；聚酯玻璃鋼電纜橋架成本高、不防火、耐熱性差；無機玻 璃鋼電纜橋架則能克服前兩者的不足，優勢明顯。 濟南鎂嘉圖新型材料開發有限公司研發的無機玻璃鋼電纜橋架（菱鎂 電纜橋架）是以改性菱鎂水泥為基料，摻加必要有機無機填充料，并用中 堿或無堿玻璃纖維布增強而成。 二、產品優勢 1、輕質高強：無機玻璃鋼電纜橋架力學性能完全滿足電纜橋架的強度要求， 密度僅為鋼材的1/4； 2、防火耐熱：無機玻璃

電纜橋架國家新標準電纜橋架國家執行標準

橋架固定支架的問題 電纜橋架在安裝中，直線每隔30米，拐角處是否要增加角鋼制作的固定支架，以便電纜敷 設。請問有沒有明文的規范要求。。謝謝??！ 直線段30米要增加伸縮節，拐角處是否增加角鋼制作的支架，確實沒有規定。但是在標準 圖集上，有增加托臂（自制也不美觀）立柱，作用是防止下垂，如果沒有支架的情況，放上 電纜后，加上有些地方上人，會造成橋架變形。 我建議你不要用角鋼制作的支架進行安裝，最好用橋架配套的托臂和立柱進行安裝。 規范《建筑電氣工程施工質量驗收規范》gb50303-2002 工程不一樣用的標準也不一樣，冶金行業有冶金標準，電力行業有電力標準，建設部有建設 部的規范。用什么標準不是光橋架安裝的事情，以后你的工程驗收都要進行，都要用到規范， 你用什么規范事先一定要和建設單位，監理公司，施工單位進行約定，并明確寫在施工方案 中。因?yàn)闃?biāo)準不一樣，可能你的工程就

電纜橋架的規格 電纜橋架國家標準和行業標準 以鋼制電纜橋架工程設計規范cecs31∶91為基礎，由中國工程建 設標準化協會電氣工程委員會修訂。 電纜橋架寬度~允許最小板厚 電纜橋架寬度＜100~1 100≤電纜橋架寬度＜150~1.2 150≤電纜橋架寬度＜400~1.5 400≤電纜橋架寬度＜800~2 800＜電纜橋架寬度~2.5電纜溝蓋板、電纜橋架、電纜支架、電表 箱、擠拉型材等。 鋼制電纜橋架槽體厚度:b(橋架寬度)小于100mm時厚度1.0mm;b大 于等于100mm小于150mm時,厚度1.2mm;b大于等于150mm小 于400mm時,厚度1.5mm;b大于等于400mm小于等于800mm時, 厚度2.0mm;b大于800mm時,厚度2.5mm.具體請參照 jb/

針對電纜橋架選擇中的常見問題,闡述了電纜橋架的結構類型、材質、防腐層類別、規格的選擇,以及材料統計方面應注意的事項。

電纜橋架 電纜橋架：智能建筑的弱電系統，通常有多個信息監控和通信設施諸如ba（樓宇自 動化）、oa（辦公自動化）、ca（通信自動化）等相應的系統組成,電纜橋架分為槽式、托 盤式和梯架式等結構，由支架、托臂和安裝附件等組成。選型時應注意橋架的所有零部件是 否符合系列化、通用化、標準化的成套要求。建筑物內橋架可以獨立架設，也可以附設在 各種建（構）筑物和管廊支架上，應體現結構簡單，造型美觀、配置靈活和維修方便等特點， 全部零件均需進行鍍鋅處理，安裝在建筑物外露天的橋架，如果是在鄰近海邊或?qū)儆诟g區， 則材質必須具有防腐、耐潮氣。 目錄 1簡介 2分類 3玻璃鋼類 4橋架設計 5設計標準 6荷載 6.1脹縮問題 6.2接地 7安裝要求 8術語 8.1主要部件 8.2鋁合金架 1簡介 由槽式、托盤式或梯級式的直線段、彎通、三通、四通組件以及托臂（臂式支架）、吊

電纜橋架的規格 電纜橋架國家標準和行業標準 以鋼制電纜橋架工程設計規范cecs31∶91為基礎，由中國工程建 設標準化協會電氣工程委員會修訂。 電纜橋架寬度~允許最小板厚 電纜橋架寬度＜100~1 100≤電纜橋架寬度＜150~1.2 150≤電纜橋架寬度＜400~1.5 400≤電纜橋架寬度＜800~2 800＜電纜橋架寬度~2.5電纜溝蓋板、電纜橋架、電纜支架、電表 箱、擠拉型材等。 鋼制電纜橋架槽體厚度:b(橋架寬度)小于100mm時厚度1.0mm;b大 于等于100mm小于150mm時,厚度1.2mm;b大于等于150mm小 于400mm時,厚度1.5mm;b大于等于400mm小于等于800mm時, 厚度2.0mm;b大于800mm時,厚度2.5mm.具體請參照 jb/

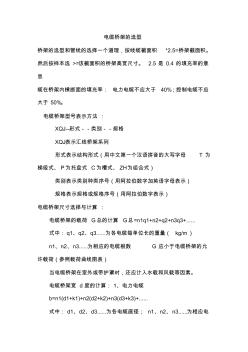

電纜橋架的選型 橋架的選型和管線的選擇一個道理，按線纜截面積*2.5=橋架截面積。 然后按樣本選>=該截面積的橋架高寬尺寸。2.5是0.4的填充率的意 思 纜在橋架內橫斷面的填充率：電力電纜不應大于40%；控制電纜不應 大于50%。 電纜橋架型號表示方法: xqj---形式－－類別－－規格 xqj表示匯線橋架系列 形式表示結構形式（用中文第一個漢語拼音的大寫字母t為 梯級式、p為托盤式c為槽式、zh為組合式） 類別表示類別種類序號（用阿拉伯?dāng)?shù)字加英語字母表示） 規格表示規格或規格序號（用阿拉伯?dāng)?shù)字表示） 電纜橋架尺寸選擇與計算: 電纜橋架的載荷g總的計算g總=n1q1+n2+q2+n3q3+...... 式中：q1、q2、q3......為各電纜每單位長的重量（kg/m） n1、n2、n3......為相應的電纜根數g應小于電纜橋架的允 許

**資訊http://www.***.*** **資訊http://www.***.***

1.電纜橋架的選擇 1.1在工程設計中，電纜橋架的布置應根據經濟合理性、技術可行性、運行安全性等因 素綜合比較，以確定最佳方案，還要充分滿足施工安裝、維護檢修及電纜敷設的要求。 1.2電纜橋架水平敷設時距地面的高度一般不低于于2.5m，垂直敷設時距地面1.8m以 下部分應加金屬蓋板保護，但敷設在電氣專用房間內時除外。電纜橋架水平敷設在設備夾層 或上人馬道且低于2.5m，應采取保護接地措施。 1.3電纜橋架、線槽及其支吊架使用在有腐蝕性環境中，應采用耐腐蝕的剛性材料制造. 或采取防腐蝕處理，防腐蝕處理方式應滿足工程環境和耐久性的要求。對耐腐蝕性能要求較 高或要求潔凈的場所，宜選用鋁合金電纜橋架。 1.4電纜橋架在有防火要求的區段內，可在電纜梯架，托盤內添加具有耐火或難燃性能 的板，網等材料構成封閉或半封閉式結構，并采取在橋架及其支吊架表面涂刷防火涂層等措

核電站核島電纜橋架(核級)的質量直接影響核電站的日常運行安全,因此核級電纜橋架的質量檢驗工作關系到橋架產品質量是否滿足核級產品的要求。為了確保核級電纜的質量符合規定及相關要求,特依據相關文件及實際工作經驗編寫此文。

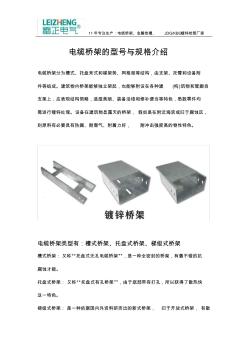

11年專注生產：電纜橋架、金屬線槽、jdg/kbg鍍鋅線管廠家 電纜橋架的型號與規格介紹 電纜橋架分為槽式、托盤來式和梯架勢、網格局等結構，由支架、托臂和設備附 件等組成。建筑物內橋架能夠獨立架起，也能夠附設在各種建(構)筑物和管廊自 支架上，應表現結構簡略，造型美麗、裝備活絡和修補便當?shù)忍厣?，悉?shù)零件均 需進行鍍鋅處理。設備在建筑物顯露天的橋架，假如是在附近海濱或歸于腐蝕區， 則原料有必要具有防腐、耐潮氣、附著力好，耐沖擊強度高的物性特色。 電纜橋架類型有：槽式橋架、托盤式橋架、梯級式橋架 槽式橋架：又稱“托盤式無孔電纜橋架”，是一種全密封的橋架，有著不錯的抗 腐蝕才能。 托盤式橋架：又稱“托盤式有孔橋架”，由于底部帶有打孔，所以獲得了散熱快 這一特色。 梯級式橋架：是一種依據國內外資料研而出的新式橋架，歸于開放式橋架，有散 11年專注生產：電纜橋架、金屬線槽、jdg/k
