大跨鋼管拱肋施工技術 1工程概況 1.1工程設計概況 格丑溝特大橋主橋為一孔136m鋼管混凝土系桿拱橋。該橋為單線剛性系梁 剛性拱橋，系梁與拱肋固接，整個結構為內部超靜定外部靜定?？鐝絣=136m, 全長139.6m。拱軸線采用二次拋物線,矢跨比為f/l=1:5，矢高為27.2m,理論拱 軸線方程為z=0.8x-0.005882353x2。橋橫向設置兩道拱肋，拱肋中心間距為8m， 拱肋采用外徑110cm壁厚18mm的鋼管混凝土截面，上下兩拱肋中心距2.5m，拱 肋截面高3.6m。上下拱肋之間采用厚14cm的腹板連接，腹板間距65cm，腹板 間除吊桿處1.5m范圍內灌注混凝土外，其余部分均不灌注混凝土。拱腳混凝土 內上下弦管由綴條連接。拱肋及腹板、綴條均采用q345qe鋼板。 拱肋之間共設1組米字形橫撐、6道k撐，每道橫撐均為空鋼管組成的桁式

南水北調中線一期工程總干渠邯鄲市段no.3標 1 南水北調中線一期工程 邯鄲市段和諧大道交通橋鋼管混凝土 拱橋施工方案 天津城建道橋工程有限公司 二0一一年九月二十三日 南水北調中線一期工程總干渠邯鄲市段no.3標 2 目錄 1.工程概述????????????????????1-1 2.設計標準?????????????????????1-2 3.施工工期?????????????????????2-2 4.施工方案???????????????????2-3 4.1樁基?????????????????????3-10 4.2承臺????????????????????10-11 4.3墩臺????????????????????11-13 4.4預應力系梁、橫梁、橋面板???????????13-28 4.5拱腳施工???

鋼管拱肋 鋼管拱肋采用q345厚14mm鋼板卷制，鋼板應有廠家質量證明書，必要時進行復檢； 鋼板下料前應根據設計圖紙繪制加工詳圖（包括加工大樣圖、廠內試拼圖、工地試拼圖和堆 放與發送順序圖等），鋼料切割應盡量使用剪板機，切割后應進行矯正，下料時加工預留收 縮量由試焊決定。 拱肋卷管過程中應注意保證管端平面與管軸線垂直，卷管后應進行校圓，校圓后的筒 體直縫焊接采用自動焊，板端坡口應在卷管前開好。坡口尺寸誤差應滿足相關技術規程要求。 焊接工藝必須由拱肋加工單位提出詳細的工藝圖，并需經過評定后方可進行，確定后 的工藝參數在施工中不得隨意改動，焊工應經考核合格并取得相應施焊條件資格證書后方可 上崗，每條焊接應有焊工鋼??；焊縫位置、外形尺寸必須符合施工圖和《鋼結構工程施工及 驗收規范》的要求，母材非焊接部位嚴禁焊接引?。缓附訒r應注意焊接環境、溫度、濕度要 求，所有焊縫質量應

本文重點闡述了鋼管拱肋的加工與控制要求

結合全橋的施工組織和方案,以及設計圖紙的要求,介紹了主拱肋砼的壓注工藝和方法,包括配合比的設計以及機械設備的準備。

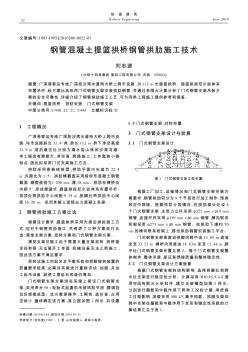

鋼管混凝土提籃拱橋鋼管拱肋施工技術——廣深港客運專線廣深段沙灣水道特大橋上跨市良路，為112in長提籃拱橋。提籃拱按尼爾遜體系布置吊桿，經方案比選采用門式鋼管支架安裝拱肋鋼管，并通過有限元計算分析了門式鋼管支架吊裝方案的安全可靠性，詳細介紹了鋼管...

廣深港客運專線廣深段沙灣水道特大橋上跨市良路,為112m長提籃拱橋。提籃拱按尼爾遜體系布置吊桿,經方案比選采用門式鋼管支架安裝拱肋鋼管,并通過有限元計算分析了門式鋼管支架吊裝方案的安全可靠性,詳細介紹了鋼管拱肋施工工藝,可為同類工程施工提供參考和借鑒。

——文章來源網絡，僅供個人學習參考 鋼管拱肋（桁架）加工 1、鋼管混凝土拱橋所用鋼管直徑超過600mm的應采用卷制焊接 管，卷制鋼管宜在工廠進行。在有條件的情況下，優先選用符合國家 標準系列的成品焊接管。 2、成品管及制管用的鋼材和焊接材料等應符合設計要求和國家現行 標準的規定，具備完整的產品合格證明。 3、鋼管拱肋（桁架）加工的分段長度應根據材料、工藝、運輸、吊 裝等因素確定。在加工制作前，應根據設計圖的要求繪制施工詳圖， 包括零件圖、單元構件圖、節段單元圖及組焊、拼裝工藝流程圖等。 加工前應按半跨拱肋進行1：1精確放樣，注意考慮溫度和焊接變形 的影響，并精確確定合龍節段的尺寸，直接取樣下料和加工。 4、工地彎管宜采用加熱頂壓方式，加熱溫度不得超過800℃。鋼管 對接端頭應校圓，除成品管按相應國家標準外，失圓度不宜大于鋼管 外徑的0.003倍。鋼管的對接環焊縫可采用有襯
