高強度螺栓連接在建筑鋼結構，橋機、門機等大型起重設備中廣泛應用，高強度螺栓施工在實際操作中經常出現各種問題，影響施工質量和進度。

大六角頭摩擦型高強度螺栓施工質量控制 郭濤(葛洲壩集團機電建設有限公司) 摘要：高強度螺栓連接在建筑鋼結構，橋機、門機等大型起重設備中廣泛應用，高強度螺栓 施工在實際操作中經常出現各種問題，影響施工質量和進度。 關鍵詞：大六角頭螺栓施工控制 0引言 鋼結構主要施工標準為鋼結構工程施工質量驗收規范gb50205-2002規范和高強度螺 栓的設計、施工及驗收規范（jgj82-91），本文根據施工現場實際發生地一些情況和有關規 范，向大家做出一些說明和總結，供大家在施工中參考。 1高強度螺栓進場驗收 新采購的高強度螺栓進場需檢查以下材料和情況： 1.1材質證明書； 1.2高強度螺栓連接副扭矩系數； 1.3高強度螺栓外觀無裂紋、傷痕、毛刺、彎曲、鐵銹、螺紋磨損、被水或雨水淋濕 過或有缺陷； 另外，還應該組織對進場高強度螺栓進行復檢，檢驗項目包括：連接副的扭矩系數平

高強度螺栓連接在建筑鋼結構,橋機、門機等大型起重設備中廣泛應用,高強度螺栓施工在實際操作中經常出現各種問題,影響施工質量和進度。

大六角頭高強度螺栓連接施工之轉角法施工 因扭矩系數的離散性，特別是螺栓制造質量或施工管理不善，扭矩系數大于標準值（平 均值和變異系數），在這種情況下采用扭矩法施工，即用扭矩值控制螺栓軸力的方法就會出 現較大誤差，欠擰或超擰問題突出。為解決這一問題，引入轉角法施工，即利用螺母旋轉角 度以控制螺桿彈性伸長量來控制螺栓軸向力的方法。 試驗結果表明，螺栓在初擰以后，螺母的旋轉角度與螺栓軸向力成對應關系，當螺栓受 拉處于彈性范圍內，兩者呈線性關系。根據這一線性關系，在確定了螺栓的施工預拉力后， 就很容易得到螺母的旋轉角度，施工操作人員按照此旋轉角度緊固施工就可以滿足設計上對 螺栓預拉力的要求，這就是轉角法施工的基本原理。 高強度螺栓轉角法施工分初擰和終抒兩步進行（必要時需增加復擰），初擰的要求比扭 矩法施工要嚴。初擰扭矩與扭矩法相同，對于常用螺栓（m20、m22、m24）

12.9級大六角頭高強度螺栓安裝質量控制過程 申鳳國關中武孫亮 （中建一局鋼結構工程有限公司） 摘要：俄羅斯聯邦大廈a塔建成后將成為歐洲第一高樓，其中32～36、59～65層鋼結構轉換層的構件，全 部采用12.9級大六角頭高強螺栓連接。施工單位在施工中，積累了大量該型號高強螺栓施工質量控制的經驗，可 為同類工程的施工提供借鑒。本文以59～65層鋼結構轉換層為例，具體介紹了12.9級大六角頭高強螺栓的施工 與質量控制。 關鍵詞：俄羅斯聯邦大廈12.9級大六角頭高強螺栓質量控制 一、俄羅斯聯邦大廈項目簡介 1．項目概況 俄羅斯聯邦大廈位于莫斯科市中心行政區克拉斯諾波列斯寧斯卡婭沿岸大街，大廈a塔為93層鋼筋混凝土結 構（340m），總高度為歐洲第一高樓（448m），建成后是世界上以混凝土為主體結構第一高樓。在a塔為了側面承 重和結構墻分壓，在

介紹了鋼結構及高強度螺栓連接工藝的優點,通過工程實例詳細闡述了對大六角頭高強度螺栓的質量關鍵點的控制以及高強度螺栓連接操作的質量檢查。

1 8大六角頭高強度螺栓連接施工工藝標準 8.1適用范圍 本工藝標準規定了大六角頭高強度螺栓的施工要求、方法和質量標準 等，適用于鋼結構安裝工程，大六角頭高強度螺栓連接的施工技術。 8.2編制依據的標準、規范 gb50300-2001建筑工程施工質量驗收統一標準 gb50205-2001鋼結構工程施工質量驗收規范 jgj82-91鋼結構高強度螺栓連接的設計、施工及驗收規程 gb/t1228~1231-91鋼結構用高強度大六角頭螺栓、大六角螺母、墊 圈與技術條件 8.3術語和符號 高強度螺栓連接副：高強度螺栓和與之配套的螺母、墊圈的總稱 8.4施工準備 8.4.1技術準備 1.由項目技術負責人組織專業技術人員熟悉圖紙，組織好圖紙會審， 領會設計意圖。 2.針對工程作法及結構設計圖紙，熟悉施工規范，提前作好技術管理 人員的技術培訓工作。 3.組織施工人

扭剪型高強度螺栓施工質量檢查記錄 gb50205-2001（6.3.3，6.3.4，6.3.5，6.3.6，6.3.7條） 工程名稱：招商銀行上海大廈連接構件名稱：鋼梁節點數量：296抽查節點數：30檢查批次：共批，第02040502批 檢測項目及內容 連接摩擦面質量 (6.3.6條) 螺栓穿 孔質量 連接接頭外觀質量 初擰 扭矩 (n-m) 螺栓梅花頭未在終擰中擰掉數及處理結果 扭矩扳 手標定 記錄 (6.3.4) 不得有飛邊、毛刺、焊接 飛濺物、焊疤、氧化鐵皮、 污垢、和不需要的涂料， 連接面密貼(邊緣間隙≯ 1.0mm) 應自由 穿入 (6.3.7 條) 螺栓 穿入 方向 (應一 致) 螺栓露 長(2~3 牙) 6.3.5 條 墊 圈 方 向 未擰斷 梅花頭 螺栓數 量(只) 扭矩扳手 終擰扭矩 值(n-m) 終擰

第11頁 序 號 設計預 拉力 (kn) 檢驗 扭矩 (n·m) 測定 扭矩 (n·m) 螺 栓 方向 1170455.6446向外 2170455.6448向外 3170455.6450向外 4170455.6448向外 5170455.6453向外 6170455.6448向外 7170455.6455向外 8170455.6447向外 9170455.6448向外 10170455.6445向外 年月 高強度螺栓連接副施工質量檢查記錄表 gb50205－2001 gd2301054 檢查部位鋼結構屋面梁連接螺栓規格型號m20×70mm10.9s 頁，共 單位(子單位)工程名稱后處理工段 設計初擰扭矩(n·m)227.8 設計終擰扭矩 (n·m) 455.6 扭矩扳手

第頁 序 號 1 2155438.6426向外 3155438.6432向外 4155438.6424向外 5155438.6423向外 6155438.6430向外 7155438.6429向外 8155438.6425向外 9155438.6431向外 10 11 12 13 14 年12月 簽證欄 檢查人員項目專業質量檢查員 專業監理工程師 (建設單位項目專業技術負責人) 檢 查 結 論 符合規范和設計要求 檢查日 期： 201127日 構件名稱、高強螺栓編號及附 圖: 227.3446.63自由穿 入 潔凈符合規范和設計要求 226.3445.63自由穿 入 潔凈符合規范和設計要求 潔凈符合規范和設計要求 潔凈符合規范和設計要求 潔凈符合規

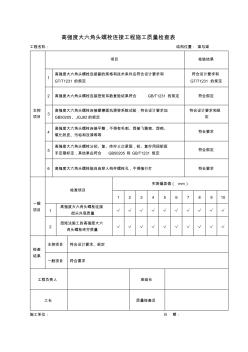

高強度大六角頭螺栓連接工程施工質量檢查表 工程名稱：結構位置：梁與梁 主控 項目 項目檢驗結果 1 高強度大六角頭螺栓連接副的規格和技術條件應符合設計要求和 gt/t1231的規定 符合設計要求和 gt/t1231的規定 2高強度大六角頭螺栓連接扭矩系數復驗結果符合gb/t1231的規定符合規定 3 高強度大六角頭螺栓連接摩擦面抗滑移系數試驗，符合設計要求加 gb50205、jgj82的規定 符合設計要求和規 定 4 高強度大六角頭螺栓連接平整，不得有毛刺、焊接飛濺物、焊疤、 氧化鐵皮、污垢和沒漆等等 符合要求 5 高強度大六角頭螺栓分初、復、終擰三次緊固，初、復擰用扭矩扳 手定期標定，其結果應符合gb50205和gb/t1231規定 符合規定 6高強度大六角頭螺栓能自由穿入構件螺栓孔，不得強行打符合要求 一般 項目 檢查項目 實測偏差值 1
