粘貼鋼板加固施工工藝介紹 粘貼鋼板加固是采用粘結劑將鋼板粘貼在鋼筋混凝土結構物的受拉邊緣或薄弱部位，使之 與結構物形成整體，從而提高梁的承載能力的一種加固方法。鋼板固定于受拉混凝土表面 可以增加混凝土結構抗彎剛度，使結構撓度減小，限制了裂縫的發展，且受力均勻，不會 在混凝土中產生應力集中現象，除此以外，該方法還具有施工簡便，快速，不影響結構外 形，加固費用低，不減小橋梁凈空以及增加荷載不多等優點。不足之處是粘結劑的質量及 耐久性是影響加固效果的主要因素。 粘貼鋼板加固施工工藝如下： 1、粘貼面混凝土清理 鋼板粘貼須在梁體裂縫處治、混凝土修復完成后進行。首先根據施工圖紙現場定位并標識 出鋼板位置大樣，然后鑿除粘鋼區域混凝土表面2～8mm厚的表面砂漿，使堅硬的混凝土 石外露，并形成平整的粗糙面，表面不平處應用尖鑿輕鑿整平。再用鋼絲輪清除表面浮漿， 剔除表面疏松物，最后用壓縮空氣吹凈表面粉

隨著國家經濟的快速發展,人們對于交通狀況的要求也越來越高,大量的快速干道、高架橋等項目也緊鑼密鼓地進行著。許多之前的橋梁、高架路的設計已經不能滿足現代運輸業的要求,因此在原有結構上對其進行加固,充分利用原有結構,不僅大大節省投資,又能滿足現有的運輸需求。在橋梁的加固方法中,粘貼鋼板的方法是經常使用的方法之一,通過本文對粘貼鋼板法的闡述,來對此種方法的施工技術進行總結,進一步探討施工中的一些問題及注意事項,從而保證質量。

粘貼鋼板加固施工工藝介紹 粘貼鋼板加固是采用粘結劑將鋼板粘貼在鋼筋混凝土結構物的受拉邊緣或薄弱部位，使之 與結構物形成整體，從而提高梁的承載能力的一種加固方法。鋼板固定于受拉混凝土表面 可以增加混凝土結構抗彎剛度，使結構撓度減小，限制了裂縫的發展，且受力均勻，不會 在混凝土中產生應力集中現象，除此以外，該方法還具有施工簡便，快速，不影響結構外 形，加固費用低，不減小橋梁凈空以及增加荷載不多等優點。不足之處是粘結劑的質量及 耐久性是影響加固效果的主要因素。 粘貼鋼板加固施工工藝如下： 1、粘貼面混凝土清理 鋼板粘貼須在梁體裂縫處治、混凝土修復完成后進行。首先根據施工圖紙現場定位并標識 出鋼板位置大樣，然后鑿除粘鋼區域混凝土表面2～8mm厚的表面砂漿，使堅硬的混凝土 石外露，并形成平整的粗糙面，表面不平處應用尖鑿輕鑿整平。再用鋼絲輪清除表面浮漿， 剔除表面疏松物，最后用壓縮空氣吹凈表面粉

1 加固構件編號:kl-1梁面 (砼規范6.2.6)砼強度修正系數α1=1 加固后實際彎矩m=535kn·m 原結構混凝土強度等級c30 原混凝土軸心抗壓強度設計值fco=14.3n/mm2 鋼筋受拉強度設計值fyo=360n/mm2 鋼筋受壓強度設計值fyo'=0n/mm2 加固鋼板抗拉強度設計值fsp=215mpa 加固鋼板抗壓強度設計值fsp'=0mpa 已配受拉鋼筋面積aso=2281mm2 已配受壓鋼筋面積aso'=0mm2 考慮受壓鋼板面積asp'=0mm2 構件計算寬度b=300mm 構件計算高度h=750mm 受拉合力點至近邊距離a=35mm 受壓合力點至近邊距離a'=35mm 構件計算有效高度ho=715mm 加固規范公式10.2.3-1x(

粘貼鋼板加固法

粘貼鋼板加固法課件

梁粘貼鋼板加固工程 本工程后加固采用粘鋼進行施工，加固施工必須由具備“特種專業工程專業 承包企業資質”的專業隊伍施工。加固改造施工完畢后方可進行續建樓層或其設 計結構施工。加固的主要部位有框架梁加固。 一、施工工藝 鋼板在加工廠定尺加工運至現場→混凝土表面→放線、沿線→電錘打錨栓孔 →清理粘鋼砼結構面→鋼板拼裝焊接、焊縫打磨、鋼板除銹→涂膠粘鋼（梁→刷 防銹漆→驗收 1、鋼板加工 1）、根據圖紙所要求的尺寸下鋼板料。 2）、根據植筋的分布，在鋼板相應位置鉆孔。 2、混凝土表面清理 a）、應清除被加固構件表面的剝落、疏松、蜂窩、腐蝕等劣化混凝土，并 用修復材料將表面修復平整。 b）、被粘貼的混凝土表面應打磨平整，除去表層浮漿、油污等雜志，直至 完全露出混凝土結構新面、混凝土表面應清理干凈并保持干燥。 3、放線、驗線 1）、放出鋼板粘貼位置線點位置線。 2）、現場

一、粘貼鋼板加固法原理鋼板粘貼補強法是：采用環氧樹脂系列粘接劑，將鋼板粘貼在 鋼筋混凝土結構物的受拉區域薄弱部位，使之與結構物形成整體，用以代替需增設的補強鋼 筋，通過鋼板與補強結構的共同作用，提高其剛度，限制裂縫開展，改善鋼筋及混凝土的應 力狀態，提高梁的承載能力，以達到補強效果一種加固方法。 用粘貼鋼板來加固橋梁，在國外已得到廣泛的應用，國內也有不少實例，這是因?yàn)檫@種加固 法具有以下優點： （1）不需要破壞被加固的原有結構物； （2）加固工程質量要求很高，但施工時并不要求高級的專門技術人員操作；（3）加固 工程幾乎不增大原結構物的尺寸；（4）能在短期內完成加固工程； （5）幾乎可以不改變具有歷史價值建筑的原有藝術特點。 粘貼鋼板加固的常用形式有：板梁橋或t梁橋梁底粘貼縱向鋼板加固、箱梁或t梁（或 工字梁）梁腹粘貼斜向鋼板加固、懸臂梁牛腿或掛梁端部粘貼鋼板加

1 第六章粘貼鋼板加固法 橋梁維修與加固技術 始于2o世紀6o年代末7o年代初，法國、南非等國家首先采用該 技術對混凝土結構進行加固補強，隨后瑞士、日本、英國等國家相 繼采用，其中日本在1975年應用此項技術先后對200多座橋梁進行 了加固以提高結構承受重型交通荷載的能力取得了較好的效果 一、概述 ，以提高結構承受重型交通荷載的能力，取得了較好的效果。 粘貼鋼板補強：有效提高結構的抗彎、抗剪及抗開裂性能. 該加固技術不改變結構外形等特點，在許多情況下替代了增大截面 加固技術，成為2o世紀8o年代的一種先進加固方法 我國2o世紀9o年代初的中國工程建設標準化協會標準《混凝土 結構加固技術規范》(cecs25：90)及交通部頒布的國家行業標準 《公路養護技術規范》(jtjo73—96)都將此項技術列入推廣。在這 一、概述 一領域，我國于2o世紀8

粘貼鋼板加固法 (2)

介紹了廣西一箱形拱橋主拱圈在運營過程中出現的病害情況,分析了病害產生的原因;針對病害原因,主要采用粘貼鋼板的方法進行加固;根據橋梁加固前后荷載試驗結果,對箱形拱橋粘貼鋼板的加固效果進行了評價。

粘貼鋼板加固橋梁一般采用環氧樹脂系列粘結劑將鋼板粘貼在鋼筋混凝土結構物的受拉緣或薄弱部位,使之與原結構物形成整體共同受力,以提高其剛度,改善原結構的鋼筋及混凝土的應力狀態,限制裂縫的進一步發展,從而達到加固補強、提高橋梁承載能力的目的。粘貼鋼板加固法具有施工簡便,粘鋼所占空間小,不減小橋梁凈空,加固施工周期短,消耗材料少等優點。所以粘貼鋼板加固法是常用的舊橋加固技術。下面以一實際的粘貼鋼板法在舊橋加固中的應用為例來介紹一下粘貼鋼板法的具體操作。

一、粘貼鋼板加固法原理鋼板粘貼補強法是：采用環氧樹脂系列粘接劑，將鋼板粘貼在 鋼筋混凝土結構物的受拉區域薄弱部位，使之與結構物形成整體，用以代替需增設的補強鋼 筋，通過鋼板與補強結構的共同作用，提高其剛度，限制裂縫開展，改善鋼筋及混凝土的應 力狀態，提高梁的承載能力，以達到補強效果一種加固方法。 用粘貼鋼板來加固橋梁，在國外已得到廣泛的應用，國內也有不少實例，這是因?yàn)檫@種加固 法具有以下優點： （1）不需要破壞被加固的原有結構物； （2）加固工程質量要求很高，但施工時并不要求高級的專門技術人員操作；（3）加固 工程幾乎不增大原結構物的尺寸；（4）能在短期內完成加固工程； （5）幾乎可以不改變具有歷史價值建筑的原有藝術特點。 粘貼鋼板加固的常用形式有：板梁橋或t梁橋梁底粘貼縱向鋼板加固、箱梁或t梁（或 工字梁）梁腹粘貼斜向鋼板加固、懸臂梁牛腿或掛梁端部粘貼鋼板加

一、粘貼鋼板加固法原理鋼板粘貼補強法是：采用環氧樹脂系列粘接劑，將鋼板粘貼在 鋼筋混凝土結構物的受拉區域薄弱部位，使之與結構物形成整體，用以代替需增設的補強鋼 筋，通過鋼板與補強結構的共同作用，提高其剛度，限制裂縫開展，改善鋼筋及混凝土的應 力狀態，提高梁的承載能力，以達到補強效果一種加固方法。 用粘貼鋼板來加固橋梁，在國外已得到廣泛的應用，國內也有不少實例，這是因?yàn)檫@種加固 法具有以下優點： （1）不需要破壞被加固的原有結構物； （2）加固工程質量要求很高，但施工時并不要求高級的專門技術人員操作；（3）加固 工程幾乎不增大原結構物的尺寸；（4）能在短期內完成加固工程； （5）幾乎可以不改變具有歷史價值建筑的原有藝術特點。 粘貼鋼板加固的常用形式有：板梁橋或t梁橋梁底粘貼縱向鋼板加固、箱梁或t梁（或 工字梁）梁腹粘貼斜向鋼板加固、懸臂梁牛腿或掛梁端部粘貼鋼板加

精品文檔 。1歡迎下載 外包鋼加固及粘貼鋼板加固 工程質量監控檢查要點 建筑結構應具有足夠的強度、剛度、抗裂度以及局部和整體的穩定性， 以滿足安全性、耐久性和適用性的要求。但是，在工程實踐中，導致建筑 物未能滿足上述要求而需要進行加固補強的原因主要有以下幾方面： 1、勘察、設計和施工中的問題：由于勘察資料不準確、不齊全；設計不 周；施工管理不嚴、施工質量欠佳以及建筑材料不符合要求等原因而造成 的工程事故。 2、使用功能改變：建筑物用途變更、工廠技術改造、設備更新以及廠房 的改建、擴建，原有結構不能適應新的使用要求。 3、自然災害與偶然事故：地震、風災、火災、水災、爆炸、地基塌陷和 其他事故。 4、結構耐久性降低：由于建筑物所處環境條件影響，導致構件的裂縫、 鋼筋的銹蝕、混凝土的碳化和凍融、材料的老化等，影響結構的耐久性。 加固補強的目的主要是提高結構或構件的強度和剛度、穩定性和耐久性

外包鋼加固及粘貼鋼板加固 工程質量監控檢查要點 建筑結構應具有足夠的強度、剛度、抗裂度以及局部和整體的穩定性， 以滿足安全性、耐久性和適用性的要求。但是，在工程實踐中，導致建筑 物未能滿足上述要求而需要進行加固補強的原因主要有以下幾方面： 1、勘察、設計和施工中的問題：由于勘察資料不準確、不齊全；設計不 周；施工管理不嚴、施工質量欠佳以及建筑材料不符合要求等原因而造成 的工程事故。 2、使用功能改變：建筑物用途變更、工廠技術改造、設備更新以及廠房 的改建、擴建，原有結構不能適應新的使用要求。 3、自然災害與偶然事故：地震、風災、火災、水災、爆炸、地基塌陷和 其他事故。 4、結構耐久性降低：由于建筑物所處環境條件影響，導致構件的裂縫、 鋼筋的銹蝕、混凝土的碳化和凍融、材料的老化等，影響結構的耐久性。 加固補強的目的主要是提高結構或構件的強度和剛度、穩定性和耐久性； 提高結構的安全度以減

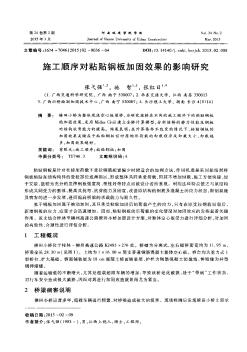

僚田小橋?yàn)檎w現澆空心板梁橋,為研究該橋在不同的施工順序下的粘貼鋼板的加固效果,采用midascivil建立全橋計算模型,分析該橋的靜力性能及鋼板對結構抗彎能力的提高。結果表明:在外界條件不改變的情況下,粘貼鋼板的加固效果關鍵在于粘貼鋼板前對原構件荷載的卸載順序及卸載大小,卸載越多,加固效果越好。

粘貼鋼板加固法在橋梁中的應用 1、工程加固的目的 粘貼鋼板是目前在加固混凝土結構中最常用的加固方法，以工程實際為研究對象，對粘 貼鋼板的加固方法的應用進行研究。特別近年來隨著交通量的增大和交通車輛載重的增加， 大部分運行車輛的載重超過了該橋的設計承載力，加之該橋病害嚴重，承載力降低，故對該 橋進行維修加固，延長其實用壽命、增大其整體性、提高該橋的承載力和滿足安全使用的目 的。 2、加固方法及加固材料的主要技術指標 2.1加固方法 1)拱肋粘貼鋼板加固采用粘貼鋼板的方法對混凝土拱肋進行加固，在拱肋底面沿拱肋縱 向粘貼寬20cm厚6mm的鋼板，粘貼鋼板時用膨脹螺栓錨固。 2)混凝土橫系梁粘貼鋼板加固 混凝土橫系梁底面采用粘貼鋼板加固，并與拱底面鋼板焊接使其形成整體。從而使拱肋 的橫向聯系得到了加強。 2.2加固材料的主要技術指標 (1)鋼板 鋼板厚度為6mm，

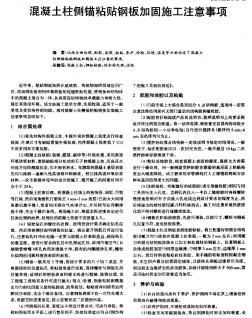

混凝土柱側錨粘貼鋼板加固施工注意事項——從結合面處理、配膠、涂膠、粘貼、養護、檢驗、環境、溫度等方面論述了混凝土柱側錨粘貼鋼板加固施工應注意的事項

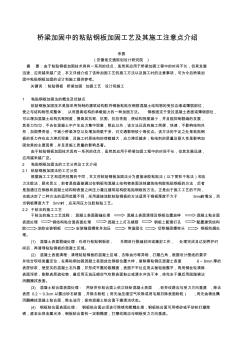

橋梁加固中的粘貼鋼板加固工藝及其施工注意點介紹 余振 (安徽省交通規劃設計研究院) 摘要：由于粘貼鋼板加固技術具有一系列的優點，雖然其應用于橋梁加固工程中的時間不長，但其發展 迅速，應用越來越廣泛，本文詳細介紹了該種加固工藝的施工方法以及施工時的注意事項，可為今后橋梁加 固中粘貼鋼板加固的設計和施工提供參考。 關鍵詞：粘貼鋼板橋梁加固加固工藝設計和施工 1粘貼鋼板加固法的概念及優缺點 粘貼鋼板加固技術是指采用特制的建筑結構膠將鋼板粘貼在鋼筋混凝土結構物的受拉邊緣或薄弱部位， 使之與結構物形成整體，從而提高結構的承載能力的一種加固方法。鋼板固定于受拉混凝土表面或薄弱部位， 可以增加混凝土結構抗彎剛度，提高其抗彎、抗剪、抗拉性能，使結構撓度減小，并且能抑制裂縫的發展， 其受力均勻，不會在混凝土中產生應力集中現象，除此以外，該方法還具有施工簡便，快速，不影響結構外 形，加固費

【橋梁加固工藝】之粘貼鋼板加固法

簡要分析粘鋼加固混凝土構件的施工工藝、受力分析、施工中應注意的問題。
