技術交底記錄 工程名稱施工單位 交底提要強弱電橋架安裝技術交底 交底內容： 1施工準備： 1.1材料準備 電纜橋架及其配件、金屬型材、防銹涂料、油性涂料、通絲、三件套等。 1.2機具準備 （1）主要安裝機具：電鉆、電錘、開孔機、活扳手、線繩、卷尺等。 （2）主要檢測機具：經緯儀、水平儀等。 2技術準備： 熟悉、整理施工圖紙、國家施工規范、施工圖集等。理解設計意圖，了解技術要點和工藝特點，不 理解、不清楚的問題在施工前提出解決。 3施工工藝 3.1工藝流程 定位放線—橋架支撐件安裝—橋架安裝—橋架接地 3.2施工要點 （1）定位掛線：根據圖紙確定始末端的終點，找好水平或垂直線進行掛線；根據圖紙或規范分勻檔 距。 （2）用鐵質膨脹螺栓進行支架、托架的固定安裝，同一直線段的支架托架支撐面在同一水平面上， 消防橋架水平敷設固定間距為1.5米以?xún)?nèi)（其它弱電、強電固定間距為1.

強弱電橋架安裝技術交底

強弱電橋架安裝技術交底 技術交底記錄編號 工程名稱成都大學二期交底日期 施工單位四川華庭建設有限公司分項工程名稱強弱電橋架安裝 交底提要橋架安裝 1施工準備： 1.1材料準備 電纜橋架及其配件、金屬型材、防銹涂料、通絲、三件套等。 1.2機具準備 （1）主要安裝機具：電鉆、電錘、開孔機、活扳手、線繩、卷尺等。 （2）主要檢測機具：經緯儀、水平儀等。 2技術準備： 熟悉、整理施工圖紙、國家施工規范、施工圖集等。理解設計意圖，了解技術要點 和工藝特點，不理解、不清楚的問題在施工前提出解決。 3施工工藝 3.1工藝流程 定位放線—橋架支撐件安裝—橋架安裝—橋架接地 3.2施工要點 （1）定位掛線：根據圖紙確定始末端的終點，找好水平或垂直線進行掛線；根據 圖紙或規范分勻檔距。 （2）用鐵質膨脹螺栓進行支架、托架的固定安裝，同一直線段的支架托架支撐面 在同一水平面上，橋架水平敷設固定

弱電橋架安裝要求及規范指導 一、弱電橋架作為布線工程的一個配套項目,目前尚無專門的規范指導, 個生產廠家的規格程式缺乏通用性,因此,設計選型過程應根據弱電各個 系統纜顯得類型、數量,合理選定適用的橋架。 (1)確定方向：根據建筑平面布置圖,結合空調管線和電氣管線等設置情 況、方便維修,以及弱電路由的疏密來確定弱電橋架的最佳路由。在室內, 盡可能沿建筑物的墻、柱、梁及樓板架設,如許利用綜合管廊架設時,則 應在管道一側或上方平行架設,并考慮引下線和分支線盡量避免交叉,如 無其它管架借用,則需自設立(支)柱。 (2)荷載計算：計算弱電橋架主干線縱斷面上單位長度的弱電重量。 (3)確定橋架的寬度：根據布放弱電條數、弱電直徑及弱電的間距來確定 弱電橋架的型號、規格,托臂的長度,支柱的長度、間距,橋架的寬度和層 數。 (4)確定安裝方式：根據場所的設

實用文檔 標準 電纜橋架安裝施工要求及規范 1一般規定 1．1本章適用于電壓為10kv及以下新建擴建的一般工業與民用建筑電纜、 橋架安裝和橋架內電纜敷設 1．2電纜橋架安裝和橋架內電纜敷設，應按已批準的設計文件施工。 1．3由支、吊、托架支撐的托盤（槽）或梯架直線段、彎通非直線段組合而 成，敷設電纜具有連續性的剛性結構系統，為電纜橋架。見圖12.1.3 1.4金屬電纜橋架及其支架和引入或引出的金屬電纜導管必須接地或接 零可靠，且必須符合下列規定: 實用文檔 標準 １．金屬電纜橋架及支架全長應不少于2處與接地或接零干 線相連接； ２．非鍍鋅電纜橋架間連接板的兩端跨接線銅芯接地線，接地線最小允許截面 積不小于4mm2； ３．鍍鋅電纜橋架間連接板的兩端不跨接接地線，但連接板兩端不少于2個 有防松螺帽或防松墊圈的連接固定

弱電橋架如何施工安裝？有哪些規范？ 一、橋架的種類與選擇 一、電纜橋架型式及品種的選擇 1、需屏蔽電氣干擾的電纜網路或有防護外部（如：有腐蝕液休，易燃粉塵等環境） 影響的要求時，應選用類槽式復合型防腐屏蔽電纜橋架（帶蓋）。 2、強腐蝕性環境應采用類復合環氧樹脂防腐阻燃型電纜橋架。托臂、支架 也要選用同樣材料，提高橋架及附件的使用壽命，電纜橋架。在容易積灰和其它 需遮蓋的環境或戶外場所宜加蓋板。 3、除上述情況外，可根據現場環境及技術要求選用托盤式、槽式、梯級式、玻璃 防腐阻燃電纜橋架或鋼質普通型橋架。在容易積灰和其它需遮蓋的環境或戶外場 所宜加蓋板。 4、在公共通道或戶外跨越道路段，底層梯級的底部宜加墊板或在該段使用托盤。 大跨距跨越公共通道時，可根據用戶要求提高橋架的載荷能力或選用行架。 5、大跨距（>3m）要選用復合型橋架。

電纜橋架安裝施工要求及規范. 電纜橋架安裝施工要求及規范 1一般規定 1．1本章適用于電壓為10kv及以下新建擴建的一般工業與民用建筑電纜、 橋架安裝和橋架內電纜敷設 1．2電纜橋架安裝和橋架內電纜敷設，應按已批準的設計文件施工。 1．3由支、吊、托架支撐的托盤（槽）或梯架直線段、彎通非直線段組合而 成，敷設電纜具有連續性的剛性結構系統，為電纜橋架。見圖12.1.3 1.4金屬電纜橋架及其支架和引入或引出的金屬電纜導管必須接地或接 零可靠，且必須符合下列規定: １．金屬電纜橋架及支架全長應不少于2處與接地或接零干 線相連接； ２．非鍍鋅電纜橋架間連接板的兩端跨接線銅芯接地線，接地線最小允許截面 積不小于4mm2； ３．鍍鋅電纜橋架間連接板的兩端不跨接接地線，但連接板兩端不少于2個 有防松螺帽或防松墊圈的連接固

電纜橋架安裝施工要求及規范 1一般規定 1．1本章適用于電壓為10kv及以下新建擴建的一般工業與民用建筑電纜、橋架安裝和橋架內電纜 敷設 1．2電纜橋架安裝和橋架內電纜敷設，應按已批準的設計文件施工。 1．3由支、吊、托架支撐的托盤（槽）或梯架直線段、彎通非直線段組合而成，敷設電纜具有連續 性的剛性結構系統，為電纜橋架。見圖12.1.3 1.4金屬橋架及其支架和引入或引出的金屬電纜導管必須接地或接零可靠，且必須符合下 列規定: １．金屬橋架及支架全長應不少于2處與接地或接零干線相連接； ２．非鍍鋅電纜橋架間連接板的兩端跨接線銅芯接地線，接地線最小允許截面積不小于4mm 2 ； ３．鍍鋅電纜橋架間連接板的兩端不跨接接地線，但連接板兩端不少于2個有防松螺帽或防松墊圈的連 接固定螺栓。 1．5電纜敷設嚴禁有絞擰、

. ,. 電纜橋架安裝施工要求及規范 1一般規定 1．1本章適用于電壓為10kv及以下新建擴建的一般工業與民用建筑電纜、橋架安裝和橋架內電纜 敷設 1．2電纜橋架安裝和橋架內電纜敷設，應按已批準的設計文件施工。 1．3由支、吊、托架支撐的托盤（槽）或梯架直線段、彎通非直線段組合而成，敷設電纜具有連續 性的剛性結構系統，為電纜橋架。見圖12.1.3 1.4金屬橋架及其支架和引入或引出的金屬電纜導管必須接地或接零可靠，且必須符合下 列規定: １．金屬橋架及支架全長應不少于2處與接地或接零干線相連接； ２．非鍍鋅電纜橋架間連接板的兩端跨接線銅芯接地線，接地線最小允許截面積不小于4mm 2 ； ３．鍍鋅電纜橋架間連接板的兩端不跨接接地線，但連接板兩端不少于2個有防松螺帽或防松墊圈的連 . ,. 接固定螺栓。

電纜橋架安裝施工要求及規范 1一般規定 1．1本章適用于電壓為10kv及以下新建擴建的一般工業與民用建筑電纜、橋 架安裝和橋架內電纜敷設 1．2電纜橋架安裝和橋架內電纜敷設，應按已批準的設計文件施工。 1．3由支、吊、托架支撐的托盤（槽）或梯架直線段、彎通非直線段組合而成， 敷設電纜具有連續性的剛性結構系統，為電纜橋架。見圖12.1.3 1.4金屬電纜橋架及其支架和引入或引出的金屬電纜導管必須接地或接 零可靠，且必須符合下列規定: １．金屬電纜橋架及支架全長應不少于2處與接地或接零干線 相連接； ２．非鍍鋅電纜橋架間連接板的兩端跨接線銅芯接地線，接地線最小允許截面 積不小于4mm2； ３．鍍鋅電纜橋架間連接板的兩端不跨接接地線，但連接板兩端不少于2個有 防松螺帽或防松墊圈的連接固定螺栓。 1．5電纜敷設嚴禁有絞擰

______________________________________________________________________________________________________________ -可編輯修改- 電纜橋架安裝施工要求及規范 1一般規定 1．1本章適用于電壓為10kv及以下新建擴建的一般工業與民用建筑電纜、橋 架安裝和橋架內電纜敷設 1．2電纜橋架安裝和橋架內電纜敷設，應按已批準的設計文件施工。 1．3由支、吊、托架支撐的托盤（槽）或梯架直線段、彎通非直線段組合而成， 敷設電纜具有連續性的剛性結構系統，為電纜橋架。見圖12.1.3 1.4金屬電纜橋架及其支架和引入或引出的金屬電纜導管必須接地或接 ___________________________________________________________

電纜橋架安裝施工要求及規范 1一般規定 1．1本章適用于電壓為10kv及以下新建擴建的一般工業與民用建筑電纜、橋架安裝和橋架內電纜 敷設 1．2電纜橋架安裝和橋架內電纜敷設，應按已批準的設計文件施工。 1．3由支、吊、托架支撐的托盤（槽）或梯架直線段、彎通非直線段組合而成，敷設電纜具有連續 性的剛性結構系統，為電纜橋架。見圖12.1.3 1.4金屬橋架及其支架和引入或引出的金屬電纜導管必須接地或接零可靠，且必須符合下 列規定: １．金屬橋架及支架全長應不少于2處與接地或接零干線相連接； ２．非鍍鋅電纜橋架間連接板的兩端跨接線銅芯接地線，接地線最小允許截面積不小于4mm2； ３．鍍鋅電纜橋架間連接板的兩端不跨接接地線，但連接板兩端不少于2個有防松螺帽或防松墊圈的連 接固定螺栓。 1．5電纜敷設嚴禁有絞擰、鎧

電纜橋架安裝施工要求及規范 1一般規定 1．1本章適用于電壓為10kv及以下新建擴建的一般工業與民用建筑電纜、 橋架安裝和橋架內電纜敷設 1．2電纜橋架安裝和橋架內電纜敷設，應按已批準的設計文件施工。 1．3由支、吊、托架支撐的托盤（槽）或梯架直線段、彎通非直線段組合而 成，敷設電纜具有連續性的剛性結構系統，為電纜橋架。見圖12.1.3 1.4金屬電纜橋架及其支架和引入或引出的金屬電纜導管必須接地或接 零可靠，且必須符合下列規定: １．金屬電纜橋架及支架全長應不少于2處與接地或接零干 線相連接； ２．非鍍鋅電纜橋架間連接板的兩端跨接線銅芯接地線，接地線最小允許截面 積不小于4mm2； ３．鍍鋅電纜橋架間連接板的兩端不跨接接地線，但連接板兩端不少于2個 有防松螺帽或防松墊圈的連接固定螺栓。 1．5電纜敷設嚴禁有絞

電纜橋架安裝施工要求及規范 1一般規定 1．1本章適用于電壓為10kv及以下新建擴建的一般工業與民用建筑電纜、 橋架安裝和橋架內電纜敷設 1．2電纜橋架安裝和橋架內電纜敷設，應按已批準的設計文件施工。 1．3由支、吊、托架支撐的托盤（槽）或梯架直線段、彎通非直線段組合而 成，敷設電纜具有連續性的剛性結構系統，為電纜橋架。見圖12.1.3 1.4金屬電纜橋架及其支架和引入或引出的金屬電纜導管必須接地或接 零可靠，且必須符合下列規定: １．金屬電纜橋架及支架全長應不少于2處與接地或接零干 線相連接； ２．非鍍鋅電纜橋架間連接板的兩端跨接線銅芯接地線，接地線最小允許截面 積不小于4mm2； ３．鍍鋅電纜橋架間連接板的兩端不跨接接地線，但連接板兩端不少于2個 有防松螺帽或防松墊圈的連接固定螺栓。 1．5電纜敷設嚴禁有絞

v1.0可編輯可修改 1 電纜橋架安裝施工要求及規范 1一般規定 1．1本章適用于電壓為10kv及以下新建擴建的一般工業與民用建筑電纜、橋架安裝和橋架內電 纜敷設 1．2電纜橋架安裝和橋架內電纜敷設，應按已批準的設計文件施工。 1．3由支、吊、托架支撐的托盤（槽）或梯架直線段、彎通非直線段組合而成，敷設電纜具有 連續性的剛性結構系統，為電纜橋架。見圖 金屬橋架及其支架和引入或引出的金屬電纜導管必須接地或接零可靠，且必須符 合下列規定: １．金屬橋架及支架全長應不少于2處與接地或接零干線相連接； ２．非鍍鋅電纜橋架間連接板的兩端跨接線銅芯接地線，接地線最小允許截面積不小于4mm2； ３．鍍鋅電纜橋架間連接板的兩端不跨接接地線，但連接板兩端不少于2個有防松螺帽或防 松墊圈的連接固定螺栓。 v1.0可編輯可修改 2

. ;. 電纜橋架安裝施工要求及規范 1一般規定 1．1本章適用于電壓為10kv及以下新建擴建的一般工業與民用建筑電纜、橋架安裝和橋架內 電纜敷設 1．2電纜橋架安裝和橋架內電纜敷設，應按已批準的設計文件施工。 1．3由支、吊、托架支撐的托盤（槽）或梯架直線段、彎通非直線段組合而成，敷設電纜具有 連續性的剛性結構系統，為電纜橋架。見圖12.1.3 1.4金屬橋架及其支架和引入或引出的金屬電纜導管必須接地或接零可靠，且必須符 合下列規定: １．金屬橋架及支架全長應不少于2處與接地或接零干線相連接； ２．非鍍鋅電纜橋架間連接板的兩端跨接線銅芯接地線，接地線最小允許截面積不小于4mm2； ３．鍍鋅電纜橋架間連接板的兩端不跨接接地線，但連接板兩端不少于2個有防松螺帽或防松墊圈 . ;. 的連接固定螺栓。 1

電纜橋架安裝施工要求及規范 1一般規定 1．1本章適用于電壓為10kv及以下新建擴建的一般工業與民用建筑電纜、 橋架安裝和橋架內電纜敷設 1．2電纜橋架安裝和橋架內電纜敷設，應按已批準的設計文件施工。 1．3由支、吊、托架支撐的托盤（槽）或梯架直線段、彎通非直線段組合而 成，敷設電纜具有連續性的剛性結構系統，為電纜橋架。見圖12.1.3 1.4金屬電纜橋架及其支架和引入或引出的金屬電纜導管必須接地或接 零可靠，且必須符合下列規定: １．金屬電纜橋架及支架全長應不少于2處與接地或接零干 線相連接； ２．非鍍鋅電纜橋架間連接板的兩端跨接線銅芯接地線，接地線最小允許截面 積不小于4mm2； ３．鍍鋅電纜橋架間連接板的兩端不跨接接地線，但連接板兩端不少于2個 有防松螺帽或防松墊圈的連接固定螺栓。 1．5電纜敷設嚴禁有絞

word格式可編輯 專業資料整理 電纜橋架安裝施工要求及規范 1一般規定 1．1本章適用于電壓為10kv及以下新建擴建的一般工業與民用建筑電纜、橋 架安裝和橋架內電纜敷設 1．2電纜橋架安裝和橋架內電纜敷設，應按已批準的設計文件施工。 1．3由支、吊、托架支撐的托盤（槽）或梯架直線段、彎通非直線段組合而成， 敷設電纜具有連續性的剛性結構系統，為電纜橋架。見圖12.1.3 1.4金屬電纜橋架及其支架和引入或引出的金屬電纜導管必須接地或接 word格式可編輯 專業資料整理 零可靠，且必須符合下列規定: １．金屬電纜橋架及支架全長應不少于2處與接地或接零干線 相連接； ２．非鍍鋅電纜橋架間連接板的兩端跨接線銅芯接地線，接地線最小允許截 面積不小于4mm2； ３．鍍鋅電纜橋架間連接板的兩端不跨接接地線，但連接板兩端不少于2個

精品文檔 。 1歡迎下載 電纜橋架安裝施工要求及規范 1一般規定 1．1本章適用于電壓為10kv及以下新建擴建的一般工業與民用建筑電纜、橋 架安裝和橋架內電纜敷設 1．2電纜橋架安裝和橋架內電纜敷設，應按已批準的設計文件施工。 1．3由支、吊、托架支撐的托盤（槽）或梯架直線段、彎通非直線段組合而成， 敷設電纜具有連續性的剛性結構系統，為電纜橋架。見圖12.1.3 1.4金屬電纜橋架及其支架和引入或引出的金屬電纜導管必須接地或接 零可靠，且必須符合下列規定: １．金屬電纜橋架及支架全長應不少于2處與接地或接零干線 精品文檔 。 2歡迎下載 相連接； ２．非鍍鋅電纜橋架間連接板的兩端跨接線銅芯接地線，接地線最小允許截 面積不小于4mm2； ３．鍍鋅電纜橋架間連接板的兩端不跨接接地線，但連接板兩端不少于2個 有防松螺帽或防

電纜橋架安裝施工要求及規范 1一般規定 1．1本章適用于電壓為10kv及以下新建擴建的一般工業與民用建筑電纜、橋架安裝和橋架內電纜 敷設 1．2電纜橋架安裝和橋架內電纜敷設，應按已批準的設計文件施工。 1．3由支、吊、托架支撐的托盤（槽）或梯架直線段、彎通非直線段組合而成，敷設電纜具有連續 性的剛性結構系統，為電纜橋架。見圖12.1.3 1.4金屬橋架及其支架和引入或引出的金屬電纜導管必須接地或接零可靠，且必須符合 下列規定: １．金屬橋架及支架全長應不少于2處與接地或接零干線相連接； ２．非鍍鋅電纜橋架間連接板的兩端跨接線銅芯接地線，接地線最小允許截面積不小于4mm2； ３．鍍鋅電纜橋架間連接板的兩端不跨接接地線，但連接板兩端不少于2個有防松螺帽或防松墊圈的連 接固定螺栓。 1．5電

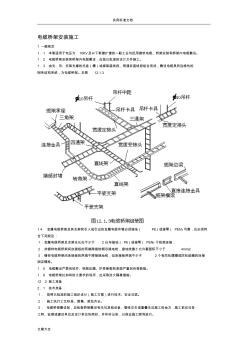

實用標準文檔 文案大全 電纜橋架安裝施工 1一般規定 1．1本章適用于電壓為10kv及以下新建擴建的一般工業與民用建筑電纜、橋架安裝和橋架內電纜敷設。 1．2電纜橋架安裝和橋架內電纜敷設，應按已批準的設計文件施工。 1．3由支、吊、托架支撐的托盤（槽）或梯架直線段、彎通非直線段組合而成，敷設電纜具有連續性的 剛性結構系統，為電纜橋架。見圖12.1.3 1.4金屬電纜橋架及其支架和引入或引出的金屬電纜導管必須接地或接零可靠，且必須符 合下列規定: １．金屬電纜橋架及支架全長應不少于2處與接地或接零干線相連接； ２．非鍍鋅電纜橋架間連接板的兩端跨接線銅芯接地線，接地線最小允許截面積不小于4mm2； ３．鍍鋅電纜橋架間連接板的兩端不跨接接地線，但連接板兩端不少于2個有防松螺帽或防松墊圈的連接 固定螺栓。 1．5電纜敷設嚴
