弱電施工方案設備箱安裝及線纜進箱

1 綜合布線系統 1.1系統概述 綜合布線系統是智能建筑信息傳輸、辦公自動化、桌面會議系統的重要組成 部分和基礎，它為智能建筑提供了一條技術先進、能滿足未來發展需求的信息高 速公路通道。我們所提供的系統是以通訊系統為基礎，將各類計算機網絡系統綜 合在一起，以期實現諸如數據傳輸、普通電話通訊、可視電話通訊、電話會議系 統、電子郵件和多媒體計算機的應用，同時為弱電集成系統提供物理基礎和基本 骨架，成為一體化的公共通訊網絡。 綜合布線系統是建筑物或建筑群內的傳輸網絡，它能使話音、數據通信設備 和其它信息管理系統彼此相連。綜合布線系統由不同系列的部件組成，其中包括： 傳輸介質、線路管理硬件、連接器、插座、插頭、適配器、傳輸電子線路、電氣 保護設備和支持硬件。上述這些部件被用來構建各種子系統，它們都有各自的具 體功能與作用，不僅易于實施，而且能隨需求的改變而平穩過渡到增強型分布技

弱電施工方案

弱電施工方案 1.工程概況 眉縣公安局業務技術用房弱電工程（以下簡稱本工程）施工組織 設計是針對編發的《眉縣公安局業務技術用房弱電工程招標文件》內 容而編制的。工程內容包括：眉縣公安局弱電系統的設計、設備供應、 施工及維保。 本工程除具備眉縣公安局應具備的硬件設施外，還應滿足現代化 辦公、管理要求，為校內的用戶提供安全、舒適、方便、快捷、高效、 環保的生活、工作環境。同時，將進一步提高工作效率，增強決策科 學化，適應知識經濟時代的需求，而且滿足業主現代化所必須具有的 綜合管理能力和應用能力;施工組織設計是組織和指導施工的綱領 性文件。整個系統實施中將全面遵循有關國家標準和國際標準，并達 到國家設計標準和滿足建筑、消防、公安(安全性標準)、信息等相關 行業的監控規定和技術要求。以實用性、先進性、實時性、安全性、 可靠性、可擴展性、易維護性、經濟性為原則，將本工程

機柜安裝步驟及注意事項 機柜在安裝時應注意以下幾點： 1、有了機柜相關尺寸，再檢查設備的外形，確保和選擇的支架 搭配。一個堅固的機柜可承重達250公斤，所有安裝螺絲不得有松動， 保護橡皮墊應安裝牢固，所以檢查一下用來拿出設備用的工具，比如， 提門或手推車。好的機柜下面裝有輪子，所以你只需把該裝的設備裝 進去，再把機柜推到合適的地方即可。 2、測量一下房間的大小和機柜經過的天花板、門和電梯高度。 再有，考慮到機柜里的多類設備，確保把機柜放在距離電源、網線插 口、通訊插口近的地方。 3、檢查打開和關閉機柜時柜門打開的角度及，標準機柜門在右 邊打開，門軸在左邊，當然不排除相反的情況。所有的門和側板都應 很容易打開，以便于維護。安放應豎直，柜面保持水平，垂直偏差 小于等于百分之一，水平偏差小于等于3mm，機柜之間縫隙小于等于 1mm，機柜表面要完整，無損傷，螺絲要堅固，每平方米表

底座安裝步驟及注意事項 機房對重點的設備都是用角鐵或槽鋼做一個機架，將設備放在機 架上面，這樣能避免由于人在地板上走動等引起共振，而且現在市面 上很多地板的承重能力都不夠，所以較重的設備一般不能直接放在地 板上面。另外，地板如果需要開孔出線，也要在地板的邊上開孔，而 不要在中間開，因為在中間開不方便以后更換地板或變動線路。 有了機柜相關尺寸，再檢查設備的外形，確保和選擇的支架搭 配。一個堅固的機柜可承重達250公斤，所有安裝螺絲不得有松動， 保護橡皮墊應安裝牢固，所以檢查一下用來拿出設備用的工具，比如， 提門或手推車。好的機柜下面裝有輪子，所以你只需把該裝的設備裝 進去，再把機柜推到合適的地方即可。 底座安裝時步驟： 底座制作安裝：100mm×600mm×800mm如圖d-1所示。 r7035機柜安裝，如圖c-1所示。 r7035機柜的外型尺寸為：高×寬×深＝20

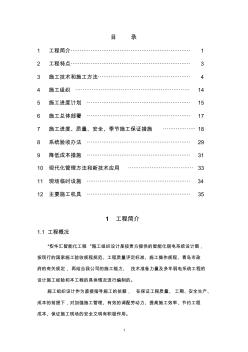

1 目錄 1工程簡介??????????????????????1 2工程特點??????????????????????3 3施工技術和施工方法?????????????????4 4施工組織?????????????????????14 5施工進度計劃???????????????????15 6施工總體部署???????????????????17 7施工進度、質量、安全、季節施工保證措施??????18 8系統驗收辦法???????????????????29 9降低成本措施???????????????????31 10現代化管理方法和新技術應用????????????33 11現場臨時設施???????????????????34 12主要施工機具???????????????????3

目錄 目錄...........................................................1 一、工程概況.....................................................6 1.1工程簡介...................................................6 1.2工程內容...................................................7 1.3工程特點...................................................8 1.4編制依據：.................................................8 二、施工

ktv、洗浴強弱電施工方案 根據現場實際：本工程強、弱電的布線方式應遵循以下原則： 機房（建議總機房留在一層的庫房辦公室）總配電箱加計量，電 纜入戶后，根據實際應分為三路：洗浴部分；餐廳部分；ktv部分。 布線方式：主電源橋架布設，分支電源穿阻燃pvc管暗鋪。 洗浴部分 洗浴部分在總機房內加分配箱 洗浴一層大廳另加分配箱控制點在吧臺以下位置，控制洗浴一層的所 有強電（照明、插座）另加室外洗浴門頭照明。 洗浴一層桑拿房單供電源，另預留備用電源。 洗浴二層休息廳、包房、走廊等另加分配箱在休息廳吧臺處控制洗 浴二層強電（照明、插座）。每個包房內的入戶電源應設小分配箱（包 括空調和照明控制、插座控制） 洗浴三層包房、走廊等另加分配箱三層工作間處控制洗浴三層強電 （照明、插座）。每個包房內的入戶電源應設小分配箱（包括空調和 照明控制、插座控制） 餐廳部分 餐廳另加計量分配箱，在餐廳一樓

晟通城專家村工程 1 消防弱電施工方案 1工程概況 1.1概述 1.2弱電系統簡介 本弱電安裝工程采用集中報警控制系統，主要包括火災自動報警系統紅外光截面型、 雙波段圖像型、消防水炮及廣播系統的安裝和調試。該報警系統各樓層的感溫、感煙探 測器、可燃氣體探測器、聲光報警器、手動報警按鈕、消火栓按鈕、水流指示器、信號 閥、末端放水裝置、濕式報警閥、消防電話、消防廣播、防火閥、防火卷簾門、氣體滅 火共同構成火災自動報警及聯動系統。 1.3主要設計技術要求 1）消防總控制室設于會議中心首層。多功能廳、北展廳、南展廳、酒店設分控中 心，報警系統所有管線均穿sc20鍍鋅鋼管于墻、地、棚內敷設于弱電井；水平方向： 在其中一層采用金屬線槽300×100、100×50與各弱電井連通，消防端子箱設于各層豎 井內。報警和電源線共穿sc20鍍鋅鋼管暗敷設，消防電話，多線控制線各自單獨穿sc2

冬季弱電施工專項管理方案 一、工程主要施工程序自我公司進入智能化安防行業以來， 積累了豐厚的實際施工經驗，根據我公司對安防系統工程的 理解并結合雄厚的技術力量和功能設計，我們認為，華商1 號弱電工程主要安裝內容將包括以下各項： 1．工程前期的準備工作施工人員現場準備工作（包括人員、 材料堆放地）；察看現場并確定橋架和預埋管的情況；購進 工程前期所需材料（如：管材、線材等）、設備、施工工具； 2．材料及設備的進場現場具備進場條件時，材料、工具進 場，進場后及時填寫報表送庫房管理人及項目經理進行材料 的驗收、入庫。如果現場不具備設備進場條件，要等現場具 備進場條件后主要材料、設備才能進場；這一期間延誤工程 所造成的損失及工期由用戶方簽字認可。 3．管線的核實按照甲方確定的圖紙和工程規范，按照已確 定的方案進行線路的核查工作，并且一邊核實一邊進行自檢 工作；按進度填寫相應的工程報驗單或隱

ktv、洗浴強弱電施工方案 根據現場實際：本工程強、弱電的布線方式應遵循以下原則： 機房（建議總機房留在一層的庫房辦公室）總配電箱加計量，電 纜入戶后，根據實際應分為三路：洗浴部分；餐廳部分；ktv部分。 布線方式：主電源橋架布設，分支電源穿阻燃pvc管暗鋪。 洗浴部分 洗浴部分在總機房內加分配箱 洗浴一層大廳另加分配箱控制點在吧臺以下位置，控制洗浴一層的所 有強電（照明、插座）另加室外洗浴門頭照明。 洗浴一層桑拿房單供電源，另預留備用電源。 洗浴二層休息廳、包房、走廊等另加分配箱在休息廳吧臺處控制洗 浴二層強電（照明、插座）。每個包房內的入戶電源應設小分配箱（包 括空調和照明控制、插座控制） 洗浴三層包房、走廊等另加分配箱三層工作間處控制洗浴三層強電 （照明、插座）。每個包房內的入戶電源應設小分配箱（包括空調和 照明控制、插座控制） 餐廳部分 餐廳另加計量分配箱，在餐廳一樓

5.2、施工要點 ?信息插座和光纜芯線終端安裝 信息插座的安裝要求如下： 工作區信息出口安裝在附近的墻面上時，出口底邊距地面30厘米。計算 機信息出口附近要配有電源，信息插座與電源插座的距離應保持20厘米， 如下圖所示。如地面采用活動地板時，應加上活動地板內凈高尺寸，面板應 保持在一個水平面上。 信息插座 g20鐵管 20cm 電源插座 地面 30cm 安裝在活動地板或地面上的信息插座，應固定在接線盒內；接線盒應嚴 密防水、防塵；接線盒蓋可開啟，蓋面應與地面齊平； 面板安裝螺絲必須擰緊，不應產生松動現象； 信息插座應有標簽，以顏色、圖形、文字表示所接終端設備的類型。 工作區rj45模塊采用tia/eia568a或b連接方式，另光纜芯線終端的連 接盒面板應有標志。 ?纜線敷設和終接 纜線的彎曲半徑應符合下列規定： 非屏蔽4對對絞電纜的彎曲半徑應至少為電纜外徑的

1 弱電系統施工方案 1.1工程概況 工程內容：綜合布線系統、視頻監控系統、門禁系統、廣播系統、信息發布 系統、人流量監測系統、能量檢測系統、售票系統、酒店管理系統、車輛出入口 控制系統、人員出入口控制系統、網絡設備中央控制系統、廣告發布系統、入侵 報警系統、有線電視系統。 1.2施工準備工作 1）確定臨時生活設施：設立臨時辦公室、庫房、通勤車，不在工地食宿。 2）了解熟悉相應安裝配合情況。 3）了解甲方所供設備、材料進場情況。 4）閱讀和熟悉施工圖紙。 5）組織我方設計部進行系統設計。 6）自產設備組織人員、材料、機具安排生產。 7）組織外購設備、材料訂貨。 8）完成設備成套。 9）組織設備、材料、機具、人員進場。 2 1.3施工方案編制與審批程序 1.4施工人員組織 1.4.1崗位素質要求、分工及職責 工程總指揮 負責工程整

弱電施工方案 目錄 一、工程概況 二、工程主要施工程序 1．工程前期的準備工作 2．材料及設備的進場 3．管線的核實 4．進行管內穿線 5．設備的安裝準備 6．設備調試 7．工程驗收 8．竣工資料 三、施工規范與標準 四、施工組織和部署 1．施工組織和措施 2．施工管理措施 3．組織部署及措施 4．工程質量和安全施工措施 五、工程主要施工方法 一、工程概況 1.1工程名稱：膠州海爾產業園空調二期項目綜合布線工程合同。 1.2工程地點：膠州市海爾大道以東，蘭州東路以南的海爾工業園內，建筑面積99451.74平 方米 1.3工程內容：空調廠區及辦公區通信（語音、網絡）的綜合布線以及為保障語音、網絡服 務正常運行。 二、工程主要施工程序 自我公司進入建筑智能化行業以來，積累了豐厚的實際施工經驗，根據我公司對弱電系統工 程的理解并結合雄厚的技術力量和功能設計，我們認為，膠州海爾產業園

弱電施工方案 目錄 一、工程概況 二、工程主要施工程序 1．工程前期的準備工作 2．材料及設備的進場 3．管線的核實 4．進行管內穿線 5．設備的安裝準備 6．設備調試 7．工程驗收 8．竣工資料 三、施工規范與標準 四、施工組織和部署 1．施工組織和措施 2．施工管理措施 3．組織部署及措施 4．工程質量和安全施工措施 五、工程主要施工方法 一、工程概況 1.1工程名稱：膠州海爾產業園空調二期項目綜合布線工程合同。 1.2工程地點：膠州市海爾大道以東，蘭州東路以南的海爾工業園內，建筑面積99451.74平 方米 1.3工程內容：空調廠區及辦公區通信（語音、網絡）的綜合布線以及為保障語音、網絡服 務正常運行。 二、工程主要施工程序 自我公司進入建筑智能化行業以來，積累了豐厚的實際施工經驗，根據我公司對弱電系統工 程的理解并結合雄厚的技術力量和功能設計，我們認為，膠州海爾產業園

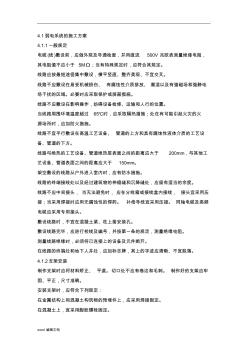

. word編輯文檔 4.1弱電系統的施工方案 4.1.1一般規定 電纜(線)敷設前，應做外觀及導通檢查，并用直流500v兆歐表測量絕緣電阻， 其電阻值不應小于5mω；當有特殊規定時，應符合其規定。 線路應按最短途徑集中敷設，橫平豎直、整齊美觀、不宜交叉。 線路不應敷設在易受機械損傷、有腐蝕性介質排放、潮濕以及有強磁場和強靜電 場干擾的區域。必要時應采取保護或屏蔽措施。 線路不應敷設在影響操作，妨礙設備檢修、運輸和人行的位置。 當線路周圍環境溫度超過65℃時，應采取隔熱措施；處在有可能引起火災的火 源場所時，應加防火措施。 線路不宜平行敷設在高溫工藝設備、管道的上方和具有腐蝕性液體介質的工藝設 備、管道的下方。 線路與絕熱的工藝設備、管道絕熱層表面之間的距離應大于200mm，與其他工 藝設備、管道表面之間的距離應大于150mm。 架空敷設的線路從戶外進入室內時，應

弱電系統是現代建筑物內的綜合系統工程。它包括與大樓內建筑 體、變配電、供氣、照明等設施有關的安全防范系統、有線電視系統、 結構化綜合布線系統、安保監控系統等。大樓弱電系統對建筑物來說 是一個整體，從管理、控制機房、弱電管道到各個信息點或控制點都 有相關的路由。這些路由要按一定的規律，合理有序、有機地通過弱 電系統的綜合管路安置在大樓內。綜合管路系統的設計，可以合理地 建立弱電系統的公共通道。 綜合管路的內容包括了與整個弱電系統相關的弱電預埋管、預留 孔洞、弱電豎井、橋架、管路及系統的電源供應、接地、避雷、屏蔽 和機房。綜合管路的設計和施工還牽涉到其他管路（如暖通、給排水 和強電）和建筑功能的綜合配管或調整。橋架敷設在吊頂內，并開一 定數量的檢修孔。 本工程弱電的垂直干線敷設在井道內采用線槽沿墻敷設方式。其 他所有線路采用穿保護管暗敷設。水平線路敷設在有吊頂

4.1弱電系統的施工方案 4.1.1一般規定 電纜(線)敷設前，應做外觀及導通檢查，并用直流500v兆歐表測量絕緣電阻， 其電阻值不應小于5mω；當有特殊規定時，應符合其規定。 線路應按最短途徑集中敷設，橫平豎直、整齊美觀、不宜交叉。 線路不應敷設在易受機械損傷、有腐蝕性介質排放、潮濕以及有強磁場和強靜電 場干擾的區域。必要時應采取保護或屏蔽措施。 線路不應敷設在影響操作，妨礙設備檢修、運輸和人行的位置。 當線路周圍環境溫度超過65℃時，應采取隔熱措施；處在有可能引起火災的火 源場所時，應加防火措施。 線路不宜平行敷設在高溫工藝設備、管道的上方和具有腐蝕性液體介質的工藝設 備、管道的下方。 線路與絕熱的工藝設備、管道絕熱層表面之間的距離應大于200mm，與其他工 藝設備、管道表面之間的距離應大于150mm。 架空敷設的線路從戶外進入室內時，應有防水措施。 線路的終端接

華能沁北電廠一期工程2×600mw超臨界燃煤機組 11 第一章設計總說明 1.工程概況 黃金時代廣場c樓，位于濟南市燕山新區，經十東路以北，奧體西路以東。本項目為集辦公、會議等 功能為一體的高層辦公樓，地下三層，地上22層；地下一層為設備用房,地下二層、三層為平戰結合停車 庫，地上22層為辦公空間和輔助用房?？偨ㄖ娣e為52482.25平方米，屋頂形式為平屋頂,建筑高度90.90 米，本樓屬于一類高層民用建筑。 黃金時代廣場c樓作為一座綜合辦公樓，其弱電系統工程的建設應體現出信息化、弱電、高效率的形 象。本次弱電系統工程技術方案的編制，是我公司經過仔細研究、分析招標文件的要求后得出的。 2.設計目標 黃金時代廣場c樓的弱電系統設計，要在能滿足辦公需求的基礎上，為大樓內部員工提供人性化的服 務，同時也應考慮投資規模和建設成本的合理與經濟，遵循成熟、可靠、實用

xx建設單位 弱電系統工程施工組織計劃 編制： 審核： 批準： 建設單位：中房集團成都房地產開發總公司 監理單位：xx監理單位 編制單位：xx公司單位 目錄 一、編制說明及編制依據..............................................3 1、編制說明......................................................3 2、編制依據......................................................4 二、工程概況及特點...............................................5 三、施工總體部署.................................................7

1.1施工組織方案編制說明 （略） 1.1.1崗位素質要求、分工及職責 l工程總指揮 負責工程整體指導工作，定期、不定期檢查工程項目進展情況，并根據工程項目的需要，及 時調用后備資源支援工作。 l項目經理 具有大中型弱電系統工程項目的管理與實施經驗，監督整個工程項目的實施，對工程項目的 實施進度負責；負責協調解決工程項目實施過程中出現的各種問題。負責與業主及相關人員 的協調工作。 l項目副經理 具有大中型弱電系統工程項目的管理與實施經驗，豐富的技術知識和良好的個人綜合素質， 負責組織本項目實施方案設計，以及現場組織、實施、協調和管理工作。 l技術總監 具有大中型弱電系統工程項目設計、實施經驗，技術知識、技能全面，負責組織本工程項目 的，設計和現場工程技術。 l設計工程師 要求具有扎實的弱電系統工程理論基礎和豐富實踐經驗，獨立完成過大中型弱電系統工程的 設計。

弱電工程施工方案 一、工程特點、難點和應對措施 1、工程特點、難點 弱電工程需與其他專業進行交叉作業，相互制約影響因素多；一旦具備施工工作面，工期緊張，時 限性強。 2、應對措施 提前編制施工方案，正式開工前，完成方案審批、材料報驗、機械設備報驗等施工準備工作。 優化進行弱電工程施工的各種資源配置，緊緊抓住控制工期的關鍵因素，工人作業實行“三班倒”， 確保關鍵部位、關鍵線路滿足“奧運測試賽”的使用要求，為奧運工程貢獻力量。 二、主要施工機械設備計劃 序號機械設備名稱規格型號數量單位備注 1混凝土泵車五十鈴1臺 2電焊機ex-3002臺 3裝載機zl50e1臺 4蛙式打夯機1臺 5套絲機tj5061臺 6吊車東風1臺 1、質量管理體系 為了確保工程質量目標的實現，現場成立質量管理領導小組，其組長和成員如下： 組長：由項目經理劉海濤擔
