施工測量員必備施工定位放線技巧

房建施工中定位放線是貫穿整個施工流程很重要的一環。 準確的定位也是整個工程的良好開端，下面來向大家介紹一下工程定位以及放線的一些方 法 [missingimage:18550002b7600d3c9ca8.jpg,18550002b7600d3c9ca8.jpg] 一、工程定位放線方法： (1)首先是對施工圖紙坐標以及大線、軸線、小線的基本復核，計算是否有錯誤或者偏差， 圖紙無誤后即計算好現場放樣軸線點坐標 (2)根據甲方提供的3個基準點進行復核，如果無誤后，進行簽字交接，如果有誤差，還需 進一步與甲方、設計、測繪進行確認，確認無誤后即正式定位 (3)在施工現場選能夠使用時間比較久、視線通透的地點設置坐標點，用于現場內樓棟定位， 建立軸線控制坐標網；并根據永久水準點進行引入，建立施工區域內的水準點。坐標點及水 準點應有可靠的保護措施。 [missi

一、工程定位 工程定位，一般包括兩個內容，一個是平面位置定位，一個是標高定 位。 1、根據場地上建筑物主軸線控制點或其它控制點，將房屋外墻；軸線 的交點用經緯儀投測至地面木樁頂面作為標志的小釘上。這就完成了工程 的平面布置定位。 2、根據施工現場水準控制點，推算±0.000標高或根據與±0.000某 建筑物，某處標高相對關系，用水準儀和水準尺，將標高定在龍門樁上這 就完成了工程的標高定位。 二、工程平面定位 一般用經緯儀進行直線定位，然后用鋼尺沿視線方向丈量出兩點間的 距離。 1、擬建建筑物與原有建筑物的相對定位。一般可根據設計圖上給出的 設計建（構）筑物與建（構）筑物的相對定位。一般可根據設計圖上給出 的設計建（構）筑物或道路中心線的位置關系數據，定出建（構）筑物主 軸線的位置。 2、根據“建筑紅線”及定位樁點的定位，所謂“建筑紅線”系“撥地 單位在地面上測投的允許用地的邊界點的

華城小區保障性1#、2#住宅樓 施工測量定位放線作業指導書 編制： 審批： 審核： 陜西新唐建筑工程有限責任公司 2011年11月3日

第1頁共3頁 住宅樓棟工程定位放線、施工測量方案 特征碼標簽特征碼] 住宅樓棟工程定位放線、施工測量方案提要：當土方工程施工結 尾時，采用外控手段，利用ｊ２經緯儀將設在基坑四周的控制點軸線 轉移至坑內，以控制開挖及基坑底部標高位置。 住宅樓棟工程定位放線、施工測量方案 本工程施工工期較緊，施工精度要求高，為確保工程平面位置正 確，豎向標高精確，擬在規范精度要求范圍內，配備先進的測量儀器 和富有經驗的施工人員以及科學的測試手段，建立合理的檢測網絡進 行結構施工總平面控制及裝飾測量工作。 測量設備選用表： 名稱型號數量精度用途 激光經緯儀ｊ２１經檢驗合格角度測量 水準儀ｄｓ３１經檢驗合格施式水準測量 ５０米鋼卷尺２經檢驗合格垂直水平測量 水準儀ｄｓ０.５１經檢驗合格沉降觀測 ５米盒尺４經檢驗合格檢測抽查測量 線墜１ｋｇ１經檢驗合格垂直度測量 1．平測量定位 結

工程定位測量、放線驗收記錄tj2.2 建設單位 江蘇省高速公路建設指揮部 設計單位 河海大學設計院 工程名稱 yrc-51標雙溝停車區北區廣場 圖紙依據 引進水準點位置 見說明 水準高程 黃海高程8.478m 單位工程±0.00 黃海高程 m 工程位置草圖

1定位放線 一.工程定位放線方法： (1)進場后首先對甲方提供施工定位圖進行圖上復核，以確保設計圖紙的正確。其次， 與甲方一道對現場的座標點和水準點進行交接驗收，發現誤差過大時應與甲方或設計院共同 商議處理方法，經確認后方可正式定位。 (2)現場建立控制座標網和水準點。現場平面控制網的測設方法見后。水準點由永久水 準點引入，水準點應采取保護措施，確保水準點不被破壞。 (3)工程定位后要經建設單位和規劃部門驗收合格后方可開始施工。 二.根據本工程的平面形狀，決定采用矩形網控制。 按工程定位圖，以建筑縱橫兩個方向為座標軸，每30m測設一條控制線，形成30m× 30m的現場控制網，建筑物的定位即以控制網軸線為準。 三.根據本工程的平面形狀，適宜于采用多邊形現場控制網。 以與工程主軸線相對應的互成120°方向的三根線作為控制網的軸線，控制軸線的間距 為30m，形成現場

土建/房屋工程施工放線是從建筑物定位開始的，一直到主體工程封頂都離不開施工放線。 大致分三個階段：建筑物定位（放線）、基礎施工（放線）和主體施工（放線）。 一、建筑物定位，是房屋建筑工程開工后的第一次放線，建筑物定位參加的人員是：城市規 劃部門（下屬的測量隊）及施工單位的測量人員（專業的），根據建筑規劃定位圖進行定位， 最后在施工現場形成（至少）4個定位樁。放線工具為“全站儀”或“比較高級的經緯儀”。 二、基礎施工放線，建筑物定位樁設定后，由施工單位的專業測量人員、施工現場負責人及 監理共同對基礎工程進行放線及測量復核（監理人員主要是旁站監督、驗證），最后放出所 有建筑物軸線的定位樁（根據建筑物大小也可軸線間隔放線），所有軸線定位樁是根據規劃 部門的定位樁（至少4個）及建筑物底層施工平面圖進行放線的。放線工具為“經緯儀”。 基礎定位放線完成后，由施工現場

施工測量放線報驗單 工程名稱： 致：（監理單位） 我單位已完成的測量放線工程，徑自查合格，清單如下，請予查驗。 附件：設備定位測量記錄 承包單位：(章) 項目經理： 日期： 專業監理工程師審查意見：□查驗合格□糾正差錯后再報。 承包單位：(章) 項目經理： 日期： 設備定位測量記錄 mjj302009□□□ 工程名稱測量日期 施工單位 測量部位儀器型號 復核日期儀器檢定日期 測量內容（文字及簡圖） 1、 符合結論： 技術負責人測量負責人復核人施測人

????????????????????????????2??????????????????i-3?151m)????????????22?????????????????/????m?x:/602n??/y:/????????????????????????????????????????????????????????????????????

????????????????????????????2??????????????????i-3?151m)????????????22?????????????????/????m?x:/602n??/y:/????????????????????????????????????????????????????????????????????

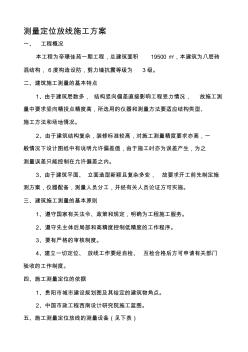

測量定位放線施工方案 一、工程概況 本工程為帝璟佳苑一期工程，總建筑面積19500㎡，本建筑為八層磚 混結構，6度構造設防，剪力墻抗震等級為3級。 二、建筑施工測量的基本特點 1、由于建筑層數多，結構豎向偏差直接影響工程受力情況，故施工測 量中要求豎向精投點精度高，所選用的儀器和測量方法要適應結構類型、 施工方法和場地情況。 2、由于建筑結構復雜，裝修標準較高，對施工測量精度要求亦高，一 般情況下設計圖紙中有說明允許偏差值，由于施工時亦為誤差產生，為之 測量誤差只能控制在允許偏差之內。 3、由于建筑平面、立面造型新穎且復雜多變，故要求開工前先制定施 測方案，儀器配備，測量人員分工，并經有關人員論證方可實施。 三、建筑施工測量的基本原則 1、遵守國家有關法令、政策和規定，明確為工程施工服務。 2、遵守先主體后局部和高精度控制低精度的工作程序。 3、要有嚴格的審核制度。 4、

工程定位放線方法 (1)進場后首先對甲方提供施工圖進行復核，以確保設計圖紙的正確。其次，與甲方一道對 現場的座標點和水準點進行交接驗收，發現誤差過大時應與甲方或設計院共同商議處理方 法，經確認后方可正式定位。 (2)現場建立控制座標網和水準點?，F(xiàn)場平面控制網的測設方法在下面。水準點由永久水 準點引入，水準點應采取保護措施，確保水準點不被破壞。 (3)工程定位后要經建設單位和規劃部門驗收合格后方可開始施工。 二.根據本工程的平面形狀，決定采用矩形網控制。 按工程定位圖，以建筑縱橫兩個方向為座標軸，每30m測設一條控制線，形成30m×30m的 現場控制網，建筑物的定位即以控制網軸線為準。 三.根據本工程的平面形狀，適宜于采用多邊形現場控制網。 以與工程主軸線相對應的互成120°方向的三根線作為控制網的軸線，控制軸線的間距為 30m，形成現場控制網。工程定位即以該軸

渝地災施記錄表3 工程施工定位放線測量記錄 編號： 工程名稱 重慶市北碚區龍鳳橋街道朝陽巴 士汽車檢測站不穩定斜坡治理工 程 控 制 點 成 果 點號x（m）y（m）h（m） 施工圖號1-15i023268833.99436503442.250611.565 放樣內容截排水溝定位放線i043268664.46636503266.594627.922 使用儀器全站儀 測量時間2012年2月16日 定位（放樣）圖示： 定位（放樣）測量記錄 位點 名稱 坐標 高程 位點 名稱 坐標 高程 x（m）y（m）x（m）y（m） 18589.613259.41607.9388906.433357.43656.46 28603.303250.32621.6398935.183399.9464

工程定位放線方法及技巧 工程定位放線方法： (1)進場后首先對甲方提供施工圖進行復核，以確保設計圖紙的 正確。其次，與甲方一道對現場的座標點和水準點進行交接驗收，發 現誤差過大時應與甲方或設計院共同商議處理方法，經確認后方可正 式定位。 (2)現場建立控制座標網和水準點?，F(xiàn)場平面控制網的測設方法 在下面。水準點由永久水準點引入，水準點應采取保護措施，確保水 準點不被破壞。 (3)工程定位后要經建設單位和規劃部門驗收合格后方可開始施 工。 二.根據本工程的平面形狀，決定采用矩形網控制。 按工程定位圖，以建筑縱橫兩個方向為座標軸，每30m測設一條控制 線，形成30m×30m的現場控制網，建筑物的定位即以控制網軸線為 準。 三.根據本工程的平面形狀，適宜于采用多邊形現場控制網。 以與工程主軸線相對應的互成120°方向的三根線作為控制網的軸 線，控制

工程定位測量記錄 工程名稱：編號： 單位（子單位） 工程名稱 陣列單位工程 示意圖 說明： 1、由于基礎中心樁開挖基坑無法保留，需要引出2個十字控制樁； 2、在開完完成時不間斷的測量橫向、縱向樁基坑中心距離，保證間距不變，單位mm。 3、控制點定位后做好保護工作，以備基礎所有工序使用。 年月 日 工程編號/ 施測部位單排陣列 定位依據設計圖紙 儀器型號 計量編號 全站儀：kts442ll水準儀：dzs3-1 50m鋼卷尺：201508028003 控制方法rtk實時動態 室外溫度32℃ 引測控制點坐標 引測水準點標高 測量意見 工程負責人測量負責人主測人 工程定位測量（復測）記錄 工程名稱： 單位（子單位） 工程名稱 單個陣列單位工程 示意圖 說明： 1、單個陣列共8個樁基基礎； 2、縱向間距(南北向)2400mm，橫向間距（東西向）2900mm

1、工程定位放線方法： (1)進場后首先對甲方提供施工定位圖進行圖上復核，以確保設 計圖紙的正確。其次，與甲方一道對現場的座標點和水準點進行交接 驗收，發現誤差過大時應與甲方或設計院共同商議處理方法，經確認 后方可正式定位。 (2)現場建立控制座標網和水準點?，F(xiàn)場平面控制網的測設方法 見后。水準點由永久水準點引入，水準點應采取保護措施，確保水準 點不被破壞。 (3)工程定位后要經建設單位和規劃部門驗收合格后方可開始施工。 矩形網控制 根據本工程的平面形狀，決定采用矩形網控制。 按工程定位圖，以建筑縱橫兩個方向為座標軸，每30m測設一條控 制線，形成30m×30m的現場控制網，建筑物的定位即以控制網軸線 為準。 多邊形現場控制網 根據本工程的平面形狀，適宜于采用多邊形現場控制網。 以與工程主軸線相對應的互成120°方向的三根線作為控制網的軸 線，控制軸線的間距為30m，

建設場地定位放線 現場施工測量放線用什么坐標系，是相對坐標系還是本地區坐標系？ 現場施工測量放線用設計院施工圖坐標系，見設計說明 設計院施工圖報規劃，總平面圖上要求的坐標系是相對坐標系，統一規劃要求 甲方拿給設計院測繪后的總平圖一般也是相對坐標系 對施工控制網為軸線形式的建筑場地，最方便的平面位置放線測量方法是()。 a.直角坐標法 b.極坐標法 c.角度前方交會法 d.距離交會法 施工放線 建筑物定位 是房屋建筑工程開工后的第一次放線，建筑物定位參加的人員是：城市規劃部門（下屬的測 量隊）及施工單位的測量人員（專業的），根據建筑規劃定位圖進行定位，最后在施工現場 形成（至少）4個定位樁。放線工具為“全站儀”或“比較高級的經緯儀”。 基礎施工放線 建筑物定位樁設定后，由施工單位的專業測量人員、施工現場負責人及監理共同對基礎工程 進行放線及測量復核（監理人員主要是旁

定位放線一.工程定位放線方法： (1)進場后首先對甲方提供施工定位圖進行圖上復核，以確保設計圖紙的正確。其次，與甲 方一道對現場的座標點和水準點進行交接驗收，發現誤差過大時應與甲方或設計院共同商議 處理方法，經確認后方可正式定位。 (2)現場建立控制座標網和水準點?，F(xiàn)場平面控制網的測設方法見后。水準點由永久水準點 引入，水準點應采取保護措施，確保水準點不被破壞。 (3)工程定位后要經建設單位和規劃部門驗收合格后方可開始施工。 二.根據本工程的平面形狀，決定采用矩形網控制。 按工程定位圖，以建筑縱橫兩個方向為座標軸，每30m測設一條控制線，形成30m×30m的 現場控制網，建筑物的定位即以控制網軸線為準。 三.根據本工程的平面形狀，適宜于采用多邊形現場控制網。 以與工程主軸線相對應的互成120°方向的三根線作為控制網的軸線，控制軸線的間距為 30m，形成現場控制網。工

建設工程測量合同 工程名稱：宜賓xx項目建筑物規劃定位放線 工程地點：宜賓市xx經濟開發區 合同編號： 發包人：宜賓xx房地產開發有限公司 測繪人：四川xx勘察設計有限責任公司 簽訂日期： 中華人民共和國建設部 國家工商行政管理局 發包人：宜賓xx房地產開發有限公司 測繪人：四川xx建筑勘察設計有限責任公司 發包人委托測繪人承擔：宜賓天立學府華庭項目建筑物規劃定 位放線任務。 根據《中華人民共和國合同法》及國家有關法規規定，結合本工程的 具體情況，為明確責任，協作配合，確保工程測繪質量，經發包人、測繪 人協商一致，簽訂本合同，共同遵守。 第一條工程概況 1.1工程名稱:宜賓xxx項目建筑物規劃定位放線 1.2工程建設地點：宜賓市xx經濟開發區 1.3工程測繪任務（內容）與技術要求：測繪按國家現行工程測量規范 及滿

無錫錫山建筑實業有限公司無錫金格廣場 -1- 工程定位測量放線方案 第一節基本測量方案 一、測量準備工作 充分做好測量前的準備工作，保證測量工作順利進行。準備工作主要有以下三項： 1.檢校儀器、檢定鋼尺 對所用經緯儀、垂準儀、水準儀和鋼卷尺應根據計量法的要求，定期送檢測 單位進行檢測。 測量儀器、設備一覽表 序號名稱型號單位數量 1全站儀kts-440臺1 2經緯儀j2-2臺2 3水準儀dsz3臺4 4鋼尺（50米）把3 5鋁合金塔尺（5米）根4 6垂準儀臺1 2.技術準備 測量員要熟悉工程現場情況和定位條件、主要建筑物的相互關系和軸線尺寸相對 關系，建筑物標高以及設計對測量的精度要求等。 熟悉工程所在位置、周圍環境及原有建筑物的關系：控制點的坐標、標高，建筑 物的朝向，定位依據及建筑物主
