碳纖維布加固施工規范 碳纖維材料是一種力學性能優異的新材料，它補強的加固原理就是采用層壓方式，將 侵透了樹脂粘膠的碳纖維布貼合到鋼筋混凝土橋板的底面、梁體或墩柱的表面，并使其與混 凝土結合成為一體，從而達到加固混凝土橋梁結構的目的。其具有以下優點：施工成本低； 施工時效便利迅速；施工空間不受限制；補強物形狀不受限制；抗酸、堿、腐蝕及不滲透； 補強品質易檢測。 1、一般要求 1-1碳纖維布及配套樹脂粘膠應符合國家質量標準。 1-2施工前應對橋梁進行全面檢查，對施工部位進行確認和統計。 1-3施工過程中，應掌握橋址處歷史氣象資料和近期的天氣預報資料，避開可能突發的災害 性天氣，并采取必要的預防措施確保結構安全。 2、施工工藝 2-1施工工藝框圖 施工準備表面處理截面修復和整平貼合面 涂刷底膠粘貼碳纖維布養護、復原 2-2各工序具體文字要求 施工準備 （1）材料檢驗和

碳纖維布加固施工規范 碳纖維材料是一種力學性能優異的新材料，它補強的加固原理 就是采用層壓方式，將侵透了樹脂粘膠的碳纖維布貼合到鋼筋混凝土 橋板的底面、梁體或墩柱的表面，并使其與混凝土結合成為一體，從 而達到加固混凝土橋梁結構的目的。其具有以下優點：施工成本低； 施工時效便利迅速；施工空間不受限制；補強物形狀不受限制；抗酸、 堿、腐蝕及不滲透；補強品質易檢測。 1、一般要求 1-1碳纖維布及配套樹脂粘膠應符合國家質量標準。 1-2施工前應對橋梁進行全面檢查，對施工部位進行確認和統計。 1-3施工過程中，應掌握橋址處歷史氣象資料和近期的天氣預報資料， 避開可能突發的災害性天氣，并采取必要的預防措施確保結構安 全。 2、施工工藝 2-1施工工藝框圖 施工準備表面處理截面修復和整平貼合面 涂刷底膠粘貼碳纖維布養護、復原 2-2各工序具體文字要求 2-2-1施工準備 （

碳纖維布加固施工規范 碳纖維材料是一種力學性能優異的新材料，它補強的加固原理 就是采用層壓方式，將侵透了樹脂粘膠的碳纖維布貼合到鋼筋混凝土 橋板的底面、梁體或墩柱的表面，并使其與混凝土結合成為一體，從 而達到加固混凝土橋梁結構的目的。其具有以下優點：施工成本低； 施工時效便利迅速；施工空間不受限制；補強物形狀不受限制；抗酸、 堿、腐蝕及不滲透；補強品質易檢測。 1、一般要求 1-1碳纖維布及配套樹脂粘膠應符合國家質量標準。 1-2施工前應對橋梁進行全面檢查，對施工部位進行確認和統計。 1-3施工過程中，應掌握橋址處歷史氣象資料和近期的天氣預報資料， 避開可能突發的災害性天氣，并采取必要的預防措施確保結構安 全。 2、施工工藝 2-1施工工藝框圖 施工準備表面處理截面修復和整平貼合面 涂刷底膠粘貼碳纖維布養護、復原 2-2各工序具體文字要求 2-2-1施工準備 （1

碳纖維布加固施工規范 碳纖維材料是一種力學性能優異的新材料，它補強的加固原理就是采用層壓方式，將 侵透了樹脂粘膠的碳纖維布貼合到鋼筋混凝土橋板的底面、梁體或墩柱的表面，并使其與混 凝土結合成為一體，從而達到加固混凝土橋梁結構的目的。其具有以下優點：施工成本低； 施工時效便利迅速；施工空間不受限制；補強物形狀不受限制；抗酸、堿、腐蝕及不滲透； 補強品質易檢測。 1、一般要求 1-1碳纖維布及配套樹脂粘膠應符合國家質量標準。 1-2施工前應對橋梁進行全面檢查，對施工部位進行確認和統計。 1-3施工過程中，應掌握橋址處歷史氣象資料和近期的天氣預報資料，避開可能突發的災害 性天氣，并采取必要的預防措施確保結構安全。 2、施工工藝 2-1施工工藝框圖 施工準備表面處理截面修復和整平貼合面 涂刷底膠粘貼碳纖維布養護、復原 2-2各工序具體文字要求 施工準備 （1）材料檢驗和

碳纖維布加固施工規范 碳纖維材料是一種力學性能優異的新材料，它補強的加固原理 就是采用層壓方式，將侵透了樹脂粘膠的碳纖維布貼合到鋼筋混凝土 橋板的底面、梁體或墩柱的表面，并使其與混凝土結合成為一體，從 而達到加固混凝土橋梁結構的目的。其具有以下優點：施工成本低； 施工時效便利迅速；施工空間不受限制；補強物形狀不受限制；抗酸、 堿、腐蝕及不滲透；補強品質易檢測。 1、一般要求 1-1碳纖維布及配套樹脂粘膠應符合國家質量標準。 1-2施工前應對橋梁進行全面檢查，對施工部位進行確認和統計。 1-3施工過程中，應掌握橋址處歷史氣象資料和近期的天氣預報資料， 避開可能突發的災害性天氣，并采取必要的預防措施確保結構安 全。 2、施工工藝 2-1施工工藝框圖 施工準備表面處理截面修復和整平貼合面 涂刷底膠粘貼碳纖維布養護、復原 2-2各工序具體文字要求 2-2-1施工準備 （1

編號：sm-zd-28434 編制：____________________ 審核：____________________ 批準：____________________ 粘貼碳纖維布加固施工方 案 throughtheprocessagreementtoachieveaunifiedactionpolicyfordifferentpeople,soasto coordinateaction,reduceblindness,andmaketheworkorderly. 本文檔下載后可任意修改 fs精編解決方案|solutiontemplate 第2頁/總7頁 粘貼碳纖維布加固施工方案 簡介：該方案資料適用于公司或組織通過合理化地制定計劃，達成上下級或不同的人員 之間形成統一的行動方針，明確執行目標，工作內容，執行

歡迎閱讀 粘貼碳纖維布施工工藝 粘貼碳纖維布 1、施工流程 放設施工線→基面處理→刷抹漆底膠→刮膩子→粘貼碳纖維布→養護→涂刷碳纖維專用漆。 2、施工步驟 ??（1）依據設計文件進行施工范圍內的放線作業。 ??（2）將施工區域內用角磨機對基面進行磨平處理，磨平時要見混凝土光面，并用空氣壓縮機將粉塵吹 干凈，直至用手觸摸不粘灰為止。 ??（3）將底膠按比例配制并攪拌均勻。用短毛滾刷均勻涂抹在磨平部位，靜置5—7小時，至手觸摸不沾 手方可進行下一道工序。底膠拌和量每次不宜過多，應做到隨用隨拌，不得使用失效的環氧樹脂，拌和器具 應干凈清潔，不得使用已浸過溶劑的毛滾。 ??（4）待底膠干燥后，按比例拌和環氧膩子，并調和均勻，用膩子刮平工作面的坑槽，養生5—7小時。 ??（5）粘貼碳纖維布 a.用砂紙打磨一遍工作面，并用棉絲將粉塵擦拭干凈。 b.施放作業邊界線

編號：sm-zd-28434 編制：____________________ 審核：____________________ 批準：____________________ 粘貼碳纖維布加固施工方 案 throughtheprocessagreementtoachieveaunifiedactionpolicyfordifferentpeople,soasto coordinateaction,reduceblindness,andmaketheworkorderly. 本文檔下載后可任意修改 fs精編解決方案|solutiontemplate 第2頁/總7頁 粘貼碳纖維布加固施工方案 簡介：該方案資料適用于公司或組織通過合理化地制定計劃，達成上下級或不同的人員 之間形成統一的行動方針，明確執行目標，工作內容，執行

第1頁共4頁 粘貼碳纖維布加固施工方案 特征碼標簽特征碼] 粘貼碳纖維布加固施工方案 施工方法： 1、放線 在混凝土粘貼碳纖維的位置測放打磨控制線，打磨控制線比實際 粘貼位置線每邊寬5cm。待打磨工作完成后補加粘貼碳纖維的位置線。 2、混凝土面層的清理打磨 用角磨機和圓磨片、鋼絲刷在砼面上需粘貼碳纖維的部位進行打 磨，磨去砼表面浮層，直至打磨出堅實面，影響粘貼的鋼筋頭和砼凸 起處要用砂輪切掉，混凝土表面層出現剝落、空鼓、蜂窩、腐蝕等劣 化現象部位應予以剔除，用指定材料修補，裂縫部位應首先進行封閉 處理。用強力吹風機將打磨過的砼面吹干凈，做到砼表面清潔、干燥、 甚至無粉塵。構件轉角部位需打磨成圓角，其半斤不小于20mm。 3、找平 按照使用說明配置找平材料進行找平工作，用小鏟刀將配置好的 找平材料刮在砼表面凹陷部位，刮嚴刮實，對于局部較高的突起部分

碳纖維材料加固混凝土結構技術是一項新型結構加固技術。本文介紹了武漢長江二橋采用碳纖維布加固的設計方法、施工工藝及施工過程中的質量控制要點。

粘貼碳纖維布加固技術圖 碳纖維布加固混凝土結構技術是一種新興的、技術含量高的結構補強加固方法。碳纖 維布的強度一般為建筑用鋼材的十幾倍，彈性模數與建筑鋼材在同一水平上并略有提 高，是一種優良的結構加固用材料，具有高強高效，材質薄，重量輕，施工便捷，耐 久耐腐蝕性好等特點。碳纖維加固技術與原有的其它加固方法比較，具有明顯的技術 優勢。粘貼碳纖維布加固技術也是當前專業加固公司的最基本的加固技術之一。 碳纖維布主要物理指標 型號厚度單位面積重量 （g/m2） 彈性模量抗拉強度伸長率（%） 2.00.11120023535501.7 3.00.16730023535501.7 高強玻璃纖維布主要物理指標 型號纖維重量（g/m2）設計厚度設計抗拉強度 （mpa） 彈性模量 薄型200±200.169≥18

合同段: 本表編號: 施工時間 1 2 3 4 5 6 日期： 日期： 復核： 監理工程師： 檢查： 外觀檢查： 自檢意見： 質檢工程師： 監理意見： 黏結劑厚度＜2mm 布材硬度＞70° 粘結 質量 纖維布粘貼中心線偏差≤10 空鼓面積之和與總粘貼 面積之比 ＜5% 原材料檢驗材料性能標準符合設計及規范要求 基層含水率＜10%設計要求 構造物名稱樁號及部位 規定值或 允許偏差 項次檢查項目實測數據 粘貼碳纖維布質量檢驗報告單 承包單位: 監理單位:

橋梁下部結構采用碳纖維布法加固的實例鮮有報道,從計算原理、施工注意事項等方面,詳細介紹了某橋梁橋墩蓋梁采用粘貼碳纖維布法進行抗彎補強的實例,以期為類似工程提供借鑒。

一、編制依據 《公路橋涵養護規范》（jtgh11-2004） 《公路橋涵加固設計規范》（jtg/tj22-2008） 《公路橋涵通用設計規范》（jtgd60-2015） 《公路工程質量評定標準》（jtgf80-2004） 二、工程概況 本項目（第2標段）包括稠廿線東方紅大橋，佛赤線溪西橋兩 座三類橋，其梁底出現多處裂縫，需對有裂縫的梁板粘貼碳纖維布。 三、設備人員動員周期和設備、人員、材料運到施工現場的 方法 （一）在人員動員方面：組織保障有力，項目班子精干 公司非常重視項目經理部的人員組成，挑選經驗豐富，組織管 理能力強的同志出任項目經理，同時集中大量素質精良并具備橋梁 施工養護經驗的專業技術人員、管理人員及各類熟練技工參加施工， 為工程創優提供組織保障。 擬建立的施工現場組織結構 （二）在設備方面：正規化管理，機械化施工 在項目的管理上，建立并完善質量管理體系

一種采用粘貼碳纖維布與碳纖維銷釘加固的砌體結構，在砌體表面的加固部位呈網格狀雙面對稱粘貼碳纖維布帶，其特征在于：在粘貼好碳纖維布帶的砌體上鉆有通孔，碳纖維銷釘置入通孔中，通孔中注入環氧樹脂結構膠，銷釘與砌體粘接在一起，砌體外面露出的碳纖維銷釘兩端頭是剪成的條片形，端部條片呈花瓣形展開、與砌體上面粘貼的碳纖維布帶粘貼固定，固定區域再加貼一塊涂膠碳纖維布。

1 粘貼碳纖維布施工方案 一、工程名稱：恒和金谷工程 二、工程概況： 恒和大廈地下室切割開洞1550mm×750mm×300mm、1650mm× 550mm×300mm為了不影響原結構質量，采用水鉆排孔切割，鉆孔徑ф 120mm均可。把切割好的方洞用手磨機打磨凸凹處，直磨混凝土平為 止，然后準備對切割好的方洞進行用碳纖維布加固處理，加固前先用 丙酮清洗混凝土，再用200g的碳纖維布在方洞底面粘貼2層。如圖下： 2 （2）在該范圍除去粉刷層，清除結構表面剝落、疏松、蜂蜜等待、劣 質混凝土，零出混凝土結構，混凝土表面凸出部分應鑿掉，使其盡可 能平整，必要時可用修補材料（如環氧砂漿等到）將表面修復平整。 （3）轉角粘貼處進行倒角處理，并打磨成圓弧狀，圓弧半徑不應小于 20㎜。 （4）被粘貼混凝土面打磨平整，除去表層浮漿、松散物及油污等雜質， 直至露出混凝土新面。 （5

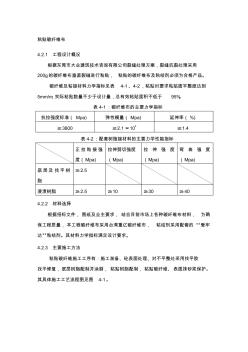

粘貼碳纖維布 4.2.1工程設計概況 根據東莞市大業建筑技術咨詢有限公司裂縫處理方案，裂縫抗裂處理采用 200g的碳纖維布垂直裂縫進行粘貼，粘貼的碳纖維布及粘結劑必須為合格產品。 碳纖維及粘接材料力學指標見表4-1、4-2，粘貼時要求粘貼面平整度達到 5mm/m，實際粘貼數量不少于設計量，總有效粘貼面積不低于95%。 表4-1：碳纖維布的主要力學指標 抗拉強度標準彈性模量延伸率（%） ≥3800≥2.1×105≥1.4 表4-2：配套樹脂接材料的主要力學性能指標 正拉粘接強 度 拉伸剪切強度 （mpa） 拉伸強度 （mpa） 彎曲強度 （mpa） 底層及找平樹 脂 ≥2.5 浸漬樹脂≥2.5≥10≥30≥40 4.2.2材料選擇 根據招標文件，圖紙及業主要求，結合目前市場上各種碳纖維布材料，為確 保工

粘貼碳纖維布 4.2.1工程設計概況 根據東莞市大業建筑技術咨詢有限公司裂縫處理方案，裂縫抗裂處理采用 200g的碳纖維布垂直裂縫進行粘貼，粘貼的碳纖維布及粘結劑必須為合格產品。 碳纖維及粘接材料力學指標見表4-1、4-2，粘貼時要求粘貼面平整度達到 5mm/m，實際粘貼數量不少于設計量，總有效粘貼面積不低于95%。 表4-1：碳纖維布的主要力學指標 抗拉強度標準彈性模量延伸率（%） ≥3800≥2.1×105≥1.4 表4-2：配套樹脂接材料的主要力學性能指標 正拉粘接強 度 拉伸剪切強度 （mpa） 拉伸強度 （mpa） 彎曲強度 （mpa） 底層及找平樹 脂 ≥2.5 浸漬樹脂≥2.5≥10≥30≥40 4.2.2材料選擇 根據招標文件，圖紙及業主要求，結合目前市場上各種碳纖維布材料，為確 保工

粘貼碳纖維布工程 施 工 方 案 粘貼碳纖維布施工工藝 嚴格按照《碳纖維片材加固混凝土結構技術規程》（cece146：2003）和《粘 貼碳纖維復合材料加固混凝土工程施工與驗收暫行規定（修訂本）》地要求進行 碳纖維布地粘貼工作和自檢工作.材料進場后,組織人員進行送檢工作.它們地主 要性能指標滿足以下要求： 碳纖維布主要性能指標 碳布型號性能項目性能指標 c－30 抗拉強度標準值≥3300 彈性模量≥210000 厚度0.167 纖維面積重(g/m2)300 底膠主要性能指標 性能項目 性能指標 春秋季夏季 適用溫度(℃)5～1515～35 可使用時間20～14545～205 指觸干燥時間3.0～9.02.5～10.5 正拉粘接強度≥2.5mpa,且不小于被加固

如有幫助，歡迎下載支持！ 粘貼碳纖維布工程 施 工 方 案 粘貼碳纖維布施工工藝 嚴格按照《碳纖維片材加固混凝土結構技術規程》（cece146：2003）和《粘 貼碳纖維復合材料加固混凝土工程施工與驗收暫行規定（修訂本）》的要求進行 碳纖維布的粘貼工作和自檢工作。材料進場后，組織人員進行送檢工作。它們的 主要性能指標滿足以下要求： 碳纖維布主要性能指標 碳布型號性能項目性能指標 c－30 抗拉強度標準值≥3300 彈性模量≥210000 厚度0.167 纖維面積重(g/m2)300 底膠主要性能指標 性能項目 性能指標 春秋季夏季 適用溫度(℃)5～1515～35 可使用時間20～14545～205 指觸干燥時間3.0～9.02.5～10.5 正拉粘接強度≥2.5

文章就新村高架橋維修加固工程主梁部分粘貼碳纖維布的施工工藝進行了闡述。

粘貼碳纖維布材料及施工方法 碳纖維加固包括碳纖維布加固和碳纖維板加固兩種。 我公司生產的碳纖維布是一種單向碳纖維加固產品,可提供兩種厚度：0.111mm(200g)和0.167mm(300g),寬 度可根據客戶需求任意調整。公司生產的碳纖維板,分1.2mm和1.4mm厚兩種。用于結構構件的抗拉,抗剪 和抗震加固,該材料與公司生產的配套碳纖維浸潤膠共同使用成為碳纖維復合材料,可構成完整的,性能卓 越的碳纖維單向片材增強體系, 國內最早通過的規范是2003年《碳纖維片材加固混凝土結構技術規程》,其編號為cecs146：2003, 已經被最新的國家標準規范2006《混凝土結構加固設計規范》代替,其編號為gb50367-2006. 碳纖維加固最近的國標是《結構加固修復用碳纖維片材》gb/t20490-2008,08年10月1日期執行。
