高壓電纜頭制作技術 高壓電纜頭的制作，我相信每一位電修的員工再熟悉不過了，本文從理論上詳細分析講解高 壓電纜的結構和實際制作工藝要求。 正文： 有關絕緣的三個問題 1、從交聯聚乙烯電纜的結構中可以看出，在電纜主絕緣層外面有一層外半導體和銅屏蔽， 如果電纜中這層外半導體層和銅屏蔽不存在，那么三芯電纜中芯與芯之間會不會發生絕緣擊 穿？ 2、在三芯電纜終端頭中必然有一小段電纜的外半導體和銅屏蔽層被剝除，那么該小段電纜 是不是薄弱環節？ 3、能否通過少剝除外半導體和銅屏蔽層（盡量保留較長的外半導體和銅屏蔽層）的辦法來 克服這個問題?保留較長外半導體和銅屏蔽層有什么壞處？ 在電纜結構上的所謂“屏蔽”，實質上是一種改善電場分布的措施。電纜導體由多根導線 絞合而成，它與絕緣層之間易形成氣隙，導體表面不光滑，會造成電場集中。在導體表面加 一層半導電材料的屏蔽層，它與被屏蔽的導體等電位并與

高壓電纜頭制作技術及標準

高壓電纜頭制作技術 1、高壓電纜頭的基本要求 電纜終端頭是將電纜與其他電氣設備連接的部件，電纜中間頭是將兩根電纜 連接起來的部件，電纜終端頭與中間頭統稱為電纜附件。電纜附件應與電纜本體一 樣能長期安全運行，并具有與電纜相同的使用壽命。良好的電纜附件應具有以下性 能： 線芯聯接好:主要是聯接電阻小而且聯接穩定，能經受起故障電流的沖擊； 長期運行后其接觸電阻不應大于電纜線芯本體同長度電阻的1.2倍；應具有一定的 機械強度、耐振動、耐腐蝕性能；此外還應體積小、成本低、便于現場安裝。 絕緣性能好:電纜附件的絕緣性能應不低于電纜本體，所用絕緣材料的介質 損耗要低，在結構上應對電纜附件中電場的突變能完善處理，有改變電場分布的措 施。 2、電場分布原理 高壓電纜每一相線芯外均有一接地的（銅）屏蔽層，導電線芯與屏蔽層之間 形成徑向分布的電場。也就是說，正常電纜的電場只有從（銅）導

高壓電纜頭制作技術及標準

高壓電纜頭制作技術#1 有關絕緣的三個問題 1、從交聯聚乙烯電纜的結構中可以看出，在電纜主絕緣層外面有一層外半導體和銅屏 蔽，如果電纜中這層外半導體層和銅屏蔽不存在，那么三芯電纜中芯與芯之間會不會發生絕 緣擊穿？ 2、在三芯電纜終端頭中必然有一小段電纜的外半導體和銅屏蔽層被剝除，那么該小段 電纜是不是薄弱環節？ 3、能否通過少剝除外半導體和銅屏蔽層（盡量保留較長的外半導體和銅屏蔽層）的辦 法來克服這個問題?保留較長外半導體和銅屏蔽層有什么壞處？ 在電纜結構上的所謂“屏蔽”，實質上是一種改善電場分布的措施。電纜導體由多根導線 絞合而成，它與絕緣層之間易形成氣隙，導體表面不光滑，會造成電場集中。在導體表面加 一層半導電材料的屏蔽層，它與被屏蔽的導體等電位并與絕緣層良好接觸，從而避免在導體 與絕緣層之間發生局部放電，這一層屏蔽為內屏蔽層；同樣在絕緣表面和護套接觸處也可

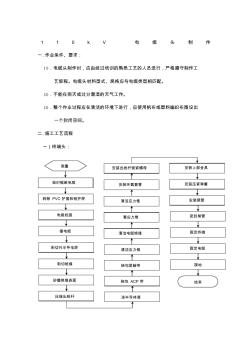

110kv電纜頭制作 一.作業條件、要求： ⑴．電纜頭制作時，應由經過培訓的熟悉工藝的人員進行，嚴格遵守制作工 藝規程。電纜頭材料型式、規格應與電纜類型相匹配。 ⑵．不能在雨天或過分潮濕的天氣工作。 ⑶．整個作業過程應在清潔的環境下進行，應使用帆布或塑料編織布圍設出 一個封閉空間。 二.施工工藝流程 一）終端頭： 測量 臨時鋸斷電纜 剝除pvc護套和鋁護層 電纜校直 鋸電纜 剝切外半導電層 剝切絕緣 砂磨絕緣表面 壓接出線桿涂半導體漆 繞包acp帶 繞包屏蔽帶 清潔應力錐 清潔電纜絕緣 套應力錐 清潔應力錐 安裝環氧套管 安裝出線桿鎖緊螺母安裝上部金具 安裝壓緊彈簧 安裝尾管 密封尾管 固定終端 固定電纜 接地 結束 二）中間接頭： 三.工藝說明： 接頭準備 臨時鋸斷電纜 剝除pvc護套和鋁護層 電纜校直 鋸電纜 剝切外半導電層 剝切絕緣砂磨絕緣表

suf201007kunming漠泉資料集 10kv高壓電纜頭制作工藝（sgbz-0605）10-1 戶內-戶外熱縮終端頭制作工藝 10（6）kv交聯聚乙烯絕緣電纜 0、參照標準： 《建筑工程施工質量驗收統一標準》gb50300-2001 《建筑電氣工程施工質量驗收規范》gb50303-2002 1、適用范圍 本工藝標準適用于一般工業與民用建筑電氣安裝工程10（6）kv交聯聚乙烯絕緣 電纜戶內、戶外熱縮終端頭制作。 2、施工準備 2.1設備及材料要求： 所用設備及材料要符合電壓等級及設計要求，并有產品合格證明。 2.2主要材料： 絕緣三叉手套、絕緣管、應力管、編織銅線、填充膠、密封膠帶、密封管、相色 管、防雨裙。輔助材料：接線端子、焊錫、清潔劑、砂布、白布、汽油、焊油。 2.3主要機具： 噴燈、壓接鉗、鋼卷尺、鋼鋸、電烙鐵、電工刀、克絲鉗、改錐、大瓷盤。 2.

1 紹興遠東熱電有限公司 熱電工程 高壓電纜頭制作安裝作業指導書 編制： 審核： 批準： 江蘇華能建設工程集團有限公司 二oo五年八月三日 2 目錄 一、適用范圍 二、編制依據 三、設備及材料要求 四、操作工藝 五、質量標準 六、安全質量 3 1適用范圍 本工藝規程適用于35kv及以下熱縮高壓電纜終端和接頭制作安裝。 2編制依據 2.1電氣裝置安裝工程電纜線路施工驗收規范gb50168-92。 2.2火電施工質量檢驗及評定標準《電氣裝置》 3施工準備 3.1設備及材料要求 3.1.1所有設備及材料要符合設計要求，并有產品合格證明。 3.1.2主要材料：絕緣三叉手套、絕緣管、應力管、編織銅線、填充膠、密封膠帶、密封 管、相色管、防雨裙。 3.1.3輔助材料：接線端子、焊錫、硅油、清潔劑、砂布、白布、汽油、焊油、線手套、 銅絲。 3.1.4主要機具：噴燈、壓接鉗、鋼卷尺

35kv高壓電纜頭制作： 外皮去800，留50屏蔽，綁地線，留50半導電（刀口處一定要 做出個斜坡，否則影響使用壽命）。纏半導電帶，縮應力管，縮紅色 管，

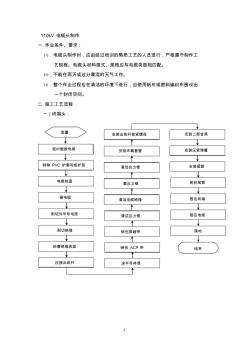

1 110kv電纜頭制作 一.作業條件、要求： ⑴．電纜頭制作時，應由經過培訓的熟悉工藝的人員進行，嚴格遵守制作工 藝規程。電纜頭材料型式、規格應與電纜類型相匹配。 ⑵．不能在雨天或過分潮濕的天氣工作。 ⑶．整個作業過程應在清潔的環境下進行，應使用帆布或塑料編織布圍設出 一個封閉空間。 二.施工工藝流程 一）終端頭： 測量 臨時鋸斷電纜 剝除pvc護套和鋁護層 電纜校直 鋸電纜 剝切外半導電層 剝切絕緣 砂磨絕緣表面 壓接出線桿涂半導體漆 繞包acp帶 繞包屏蔽帶 清潔應力錐 清潔電纜絕緣 套應力錐 清潔應力錐 安裝環氧套管 安裝出線桿鎖緊螺母安裝上部金具 安裝壓緊彈簧 安裝尾管 密封尾管 固定終端 固定電纜 接地 結束 2 二）中間接頭： 三.工藝說明： 僅說明110kv電纜頭制作的一般步驟和要點，具體制作工藝及尺寸根據電纜 頭選型不同而有所差異，詳見具體電纜

全廠電纜橋架、豎井安裝7/8 xx工程xx工程公司xx項目部 編號hgd-003高壓電纜終端制作共11頁 作業指導書 編制：年月日 審核：年月日 年月日 年月日 批準：年月日 修改內容修改人審核、批準 1 2 3 4 電纜支架、橋架制作與安裝8/8 1．編制依據 1.1中國水電顧問集團西北勘測設計研究院設計的圖紙。 1.2《電氣裝置安裝工程質量檢驗及評定規程》dl/t5161.1-2002 1.3《電氣裝置安裝工程電纜線路施工及驗收規范》gb50168－2006 1.4《電力建設安全工作規程》第1部分：火力發電廠（dl5009.1－2002） 1.5《電力建設安全與環境管理工作規定》（2002） 1.6《職業安全健康管理體系文件》[b] 2．概述： 全廠高壓電纜均采用交聯聚乙烯絕緣聚氯乙

一、高壓電纜頭制作的基本要求 電纜終端頭是將電纜與其他電氣設備連接的部件，電纜中間頭是 將兩根電纜連接起來的部件，電纜終端頭與中間頭統稱為電纜附件。 電纜附件應與電纜本體一樣能長期安全運行，并具有與電纜相同的使 用壽命。良好的電纜附件應具有以下性能： 線芯聯接好： 主要是聯接電阻小而且聯接穩定，能經受起故障電流的沖擊；長 期運行后其接觸電阻不應大于電纜線芯本體同長度電阻的1.2倍；應 具有一定的機械強度、耐振動、耐腐蝕性能；此外還應體積小、成本 低、便于現場安裝。 絕緣性能好： 電纜附件的絕緣性能應不低于電纜本體，所用絕緣材料的介質損 耗要低，在結構上應對電纜附件中電場的突變能完善處理，有改變電 場分布的措施。 2、電場分布原理 高壓電纜每一相線芯外均有一接地的（銅）屏蔽層，導電線芯與 屏蔽層之間形成徑向分布的電場。也就是說，正常電纜的電場只有從 （銅）導線沿半徑向（銅）屏蔽層

高壓電纜頭的制作，我相信每一位電修的員工再熟悉不過了，本文從理論上詳細 分析講解高壓電纜的結構和實際制作工藝要求，我私下認為是一篇好文章推薦給 大家。 有關絕緣的三個問題 1、從交聯聚乙烯電纜的結構中可以看出，在電纜主絕緣層外面有一層外半導體 和銅屏蔽，如果電纜中這層外半導體層和銅屏蔽不存在，那么三芯電纜中芯與芯 之間會不會發生絕緣擊穿？ 2、在三芯電纜終端頭中必然有一小段電纜的外半導體和銅屏蔽層被剝除，那么 該小段電纜是不是薄弱環節？ 3、能否通過少剝除外半導體和銅屏蔽層（盡量保留較長的外半導體和銅屏蔽層） 的辦法來克服這個問題?保留較長外半導體和銅屏蔽層有什么壞處？ 在電纜結構上的所謂“屏蔽”，實質上是一種改善電場分布的措施。電纜導 體由多根導線絞合而成，它與絕緣層之間易形成氣隙，導體表面不光滑，會造成 電場集中。在導體表面加一層半導電材料的屏蔽層，它與被屏蔽的

nls33型 10kv交聯電纜全冷縮戶內終端 安裝工藝圖解 (三芯電纜用) 某電纜附件有限公司 2003.10

1.10kv高壓電纜頭制作方案 10kv交聯聚乙烯電纜熱縮終端頭的戶內、戶外型式是一樣的， 其主要區別在于戶外終端一般需要防雨裙，用于增加爬電距離。 1.1實施要點 (1)電纜頭制作人員必須經過培訓合格、有高壓電纜頭制作經驗、并 有上崗操作證的熟練人員。 (2)制作工藝應嚴格按規范要求和產品說明書進行。 (3)電纜附件必須有產品合格證，并與電纜額定電壓、線芯截面和設 計選型相符，經檢查應無任何缺陷，零部件齊全。附件包裝拆除后必 須一次用完，有污損則不能再用。 (4)制作場所必須清潔干燥，無灰塵潮氣進入，空氣相對濕度在70% 以下，環境溫度宜在10℃-30℃之間，嚴禁霧、雨天施工。 (5)制作前高壓電纜必須經過整理綁扎并留有一定余量，以便電纜頭 損壞后重新做頭。 (6)從剝切電纜開始應連續操作直至制作完成，縮短絕緣暴露時間。 剝切電纜時不應損傷線芯和保留的絕緣層。 (7)

迪那2油氣處理廠電纜終端頭制作安裝 施 工 方 案 編制：郝明榮 審核： 批準： 編制單位：中國石油天然氣管道通信電力工程總公司 巴州分公司 編制日期2014年6月20日 1、編制依據 1.1電氣裝置安裝工程電纜線路施工及驗收規范（gb50168—2006） 1.2電氣裝置安裝工程電氣設備交接試驗標準（gb50150—2009） 1.3電力建設安全工作規程（線路部分） 2、編制目的： 為了確保電纜終端制作的質量，保證施工工期，保證施工過程中人員及設備的安 全，特此制定此措施。 3、工程概況及特點 本工程共分為土建和電纜頭制作兩部分，其中土建部分為迪那油氣處理廠空 氮站1#變壓器室內電纜溝施工，電纜頭制作部分為迪那油氣處理廠空氮站1#、 2#變壓器室，循環水1#、2#壓器室。以上工作地點均位于防火等級為三級的油 氣處理廠內，對防火防爆要求較高，施工人員應接受相關方

高壓電纜頭制作一(專項培訓)

... .. 1.10kv高壓電纜頭制作方案 10kv交聯聚乙烯電纜熱縮終端頭的戶內、戶外型式是一樣的，其 主要區別在于戶外終端一般需要防雨裙，用于增加爬電距離。 1.1實施要點 (1)電纜頭制作人員必須經過培訓合格、有高壓電纜頭制作經驗、并 有上崗操作證的熟練人員。 (2)制作工藝應嚴格按規范要求和產品說明書進行。 (3)電纜附件必須有產品合格證，并與電纜額定電壓、線芯截面和設 計選型相符，經檢查應無任何缺陷，零部件齊全。附件包裝拆除后必 須一次用完，有污損則不能再用。 (4)制作場所必須清潔干燥，無灰塵潮氣進入，空氣相對濕度在70% 以下，環境溫度宜在10℃-30℃之間，嚴禁霧、雨天施工。 (5)制作前高壓電纜必須經過整理綁扎并留有一定余量，以便電纜頭 損壞后重新做頭。 (6)從剝切電纜開始應連續操作直至制作完成，縮短絕緣暴露時間。 剝切電纜時不應損傷

1 1、編制依據 1.1《電氣裝置安裝工程質量檢驗及評定規程》dl/t5161.1～5161.17－2002 1.2《電纜線路施工質量檢驗》dl/t5161.5－2002 1.3《電氣裝置安裝工程電纜線路施工及驗收規范》gb50168－92 1.4《電纜敷設和接線施工導則》dzb03-97 1.5《電力建設安全工作規程第1部分：火力發電廠》dl5009.1－2002 1.6施工圖紙 《6kv廠用高壓配電裝置接線圖》13－f0086s－d0901 《機敷電纜輸出數據》

中國核工業二三建設有限公司 高壓電纜頭技術交底 一、施工準備 1.1主要安裝機具： a．熱縮槍、鋼鋸、電烙鐵、液壓鉗、電工工具等 1.2作業條件確認： a．所用電纜附件應預先試裝，檢查規格是否同電纜一致，各部件是否齊全，檢 查出廠日期，檢查包裝（密封性），防止剝切尺寸發生錯誤。 b..電纜敷設前要檢查電纜本體的絕緣，在電纜頭上找出色相排列情況，避免三芯 電纜中間頭上（為對齊相序）芯線交叉。 c.電纜敷設后要做電纜的直流耐壓試驗，試驗后對電纜頭做好密封，防止受潮。 d.中間頭電纜要留余量及放電纜的位置。 施工工藝流程 施工過程及步驟：剝外護套→鋸鋼甲→剝內護絕緣層→焊接屏蔽層接地線→銅屏 蔽層處理→剝半導電層→清潔主絕緣層表面→安裝半導電管（終端頭）→安裝分支手套→安 裝絕緣套管和接線端子 （1）剝外護套為防止鋼甲松散，應先在鋼甲切斷處內側把外護層剝?nèi)ヒ蝗?（

熱收縮式高壓電纜頭制作 擠包絕緣電纜用熱收縮電纜附件中的附加絕緣、屏蔽、護層、雨罩及分 支套等均稱為熱收縮部件。它的電場控制均采用應力控制管或應力控制帶來實 現。加熱工具可用丙烷氣體噴燈或大功率工業用電吹風機，在條件不具備的情況 下，也允許采用丁烷氣體、液化氣或汽油噴燈。一定要控制好火焰，不致過大， 操作時要不停地晃動火源，不可對準一個位置長時間加熱，以免燙傷熱收縮部件。 噴出的火焰應該是充分燃燒的，不可帶有煙，以免炭粒子吸附在熱收縮部件表面， 影響其性能。 在收縮管材時，一般要求從中間開始向兩端或從一端向另一端沿圓周方 向均勻加熱，緩慢推進，以避免收縮后的管材沿圓周方向出現厚薄不均勻和層間 夾有氣泡的現象。 熱收縮電纜附件生產廠家較多，產品的安裝尺寸和結構略有差異，現 介紹目前較為普遍采用的結構及其安裝程序。 1．熱收縮電纜終端頭 10kv三芯電纜終端頭電纜剝切圖見圖5—1。圖
