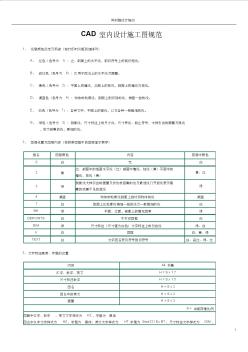

cad室內設計施工圖規范 1、線型顏色設定及用途（按打印時從粗到細排列） a、紅色（色號為1）：立、剖面上的水平線，剖切符號上的剖切短線。 b、品紅色（色號為6）：僅用于圖名上的水平線及圓圈。 c、黃色（色號為2）：平面上的墻線，立面上的柱線，剖面上的墻線及柱線。 d、湖藍色（色號為4）：物體的輪廓線，剖面上剖切到的線，稍粗一些的線。 e、白色（色號為7）：各種文字，平面上的窗線，以及各種一般粗細的線。 g、綠色（色號為3）：剖斷線，尺寸標注上的尺寸線、尺寸界線、起止符號，大樣引出的圓圈及弧線 ，較為密集的線，最細的線。 2、圖層設置及圖層內容（按附帶圖框中的圖層顯示順序） 層名圖層顏色內容圖層中顏色 0白無白 2黃 立、剖面中的地面水平線（紅）剖面中墻線、柱線（黃）平面中的 墻線、柱線（黃） 黃、紅 3綠 剖斷線大樣引出的圓圈及折線較密集的線
