技術、質量交底記錄 工程名稱延能化職工住宅工程編號12 交底項目電氣工程交底日期年月日 交底內容電氣豎井內電纜橋架工程 一、施工準備 （一）作業條件 1、土建墻體結構已彈出施工水平線,墻面抹灰及面層巳完工。 2、電纜橋架及穿樓板的預留洞日已處理好,安裝防火隔板的埋件巳整理好。 3、安裝電纜橋架所需要的支架等附件巳加工好。 4、豎井內電氣預埋管路巳整理好。 （二）材料要求 1、電氣豎井內所用的電纜橋架,規格型號要符合設計要求,采用鍍鋅制品,鍍鋅鋼 板的厚度在橋架寬度小于400mm時,厚度不小于1.5mm;在400～800mm之間時, 厚度不小于2mm;大于800mm時,厚度不小于2.5mm。 2、電纜橋架應平直,無明顯扭曲,支架應焊接牢固,無顯著變形,下料誤差應在5mm 范圍內,切口應無卷邊毛刺。 3、

電氣豎井內電纜橋架工程技術交底

共5頁，第1頁 電氣豎井內電纜橋架工程分項工程質量技術交底卡 gd2301003 施工單 位 工程名 稱 分部工程 交底部 位 日期年月日 交 底 內 容 一、施工準備 （一）作業條件 1、土建墻體結構已彈出施工水平線,墻面抹灰及面層巳完工。 2、電纜橋架及穿樓板的預留洞日已處理好,安裝防火隔板的埋件巳整理好。 3、安裝電纜橋架所需要的支架等附件巳加工好。 4、豎井內電氣預埋管路巳整理好。 （二）材料要求 1、電氣豎井內所用的電纜橋架,規格型號要符合設計要求,采用鍍鋅制品,鍍鋅鋼板的厚度在 橋架寬度小于400mm時,厚度不小于1.5mm;在400～800mm之間時,厚度不小于2mm;大于 800mm時,厚度不小于2.5mm。 2、電纜橋架應平直,無明顯扭曲,支架應焊接牢固,無顯著變形,下料誤差

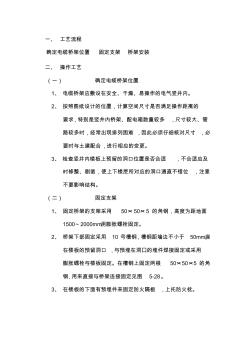

一、工藝流程 確定電纜橋架位置固定支架橋架安裝 二、操作工藝 （一）確定電纜橋架位置 1、電纜橋架應敷設在安全、干燥、易操作的電氣豎井內。 2、按照?qǐng)D紙?jiān)O(shè)計的位置，計算空間尺寸是否滿足操作距離的 要求,特別是豎井內橋架、配電箱數量較多,尺寸較大、管 路較多時,經常出現排列困難,因此必須仔細核對尺寸,必 要時與土建配合,進行相應的變更。 3、檢查豎井內樓板上預留的洞口位置是否合適,不合適應及 時修整、剔鑿,使上下樓層所對應的洞口通直不錯位,注意 不要影響結構。 （二）固定支架 1、固定橋架的支架采用50×50×5的角鋼,高度為距地面 1500～2000mm,用膨脹螺栓固定。 2、橋架下部固定采用10號槽鋼,槽鋼距墻邊不小于50mm,座 在樓板的預留洞口,與預埋在洞囗的埋件焊接固定或采用 膨脹螺栓與樓板固定。在槽鋼上固定兩根50

共6頁，第1頁 電氣豎井內電纜橋架工程分項工程質量技術交底卡 gd2301003 施工單 位 xxx建筑工程總公司 工程名 稱 xxx市xxx工程分部工程 交底部 位 日期年月日 交 底 內 容 一、施工準備 （一）作業條件 1、土建墻體結構已彈出施工水平線,墻面抹灰及面層巳完工。 2、電纜橋架及穿樓板的預留洞日已處理好,安裝防火隔板的埋件巳整理好。 3、安裝電纜橋架所需要的支架等附件巳加工好。 4、豎井內電氣預埋管路巳整理好。 （二）材料要求 1、電氣豎井內所用的電纜橋架,規格型號要符合設計要求,采用鍍鋅制品,鍍鋅鋼板的厚度在 橋架寬度小于400mm時,厚度不小于1.5mm;在400～800mm之間時,厚度不小于2mm;大于 800mm時,厚度不小于2.5mm。 2、電纜橋架應平直,無明顯

一、施工準備 （一）作業條件 1、土建墻體結構已彈出施工水平線,墻面抹灰及面層巳完工。 2、電纜橋架及穿樓板的預留洞日已處理好,安裝防火隔板的埋件巳整理好。 3、安裝電纜橋架所需要的支架等附件巳加工好。 4、豎井內電氣預埋管路巳整理好。 （二）材料要求 1、電氣豎井內所用的電纜橋架,規格型號要符合設計要求,采用鍍鋅制品,鍍鋅鋼板的厚度 在橋架寬度小于400mm時,厚度不小于1.5mm;在400～800mm之間時,厚 度不小于2mm;大于800mm時,厚度不小于2.5mm。 2、電纜橋架應平直,無明顯扭曲,支架應焊接牢固,無顯著變形,下料誤差應在5mm范圍 內,切口應無卷邊毛刺。 3、防火堵料(防火枕)、防火涂料應選用經國家鑒定的定型產品。 4、豎井內的配電箱應有出廠合格證、生產許可證、“ccc”認證標志和認證證書

一、施工準備 （一）作業條件 1、土建墻體結構已彈出施工水平線,墻面抹灰及面層巳完工。 2、電纜橋架及穿樓板的預留洞日已處理好,安裝防火隔板的埋件巳整理好。 3、安裝電纜橋架所需要的支架等附件巳加工好。 4、豎井內電氣預埋管路巳整理好。 （二）材料要求 1、電氣豎井內所用的電纜橋架,規格型號要符合設計要求,采用鍍鋅制品,鍍鋅鋼 板的厚度在橋架寬度小于400mm時,厚度不小于1.5mm;在400～800mm之間時, 厚度不小于2mm;大于800mm時,厚度不小于2.5mm。 2、電纜橋架應平直,無明顯扭曲,支架應焊接牢固,無顯著變形,下料誤差應在5mm 范圍內,切口應無卷邊毛刺。 3、防火堵料(防火枕)、防火涂料應選用經國家鑒定的定型產品。 4、豎井內的配電箱應有出廠合格證、生產許可證、“ccc”認證標志和認證

表c1-3技術交底記錄 工程名稱廊坊中建機械有限公司建設交底部位電氣豎井內電纜橋架工程 工程編號日期2011-11-25 交底說明： 請嚴格按建設單位提供的圖紙與設計院提供的資料施工，如無明確要求請遵循本技術交底資料施工。 電氣豎井內電纜橋架工程 一、施工準備 （一）作業條件 1、土建墻體結構已彈出施工水平線，墻面抹灰及面層已完工。 2、電纜橋架及穿樓板的預留洞口已處理好，安裝防火隔板的埋件已整理好。 3、安裝電纜橋架所需要的支架等附件已加工好。 4、豎井內電氣預埋管路已整理好。 （二）材料要求 1、電氣豎井內所用的電纜橋架，規格型號要符合設計要求，采用鍍鋅制品，鍍鋅鋼板的厚度在橋架寬 度小于400mm時，厚度不小于1.5mm；在400～800mm之間時，厚度不小于2mm；大于800mm時，厚度不小 于2.5mm。

tj1.5 技術交底記錄 工程名稱施工單位 交底部位工序名稱 交底提要： 交底內容： 一、施工準備 （一）作業條件 1、土建墻體結構已彈出施工水平線,墻面抹灰及面層巳完工。 2、電纜橋架及穿樓板的預留洞日已處理好,安裝防火隔板的埋件巳整理好。 3、安裝電纜橋架所需要的支架等附件巳加工好。 4、豎井內電氣預埋管路巳整理好。 （二）材料要求 1、電氣豎井內所用的電纜橋架,規格型號要符合設計要求,采用鍍鋅制品,鍍鋅鋼板的厚度在橋架 寬度小于400mm時,厚度不小于1.5mm;在400～800mm之間時,厚度不小于2mm;大于800mm時, 厚度不小于2.5mm。 2、電纜橋架應平直,無明顯扭曲,支架應焊接牢固,無顯著變形,下料誤差應在5mm范圍內,切口應無 卷邊毛刺。 3、防火堵料(防火枕)、防

一、施工準備 （一）作業條件 1、土建墻體結構已彈出施工水平線,墻面抹灰及面層巳完工。 2、電纜橋架及穿樓板的預留洞日已處理好,安裝防火隔板的埋件巳整理好。 3、安裝電纜橋架所需要的支架等附件巳加工好。 4、豎井內電氣預埋管路巳整理好。 （二）材料要求 1、電氣豎井內所用的電纜橋架,規格型號要符合設計要求,采用鍍鋅制品,鍍鋅鋼板的厚度在橋架寬度小于400mm時,厚度不小于1.5mm;在400～800mm之間時,厚度不小于2mm;大于800mm時,厚度不小于2.5mm。 2、電纜橋架應平直,無明顯扭曲,支架應焊接牢固,無顯著變形,下料誤差應在5mm范圍內,切口應無卷邊毛刺。 3、防火堵料(防火枕)、防火涂料應選用經國家鑒定的定型產品。 4、豎井內的配電箱應有出廠合格證、生產許可證、“ccc”認證標志和認證證書復印件及試驗記錄。

華夏 廣大建筑 一、施工準備 （一）作業條件 1、土建墻體結構已彈出施工水平線,墻面抹灰及面層巳完工。 2、電纜橋架及穿樓板的預留洞日已處理好,安裝防火隔板的埋件巳整理好。 3、安裝電纜橋架所需要的支架等附件巳加工好。 4、豎井內電氣預埋管路巳整理好。 （二）材料要求 1、電氣豎井內所用的電纜橋架,規格型號要符合設計要求,采用鍍鋅制品,鍍鋅鋼 板的厚度在橋架寬度小于400mm時,厚度不小于1.5mm;在400～800mm之間時, 厚度不小于2mm;大于800mm時,厚度不小于2.5mm。 2、電纜橋架應平直,無明顯扭曲,支架應焊接牢固,無顯著變形,下料誤差應在5mm 范圍內,切口應無卷邊毛刺。 3、防火堵料(防火枕)、防火涂料應選用經國家鑒定的定型產品。 4、豎井內的配電箱應有出廠合格證、生產許可證、“ccc

特別說明 此資料來自豆丁網(http://www.***.***/) 您現在所看到的文檔是使用下載器所生成的文檔 此文檔的原件位于 感謝您的支持 抱米花 http://blog.sina.com.cn/lotusbaob http://www.***.***/p-25326814.html

一、施工準備 （一）作業條件 1、土建墻體結構已彈出施工水平線,墻面抹灰及面層巳完工。 2、電纜橋架及穿樓板的預留洞日已處理好,安裝防火隔板的埋件巳整理好。 3、安裝電纜橋架所需要的支架等附件巳加工好。 4、豎井內電氣預埋管路巳整理好。 （二）材料要求 1、電氣豎井內所用的電纜橋架,規格型號要符合設計要求,采用鍍鋅制品,鍍鋅鋼 板的厚度在橋架寬度小于400mm時,厚度不小于1.5mm;在400～800mm之間時, 厚度不小于2mm;大于800mm時,厚度不小于2.5mm。 2、電纜橋架應平直,無明顯扭曲,支架應焊接牢固,無顯著變形,下料誤差應在5mm 范圍內,切口應無卷邊毛刺。 3、防火堵料(防火枕)、防火涂料應選用經國家鑒定的定型產品。 4、豎井內的配電箱應有出廠合格證、生產許可證、“ccc”認證標志和認證證

電氣豎井內電纜橋架工程分項工程質量技術交底卡 gd2301003 施工單位 工程名稱 分部工程 交底部位 日期 年月日 交 底 內 容 交 底 內 容 交 底 內 容

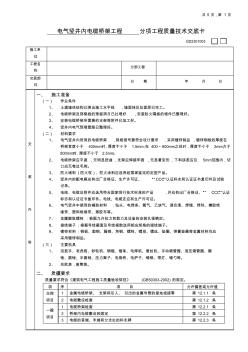

共5頁，第1頁 電氣豎井內電纜橋架工程分項工程質量技術交底卡 gd2301003 施工單 位 工程名 稱 分部工程 交底部 位 日期年月日 交 底 內 容 一、施工準備 （一）作業條件 1、土建墻體結構已彈出施工水平線,墻面抹灰及面層巳完工。 2、電纜橋架及穿樓板的預留洞日已處理好,安裝防火隔板的埋件巳整理好。 3、安裝電纜橋架所需要的支架等附件巳加工好。 4、豎井內電氣預埋管路巳整理好。 （二）材料要求 1、電氣豎井內所用的電纜橋架,規格型號要符合設計要求,采用鍍鋅制品,鍍鋅鋼板的厚度在 橋架寬度小于400mm時,厚度不小于1.5mm;在400～800mm之間時,厚度不小于2mm;大于 800mm時,厚度不小于2.5mm。 2、電纜橋架應平直,無明顯扭曲,支架應焊接牢固,無顯著變形,下料誤差應

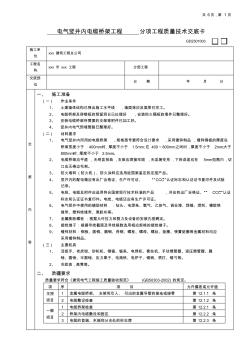

第1頁共6頁 電氣豎井內電纜橋架安裝分項工程質量技術交底卡 gd2301003 施工單 位 工程名 稱 分部工程電纜橋架安裝工程 交底部 位 主體日期2006年05月30日 交 底 內 容 一、施工準備 （一）作業條件 1、土建墻體結構已彈出施工水平線,墻面抹灰及面層巳完工。 2、電纜橋架及穿樓板的預留洞日已處理好,安裝防火隔板的埋件巳整理好。 3、安裝電纜橋架所需要的支架等附件巳加工好。 4、豎井內電氣預埋管路巳整理好。 （二）材料要求 1、電氣豎井內所用的電纜橋架,規格型號要符合設計要求,采用鍍鋅制品,鍍鋅鋼板的厚度在 橋架寬度小于400mm時,厚度不小于1.5mm;在400～800mm之間時,厚度不小于2mm;大于 800mm時,厚度不小于2.5mm。 2、電纜橋架應平直,無明顯扭曲,
