高壓電能計量裝置設計選型和接線方式問題

文章對某10kv用戶高壓電能計量裝置接線進行分析,對其正確性進行討論,并得出結論。

通過對一用戶的35kv高壓計量裝置的特殊接線進行深入分析,介紹論了三相電能表在一般情況下可以正確計量的三種接線方式,對兩種不常用的接線方式在特殊條件下能否計量進行了討論,并得出了結論。

針對高壓電能計量裝置現場接線檢查和分析存在的問題,本文提出一種借助實際接線相量圖,利用電壓相序、電壓與電流位置關系、負載性質等要素,來分析確定電能表b相電壓端的新方法和步驟,無論高壓計量裝置電壓二次回路是否接地,該方法都適用。

文章提出了一種借助相位伏安表,應用相量分析法,檢查高壓計量裝置接線的方法和步驟,其特點是無論電壓二次回路是否接地都適用。

電能計量回路的設計關系著用戶計量的準確性,文章主要介紹220kv某上網線路二次計量回路設計中的遇到的問題,設計遵循的原則及最終的設計方案。

在電力系統生產中,電能是其最終產品,因而對電能的計量管理及為重要。電能計量裝置是對電能進行計量的唯一工具,是發、供、用電三方用于供電貿易結算的唯一手段。電能計量裝置的準確與否,直接關系到發、供、用電三方的經濟效益。因此,國家計量法規定必須對電能計量裝置的準確度定期進行現場檢驗。高壓電能計量裝置通常由電壓互感器,電流

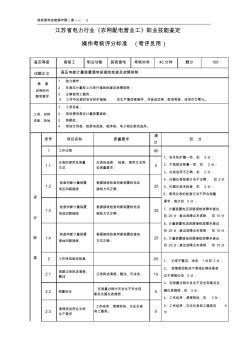

裝表接電技能操作題（高）―2 江蘇省電力行業《農網配電營業工》職業技能鑒定 操作考核評分標準(考評員用) 鑒定等級高級工職業功能裝表接電考核時間40分鐘題分100 試題正文高壓電能計量裝置通電前接線檢查及故障排除 需要 說明的問 題和要求 1．獨立操作； 2．在高壓計量柜上內進行接線檢查及故障排除； 3．正確使用工器具； 5.工作中應做好安全防護措施，發生嚴重違章操作，并造成后果，取消考核，該項目為零分。 工具、材料 設備、場地 1．工具自備； 2．現場提供高壓計量裝置接線； 3．答題紙； 4．現場萬用表、鉗型電流表、相序表、電子相位表供選用。 評 分 標 準 序號項目名稱質量要求 滿 分 扣分 1工作過程80 1、安全防護漏一項，扣3分； 2、不按規定穿著一項，扣2分； 3、儀表選用不正確，扣

隨著電力體制改革的不斷深入，電力市場化運營逐步完善，電力營銷工作客觀地要求電能計量更加準確可靠，才能保證電力系統安全、經濟、可靠運行，才能有優質、方便、規范、真誠的電力營銷，形成良好的企業信譽和形象。因此保證電能計量正常運行，準確、合理計量，是計量工作的重要環節。本文側重分析如何針對高壓電網結構來選擇計量裝置的接線方式和選擇正確的計量方式、高壓電能計量裝置正確計量應滿足的條件以及在線檢查電能計量裝置的接線的方法。

隨著高壓電網結構發展,用戶負載性質的變化。中性點接地電流對電能計產生的影響已經比較嚴重。中性點接地在電力系統中是較為復雜的問題,具體采用何種方式,需要結合到具體情況,并且要注意電能計使用。以此來確保裝置的合理性。針對高壓結構進行選擇。采用正確的計量方式在電力系統中非常的重要。本文就高壓電能計量裝置接線的合理性與正確性作簡要的闡述。

對中性點非有效接地系統中經消弧線圈、電阻接地的小電流接地系統，中性點會流過不平衡電流，若采用的計量方式不恰當，易造成電能計量裝置計量不準。介紹dl／t448-2000《電能計量裝置技術管理規程》對電能計量裝置接線方式的規定，給出中性點運行方式與電能計量裝置接線方式的對應關系、中性點絕緣系統和非中性點絕緣系統計量裝置以及互感器的接線方式，提出高壓互感器二次回路接線的要求。

針對目前電力系統高壓電能計量裝置技術監督管理中存在的一些問題,本文介紹了一種計量裝置遠程校驗與監測系統并已在益陽電廠安裝應用。該系統可以在線監測計量裝置二次回路的電力技術參數、電能表的精度、tv二次壓降、tv和ta的二次負荷等,并結合網頁數據庫實現了數據的共享。這種新技術可以解決目前電能計量管理中的諸多不足,大大提高了計量管理的工作效率和技術水平,為電能計量管理帶來了技術進步。

針對高壓電能計量裝置的現狀與存在問題,文中介紹一些改進對策與方法

針對目前高壓電能計量裝置檢測過程繁瑣,無法標定計量準確度的問題,研制了一套性能穩定可靠的高壓電能計量裝置整體誤差校驗臺,填補了高壓電能計量領域整體誤差檢測技術空白。本文介紹了高壓電能計量裝置整體誤差校驗臺的設計原理、硬件和軟件構成,給出了主要技術指標與用途,并對校驗臺的誤差進行了分析,最后介紹了校驗臺對一套高壓電能計量裝置進行整體校驗的情況,并和傳統校驗結果進行了比對。

本文以高壓用戶為研究對象，針對本地區影響高供高計用戶電能計量裝置的現狀，指出計量裝置存在的問題，分析產生計量誤差的原因。

隨著科學技術的不斷發展,電能在工業生產和人們的生活中起到越來越重要的作用。隨著對用電的需求逐漸增加,保證電網運行的穩定性和安全性是十分重要的。本文將總結配電網中高壓電能計量裝置的重要性、電能計量裝置常見的故障和電能計量裝置現場運維要點。

電能計量裝置分類及計量方式 電能表是電力企業中使用普遍的電測儀表。應用上分為：廣大用 電戶使用和電業部門自身使用。自全國主要城市(鄉鎮)推廣普及“一 戶一表”及大部分農村電網經過改造后，電能表的擁有量直線上升。 電能表(以下稱電表)不同于其他電測儀表，是《計量法》規定的 強制檢定貿易結算的計量器具。隨著我國電力事業的發展，電業部門 本身的重要經濟指標如發電量、供電量、售電量、線損等電能計量裝 置(以下稱計量裝置)，也日益增多。 裝置分類 現行有關規程規定，運行中的計量裝置按其所計量電能多少和計 量對象的重要性分為5類。 ⅰ類：月平均用電量500萬kw及以上或受電變壓器容量為10mva 以上的高壓計費用戶；200mw及以上的發電機(發電量)、跨省(市)高 壓電網經營企業之間的互饋電量交換點，省級電網經營與市(縣)供電 企業的供電關口計電量點的計量裝置。

電能計量裝置作用 電能計量裝置（表計）—是一稈秤。 隨著社會主義市場經濟體制的建立與發展，電力在推動社會經濟 進步、提高人民生活質量方面發揮著越來越多的重要作用。 電能計量管理工作是電力企業生產經營管理及電網安全運行的重要 環節，其技術和管理水平不僅事關電力工業的發展和電力企業形象而 且會影響貿易結算的準確、公正，涉及廣大電力客戶的利益。 北京電力公司地處首都的特殊位置，安全和可靠的供電是促進政治提 高、經濟發展的重要前提。同時，在電力企業營銷工作中，抓好營銷 管理，做好營銷工作也是我們的重要工作。電能計量管理工作恰恰又 是營銷工作的重要支柱之一因此必需要抓好。 電能計量管理工作是電網企業生產經營管理的重要環節。廠網分開以 后，隨著電力市場的逐步形成和完善，對上、下網電能量和客戶售電 量的計量提出了更高的要求。為更好地適應新形勢，滿足電力市場商 業化運營和加強內部管理的需要，

精心整理 頁腳內容 電能計量裝置的分類 運行中的電能計量裝置按其所計量電能的多少和計量對象的重要程度分五類 （ⅰ、ⅱ、ⅲ、ⅳ、ⅴ）進行管理。 ⅰ類電能計量裝置 月平均用電量500萬kw.h及以上或變壓器容量為10000kva及以上的高壓計 費用戶、200mw及以上發電機、發電企業上網電量、電網經營企業之間的電量交換 點、省級電網經營企業與其供電企業的供電關口計量點的電能計量裝置。 ⅱ類電能計量裝置 月平均用電量100萬kw.h及以上或變壓器容量為2000kva及以上的高壓計 費用戶、100mw及以上發電機、供電企業之間的電量交換點的電能計量裝置。 ⅲ類電能計量裝置 月平均用電量10萬kw.h及以上或變壓器容量為315kva及以上的計費用戶、 100mw以下發電機、發電企業廠(站)用電量、供電企業內部用于承包考核的計量點、 考核有功電量平衡的11

本文簡要介紹了目前高壓電能計量裝置所存在的缺陷,提出了如何采用技術手段和管理手段來提高高壓電能計量裝置的防竊電能力。

環網柜中新型高壓電能計量裝置的研制 陰靖宇,鄭永義,韓霞 (太原供電分公司,太原030012) 摘要:本文在總結環網柜現有高壓電能計量方案不足的基礎上,結合環網柜的具體特點和要求,提出了一種新 型高壓電能計量裝置的技術路線,并針對該技術路線中的電壓傳感器和ct取能電源部分進行了設計說明,最 后對該技術在某城區配網現場的運行情況進行了總結。 關鍵詞:環網柜;高壓電能計量;配網 中圖分類號:tm933文獻標識碼:b文章編號:1001-1390(2011)01-0067-05 developmentofnewhigh-voltagewatt-hourmeteringdevice forringmainunit yingjing-yu,zhengyong-y,ihanx

高壓電能計量裝置的現行檢定方法是對其組成環節電能表、電壓互感器和電流互感器等分別檢定,然后用理論計算得到的綜合誤差來衡量其準確度等級,這種評定方法不符合iec關于電能表和電能表檢驗裝置規定的基本原則,因此高壓電能計量裝置的整體校驗臺成為研究熱點。本文介紹了用標準電壓互感器、標準電流互感器和標準電能表組成高壓標準電能計量裝置,來校準新型高壓電能計量裝置整體校驗臺的方法,并對測量結果的不確定度進行了評定。

近日我國成功研制出世界首個10kv／1000a高壓電能計量標準裝置，以及新型三相四線虛地式10kv高壓電能計量現場校準裝置。該裝置解決了對工作在高壓實際環境狀態下電能測量設備的在線整體檢定和校準等問題，使我國成為國際上第一個建立10kv高壓電能計量標準裝置．并擁有真正意義上的高壓電網電能計量現場校準裝置的國家。
