消防專用水泵選用及安裝簡介

新編國家標準圖集《消防專用水泵選用及安裝》(04S204)簡介

水泵安裝 一、對基礎的要求 泵的基礎一般為混凝土?；A(chǔ)的長度應比泵的底座長出50～70 毫米，混凝土基礎的重量是應為泵機組重量的3—5倍，底座安 裝時要找平，推薦在各個方位上底座加工面每100毫米長度的不 水平度小于0.25毫米。 二、找正 找正是指調整泵和電動機旋轉中心線的位置，使它們處于同一直 線上。 無論是初次安裝還是檢修后安裝，至少應找正三次： 第一次，泵與電機擺放在底座上，尚未緊固（粗找正）； 第二次，泵與電機已緊固，進、出口法蘭螺栓沒緊固； 第三次，泵運轉24小時后。 找正方法和要求： 1、用千分表或塞尺檢查兩聯軸器法蘭端面的平行度，通常用檢 查兩端面的間隙差來代替，在圓周方向每隔900測量一下，最 大間隙與最小間隙之差(a－b)≤0.3毫米。 2、在聯軸器法蘭外園上、下、左、右四個位置檢查它們是否在 同一直線上，要求c≤0.1毫米。 找正c時

技術交底記錄 年月日 工地名稱中國物資儲運南京分公司單位工程名稱自動噴水滅火系統 分部項或 構件名稱 供水設施安裝與施工 （消防水泵和穩壓泵安裝） 內容：1、消防水泵、穩壓泵的安裝，應符合現行國家標準《機械設備安裝工程施工及驗收規范》的有關規定。 2、消防水泵和穩壓泵的規格、型號符合設計要求，并應有產品品合格證和安裝使用說明書。 3、當設計無要求時，消防水泵的出水管上應安裝檢查和試水用的放水閥門；消防水泵組的總出水管上還應安裝止回閥和壓力表，并宜安裝壓力 表和泄壓；安裝壓力表時應加設緩沖裝置。壓力表和緩沖裝置之間應安裝旋塞；壓力表量程應為工作壓力的2~2.5倍。 4、吸水管及其附件的安裝應符合下列要求： （1）吸水管上的控制閥應在消防水泵固定于基礎上之后再進行安裝，其直徑不應小于消防水泵吸水口直徑，且不應采用蝶閥； （2）當消防水泵和消防水池位于獨立

消防水泵和穩壓泵安裝 目錄 一般要求...........................................2, 吸水管和附件的安裝..................................2, 消防水泵出水管及其附件安裝(在泵安裝完畢后進行)......3 泵基礎及附件安裝....................................3, 泵的清洗和裝配......................................4, 泵的安裝...........................................4, 泵的找平、找正......................................5, 泵房管道安裝..................

消防水泵和穩壓泵安裝 目錄 一般要求...........................................2, 吸水管和附件的安裝..................................2, 消防水泵出水管及其附件安裝(在泵安裝完畢后進行)......3 泵基礎及附件安裝....................................3, 泵的清洗和裝配......................................4, 泵的安裝...........................................4, 泵的找平、找正......................................5, 泵房管道安裝..................

消防水泵和穩壓泵安裝 目錄 一般要求...........................................2, 吸水管和附件的安裝..................................2, 消防水泵出水管及其附件安裝(在泵安裝完畢后進行)......3 泵基礎及附件安裝....................................3, 泵的清洗和裝配......................................4, 泵的安裝...........................................4, 泵的找平、找正......................................5, 泵房管道安裝..................

消防水泵和穩壓泵安裝分項工程質量驗收記錄表 表g2編號：噴淋- 單位（子單位）工程名稱結構類型框架剪力墻 分部（子分部）工程名稱 建筑給水排水及采暖 自動噴水滅火系統 檢驗批數1 施工單位項目經理 序號檢驗批名稱及部位、區段 施工單位檢查評定 結果 監理（建設）單位驗收結論 1 消防水泵和穩壓泵安裝檢驗批質量驗收記錄 表 √ 檢 查 結 論 合格符合要求 項目專業技術負責人： 年月日 驗 收 結 論 監理工程師： （建設單位項目專業技術負責人） 年月日 消防水泵和穩壓泵安裝分項工程報驗申請表 工程名稱：編號：噴淋— 致：（監理單位） 我方已完成了xx消防水泵和穩壓泵安裝工作，現上報該工程報驗申請表，請予以審查和驗收。 附件：1、消防水泵和穩壓泵安裝檢驗批質量驗收記錄表1份 施工單位：（章） 項目經理： 日期： 審查意見： 項目監理機構：（

通過對傳統消防備用水泵啟動方式的分析,并提出幾點改進的方案,最后總結了消防水泵啟動的條件。

分析了消防水泵因安裝不當所產生振動的常見原因,概述了消防水泵管道設備的連接要點,闡述了消防水泵安裝施工各個步驟防止振動的技術關鍵點及工藝控制點,以確保消防水泵能長期可靠的工作。

介紹了《消防水泵接合器安裝》標準圖集修編的主要原則、內容,并對有關問題進行說明

標準圖集《消防水泵接合器安裝》修編簡介 金雷 柏誠工程技術有限公司 《消防水泵接合器安裝》是建筑防火設計和施工中常用的一冊標準圖集。原 圖集(87s164)是我院于1986年編制的。迄今為止，已使用了十多年。在這十幾 年中，隨著我國社會和經濟的深刻變革，工業與民用建筑建設事業的迅速發展， 技術的不斷進步，許多新技術、新產品的出現，原因集中的內容已不能適應新情 況，不能滿足當前實際和今后行業發展的需要，急需協調解決和重新修編。 為此，依照“建設［1999］202號關于印發《一九九九年國家建筑標準設計 編制工作計劃》的通知”，我院接受國家建筑標準設計研究所委托，承擔了《消 防水泵接合器安裝》圖集的修編。修編圖集于1999年底送審并通過審查，于2000 年5月交付出版?，F(xiàn)將有關該圖集的修編情況簡介如下： 一圖集修編的原則 圖集修編的原則是：能反映出國家經濟建設和發展

描述了在柴油驅動的消防水泵中柴油機選用應該注意和考慮的問題，闡述了經fm／ul認證的專用消防泵柴油機和應急發電用的柴油機的差異，說明了應急發電柴油機如果應用在消防泵上所存在的缺陷。

消防水泵 安裝尺寸圖 型號lbhc2ac14-d1dd11n-d xbd2.3/ 5-50 34 0 25 5 65 0 1 6 0 10 0 20 5 4-1 8.5 1 6 5 12 5 4- 17 .5 xbd2.3/ 1-25 30 0 20 5 52 0 1 2 5 8016 0 4-1 8.5 1 2 0 904- 17 .5 xbd6.0/ 25-100 55 0 51 0 12 00 2 5 0 15 5 30 0 4-1 8.5 2 2 0 18 0 8- 17 .5 xbd7.2/ 30-100 55 0 52 0 13 00 2 5 0 15 5 30 0 4-

工程消防水泵安裝施工方案 第頁1 消防水泵安裝方案 一、編制依據 本方案是依據以下資料編制的： 1、向陽市場b座消防科提供的消防水泵技術資料； 2、國家現執行規范； 《壓縮機、風機、泵安裝工程施工及驗收規范》gb50275-98 《機械設備安裝工程施工及驗收通用規范》gb50231－98 《機械設備安裝工程施工及驗收通用規范》gb0231－98 《石油化工給排水管道工程施工及驗收規范》sh3533－2003 《電氣裝置安裝工程旋轉電機施工及驗收規范》gb50170-92 《電氣裝置安裝工程接地裝置施工及驗收規范》gb50169-92 《電氣裝置安裝工程電纜線路施工及驗收規范》gb50168-92 《電氣裝置安裝工程高壓電器施工及驗收規范》gbj147-90 3、我單位編制的施工組織設計以及首站配套改造安裝工程施工方案； 二、工程概況 （一）概

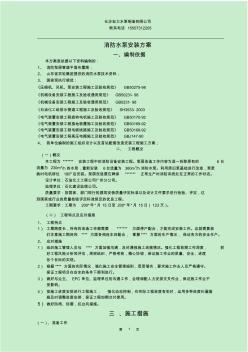

長沙宏力水泵制造有限公司 聯系電話15507312205 第頁1 消防水泵安裝方案 一、編制依據 本方案是依據以下資料編制的： 1、消防泵房管道平面布置圖； 2、山東省雙輪集團提供的消防水泵技術資料； 3、國家現執行規范； 《壓縮機、風機、泵安裝工程施工及驗收規范》gb50275-98 《機械設備安裝工程施工及驗收通用規范》gb50231－98 《機械設備安裝工程施工及驗收通用規范》gb0231－98 《石油化工給排水管道工程施工及驗收規范》sh3533－2003 《電氣裝置安裝工程旋轉電機施工及驗收規范》gb50170-92 《電氣裝置安裝工程接地裝置施工及驗收規范》gb50169-92 《電氣裝置安裝工程電纜線路施工及驗收規范》gb50168-92 《電氣裝置安裝工程高壓電器施工及驗收規范》gbj147-90 4、我單位編制的施工組織設計以及首站配套改造安裝

消防水泵接合器安裝

消防水泵接合器安裝分項工程質量驗收記錄表 表g2編號：噴淋- 單位（子單位）工程名稱結構類型框架剪力墻 分部（子分部）工程名稱 建筑給水排水及采暖 自動噴水滅火系統 檢驗批數1 施工單位項目經理 序號檢驗批名稱及部位、區段 施工單位檢查評定 結果 監理（建設）單位驗收結論 1消防水泵接合器安裝檢驗批質量驗收記錄表√ 檢 查 結 論 合格符合要求 項目專業技術負責人： 年月日 驗 收 結 論 監理工程師： （建設單位項目專業技術負責人） 年月日 消防水箱安裝分項工程報驗申請表 工程名稱：編號：噴淋--xx 致：（監理單位） 我方已完成了xx消防水泵接合器安裝工作，現上報該工程報驗申請表，請予以審查和驗收。 附件：1、消防水泵接合器安裝檢驗批質量驗收記錄表1份 施工單位：（章） 項目經理： 日期： 審查意見： 項目監理機構：（章） 監理

一、消防水系統施工方案 2、管道工程施工工藝、方法及技術措施： 2.1施工準備： 施工準備是保證施工順利進行的前提，主要包括技術準備、物質準備、組織 準備以及作業條件的準備等，其具體內容是： 2.1.1熟悉與本工程有關的建設文件，了解工程特點和施工總體要求： 2.1.2研究施工圖紙，了解設計意圖和適用規范，認真做好圖紙會審工作， 施工圖上存在的問題要商定解決辦法，并在施工圖會審紀要中反映出來： 2.1.3編制施工方案、施工圖預算和用料計劃： 2.1.4根據現場施工條件和施工組織總設計的要求規化本專業工種的臨時 設施和施工用場地的布置； 2.1.5根據土建施工進度情況組織勞動力進場施工； 2.1.6按施工要求組織機具、材料進場； 2.1.7由工程項目經理和有關技術負責人組織進場施工人員認真學習施工 圖，明確設計意圖和質量要求并逐級進行技術交底，其內容主要包括工程特點、

一、消防水系統施工方案 2、管道工程施工工藝、方法及技術措施： 2.1施工準備： 施工準備是保證施工順利進行的前提，主要包括技術準備、物質準備、組織 準備以及作業條件的準備等，其具體內容是： 2.1.1熟悉與本工程有關的建設文件，了解工程特點和施工總體要求： 2.1.2研究施工圖紙，了解設計意圖和適用規范，認真做好圖紙會審工作， 施工圖上存在的問題要商定解決辦法，并在施工圖會審紀要中反映出來： 2.1.3編制施工方案、施工圖預算和用料計劃： 2.1.4根據現場施工條件和施工組織總設計的要求規化本專業工種的臨時 設施和施工用場地的布置； 2.1.5根據土建施工進度情況組織勞動力進場施工； 2.1.6按施工要求組織機具、材料進場； 2.1.7由工程項目經理和有關技術負責人組織進場施工人員認真學習施工 圖，明確設計意圖和質量要求并逐級進行技術交底，其內容主要包括工程特點、

污水處理中常用水泵介紹及選用

選擇和應用應符合規定 1.消防水泵的性能應滿足消防給水系統所需流量和壓力的要求； 2.消防水泵所配驅動器的功率應滿足所選水泵流量揚程性能曲線上任何一 點運行所需功率的要求； 3.當采用電動機驅動的消防水泵時，應選擇電動機干式安裝的消防水泵； 4.流量揚程性能曲線應為無駝峰、無拐點的光滑曲線、零流量時的壓力不應 大于設計工作壓力的140%，且宜大于設計工作壓力的120%； 5.當出流量為設計流量的150%時，其出口壓力不應低于設計工作壓力的 65%； 6.泵軸的密封方式和材料應滿足消防水泵在低流量時運轉的要求； 7.消防給水同一泵組的消防水泵型號宜一致，且工作泵不宜超過3臺； 8.多臺消防水泵并聯時，應校核流量疊加對消防水泵出口壓力的影響。 主要材質應符合規定 1.水泵外殼宜為球墨鑄鐵； 2.葉輪宜為青銅或不銹鋼。 采用柴油機消防水泵時應符合規定 1.柴油機消防水泵應采用壓縮式點

隨著經濟的快速發展,城市高層建筑物的增多,在建筑消防系統中水泵起著無可替代作用,本文著重探討水泵的選型及安裝控制要點。
