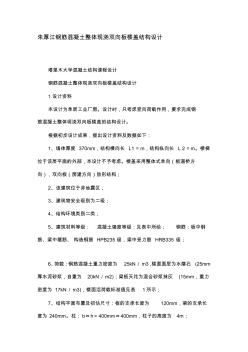

朱厚江鋼筋混凝土整體現澆雙向板樓蓋結構設計

塔里木大學混凝土結構課程設計 1 鋼筋混凝土整體現澆雙向板樓蓋結構設計 1.設計資料 本設計為單層工業廠房。設計時，只考慮豎向荷載作用，要求完成鋼筋混凝土整體現澆 雙向板樓蓋的結構設計。 根據初步設計成果，提出設計資料及數據如下： 1、墻體厚度370mm，結構橫向長l1＝24m，結構縱向長l2＝30m。樓梯位于該層平面的外 部，本設計不予考慮。樓蓋采用整體式單向（板道橋方向），雙向板（房建方向）肋形結構； 2、該建筑位于非地震區； 3、建筑物安全級別為二級； 4、結構環境類別二類； 5、建筑材料等級：混凝土強度等級：見表中所給；鋼筋：板中鋼筋、梁中箍筋、構 造鋼筋hpb300級，梁中受力筋hrb335級； 6、荷載：鋼筋混凝土重力密度為25kn／m3，樓面面層為水磨石(25mm厚水泥砂漿，自重 為20kn／m2)；梁板天花為混合砂漿抹灰(15mm，重力密度為

塔里木大學混凝土結構課程設計 1 鋼筋混凝土整體現澆雙向板樓蓋結構設計 1.設計資料 本設計為單層工業廠房。設計時，只考慮豎向荷載作用，要求完成鋼筋混凝土整體現澆 雙向板樓蓋的結構設計。 根據初步設計成果，提出設計資料及數據如下： 1、墻體厚度370mm，結構橫向長l1＝24m，結構縱向長l2＝30m。樓梯位于該層平面的外 部，本設計不予考慮。樓蓋采用整體式單向（板道橋方向），雙向板（房建方向）肋形結構； 2、該建筑位于非地震區； 3、建筑物安全級別為二級； 4、結構環境類別二類； 5、建筑材料等級：混凝土強度等級：見表中所給；鋼筋：板中鋼筋、梁中箍筋、構 造鋼筋hpb300級，梁中受力筋hrb335級； 6、荷載：鋼筋混凝土重力密度為25kn／m3，樓面面層為水磨石(25mm厚水泥砂漿，自重 為20kn／m2)；梁板天花為混合砂漿抹灰(15mm，重力密度為

北京科技大學 課程設計 設計題目：鋼筋混凝土現澆雙向板樓蓋設計 課程名稱：鋼筋混凝土結構設計 院系：土環學院土木工程系 班級： 姓名： 學號： 設計時間：2014年6月 鋼筋混凝土現澆雙向板樓蓋設計 1 目錄 一、設計任務書................................................................................2 1.設計目的和方法......................................................................2 2.設計資料...................................................................................2 3.設計內容.

課程設計(論文) 題目名稱鋼筋混凝土整體現澆單向板樓蓋結構設計 課程名稱混凝土結構設計 學生姓名任威 學號1141001142 系、專業城市建設及土木工程 指導教師宋娟 2014年05月10日 邵陽學院課程設計（論文）任務書 年級專業 11級土木工程房 建方向 學生姓名學號 題目名稱 鋼筋混凝土整體現澆單向板樓蓋結構 設計 設計時間第13-14周 課程名稱 混凝土結構 設計 課程編號101000153設計地點1c302 一、課程設計（論文）目的 1、了解單向板肋梁樓蓋的荷載傳遞關系及其計算簡圖的確定； 2、通過板及次梁的計算，熟練掌握考慮塑性內力重分布的計算方法； 3、通過主梁的計算，熟練掌握按彈性理論求內力的方法，并熟悉內力包絡 圖和材料包絡圖的 繪制方法； 4、了解并熟悉現澆梁板的有關構造要求； 5、掌握鋼筋混凝土

目錄 1、設計任務書 2、設計計算書 3、平面結構布置 4、板的設計 5、次梁的設計 6、主梁的設計 7、關于計算書及圖紙的幾點說明 附圖1、板的配筋圖 附圖2、次梁的配筋圖 附圖3、主梁配筋圖 1 現澆雙向板樓蓋設計任務書 1、計算書部分 ⑴雙向板 梁格布置，截面高度確定，計算簡圖確定，荷載計算，內力計 算，配筋計算，選用實際鋼筋尺寸，建議采用彈性理論計算。 ⑵支承梁 截面尺寸確定，計算簡圖確定，荷載計算，內力計算，配筋計 算（縱向腕力鋼筋和箍筋計算），鋼筋布置（可采用典型鋼筋布 置）。 2、圖紙部分（2＃圖紙） ⑴整個樓蓋范圍內的平面圖（按比例繪制，要求有軸線，兩道 尺寸，構件的編號，材料圖例線，板、梁的剖面圖）。 ⑵板結構配筋平面圖（按比例繪制，要求有鋼筋的尺寸、位置 以及分布筋的截面尺寸、位置等，可選1/2平面或者1/4） ⑶雙向支承梁的結構立面圖、斷面圖

目錄 1、設計任務書 2、設計計算書 3、平面結構布置 4、板的設計 5、次梁的設計 6、主梁的設計 7、關于計算書及圖紙的幾點說明 附圖1、板的配筋圖 附圖2、次梁的配筋圖 附圖3、主梁配筋圖 1 現澆雙向板樓蓋設計任務書 1、計算書部分 ⑴雙向板 梁格布置，截面高度確定，計算簡圖確定，荷載計算，內力計 算，配筋計算，選用實際鋼筋尺寸，建議采用彈性理論計算。 ⑵支承梁 截面尺寸確定，計算簡圖確定，荷載計算，內力計算，配筋計 算（縱向腕力鋼筋和箍筋計算），鋼筋布置（可采用典型鋼筋布 置）。 2、圖紙部分（2＃圖紙） ⑴整個樓蓋范圍內的平面圖（按比例繪制，要求有軸線，兩道 尺寸，構件的編號，材料圖例線，板、梁的剖面圖）。 ⑵板結構配筋平面圖（按比例繪制，要求有鋼筋的尺寸、位置 以及分布筋的截面尺寸、位置等，可選1/2平面或者1/4） ⑶雙向支承梁的結構立面圖、斷面圖

目錄 1、設計任務書 2、設計計算書 3、平面結構布置 4、板的設計 5、次梁的設計 6、主梁的設計 7、關于計算書及圖紙的幾點說明 附圖1、板的配筋圖 附圖2、次梁的配筋圖 附圖3、主梁配筋圖 1 現澆雙向板樓蓋設計任務書 1、計算書部分 ⑴雙向板 梁格布置，截面高度確定，計算簡圖確定，荷載計算，內力計 算，配筋計算，選用實際鋼筋尺寸，建議采用彈性理論計算。 ⑵支承梁 截面尺寸確定，計算簡圖確定，荷載計算，內力計算，配筋計 算（縱向腕力鋼筋和箍筋計算），鋼筋布置（可采用典型鋼筋布 置）。 2、圖紙部分（2＃圖紙） ⑴整個樓蓋范圍內的平面圖（按比例繪制，要求有軸線，兩道 尺寸，構件的編號，材料圖例線，板、梁的剖面圖）。 ⑵板結構配筋平面圖（按比例繪制，要求有鋼筋的尺寸、位置 以及分布筋的截面尺寸、位置等，可選1/2平面或者1/4） ⑶雙向支承梁的結構立面圖、斷面圖

目錄 1、設計任務書 2、設計計算書 3、平面結構布置 4、板的設計 5、次梁的設計 6、主梁的設計 7、關于計算書及圖紙的幾點說明 附圖1、板的配筋圖 附圖2、次梁的配筋圖 附圖3、主梁配筋圖 1 現澆雙向板樓蓋設計任務書 1、計算書部分 ⑴雙向板 梁格布置，截面高度確定，計算簡圖確定，荷載計算，內力計 算，配筋計算，選用實際鋼筋尺寸，建議采用彈性理論計算。 ⑵支承梁 截面尺寸確定，計算簡圖確定，荷載計算，內力計算，配筋計 算（縱向腕力鋼筋和箍筋計算），鋼筋布置（可采用典型鋼筋布 置）。 2、圖紙部分（2＃圖紙） ⑴整個樓蓋范圍內的平面圖（按比例繪制，要求有軸線，兩道 尺寸，構件的編號，材料圖例線，板、梁的剖面圖）。 ⑵板結構配筋平面圖（按比例繪制，要求有鋼筋的尺寸、位置 以及分布筋的截面尺寸、位置等，可選1/2平面或者1/4） ⑶雙向支承梁的結構立面圖、斷面圖

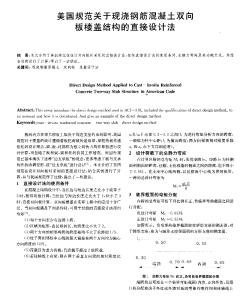

本文介紹了美國規范在設計雙向板時采用的直接設計法,包括直接設計法的使用條件、總靜力彎矩及其分配方式。并結合實例進行了計算,得出了一些結論。

美國規范關于現澆鋼筋混凝土雙向板樓蓋結構的直接設計法——本文介紹了美國規范在設計雙向板時采用的直接設計法，包括直接設計法的使用條件、總靜力彎矩及其分配方式。并結合實例進行了計算，得出了一些結論。

鋼筋混凝土板肋形結構設計 一、設計基本資料 某水電站副廠房樓蓋為3級建筑物，采用現澆鋼筋混凝土單向板肋形結構。 廠房現澆整體式鋼筋混凝土肋形樓蓋平面尺寸l1×l2為30m×19.8m，廠房周圍 用240mm厚磚墻砌筑。 樓板構造及荷載：現澆板面面層采用20mm厚水泥砂漿，20kn/m3；現澆鋼筋 混凝土板容重25kn/m 3 ；板底、梁側均為15mm厚混合砂漿粉刷17kn/m 3 。 樓面均布活荷載設計為6.0kn/m2。 材料：本設計將采用c20混凝土，板中鋼筋及梁中箍筋均用hpb235箍筋， 其它用hrb335鋼筋。板、次梁、主梁的端支座擱置長度分別為120mm、240mm、 240mm，鋼筋混凝土柱截面尺寸為400mm×400mm。 二、樓蓋結構的平面布置 主梁沿橫向布置，次梁沿縱向布置，主梁的跨度為6.6m，次梁的跨度為6m， 主梁每跨

鋼筋混凝土板肋形結構設計 一、設計基本資料 某水電站副廠房樓蓋為3級建筑物，采用現澆鋼筋混凝土單向板肋形結構。 廠房現澆整體式鋼筋混凝土肋形樓蓋平面尺寸l1×l2為30m×19.8m，廠房周圍 用240mm厚磚墻砌筑。 樓板構造及荷載：現澆板面面層采用20mm厚水泥砂漿，20kn/m3；現澆鋼筋 混凝土板容重25kn/m 3 ；板底、梁側均為15mm厚混合砂漿粉刷17kn/m 3 。 樓面均布活荷載設計為6.0kn/m2。 材料：本設計將采用c20混凝土，板中鋼筋及梁中箍筋均用hpb235箍筋， 其它用hrb335鋼筋。板、次梁、主梁的端支座擱置長度分別為120mm、240mm、 240mm，鋼筋混凝土柱截面尺寸為400mm×400mm。 二、樓蓋結構的平面布置 主梁沿橫向布置，次梁沿縱向布置，主梁的跨度為6.6m，次梁的跨度為6m， 主梁每跨

鋼筋混凝土板肋形結構設計 一、設計基本資料 某水電站副廠房樓蓋為3級建筑物，采用現澆鋼筋混凝土單向板肋形結構。 廠房現澆整體式鋼筋混凝土肋形樓蓋平面尺寸l1×l2為30m×19.8m，廠房周圍 用240mm厚磚墻砌筑。 樓板構造及荷載：現澆板面面層采用20mm厚水泥砂漿，20kn/m3；現澆鋼筋 混凝土板容重25kn/m 3 ；板底、梁側均為15mm厚混合砂漿粉刷17kn/m 3 。 樓面均布活荷載設計為6.0kn/m2。 材料：本設計將采用c20混凝土，板中鋼筋及梁中箍筋均用hpb235箍筋， 其它用hrb335鋼筋。板、次梁、主梁的端支座擱置長度分別為120mm、240mm、 240mm，鋼筋混凝土柱截面尺寸為400mm×400mm。 二、樓蓋結構的平面布置 主梁沿橫向布置，次梁沿縱向布置，主梁的跨度為6.6m，次梁的跨度為6m， 主梁每跨

65 第三章鋼筋砼樓蓋結構設計 第一節概述 一、正確合理地進行樓蓋結構設計的重要性 樓蓋是房屋結構中的重要組成部分。在整個房屋的材料用量和造價方面，樓蓋所占的比 例是相當大的，因此合理選擇樓蓋的結構型式、正確合理地進行樓蓋結構設計對建筑物的使 用、美觀以及技術經濟指標都具有十分重要的意義。 ●其重要性具體表現在： （1）、在一幢混合結構的房屋中，樓蓋（屋蓋）的造價約占房屋總造價的30%～40%；在 6～12層的框架結構中，樓蓋的用鋼量約占總用鋼量的30%～50%；在鋼筋砼高層建筑中，砼 樓蓋的自重占總自重的50%～60%。因此降低樓蓋的造價和自重對降低整個建筑物的造價和 自重都是非常重要的。 （2）、減小樓蓋的結構高度，從建筑上說，可以降低層高；當總高一定時可以增加層數， 對一幢30層的樓而言，每層降低0.1m就可增加一層。從結構上說，降低層高意味著減

目錄 1、設計任務書--------------------------------------------------------2 2、設計計算書--------------------------------------------------------4 3、平面結構布置-----------------------------------------------------4 4、板的設計-----------------------------------------------------------4 5、次梁的設計--------------------------------------------------------8 6、主梁的設計-----------------------------------------------------

目錄 1、設計任務書--------------------------------------------------------2 2、設計計算書--------------------------------------------------------4 3、平面結構布置-----------------------------------------------------4 4、板的設計-----------------------------------------------------------4 5、次梁的設計--------------------------------------------------------8 6、主梁的設計-----------------------------------------------------

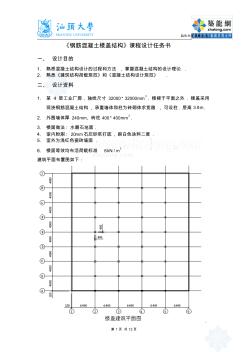

汕頭大學課程設計 第1頁共12頁 《鋼筋混凝土樓蓋結構》課程設計任務書 一、設計目的 1.熟悉混凝土結構設計的過程和方法,掌握混凝土結構的設計理論. 2.熟悉《建筑結構荷載規范》和《混凝土結構設計規范》. 二、設計資料 1.某4層工業廠房,軸線尺寸2mm32000*32000.樓梯于平面之外.樓蓋采用 現澆鋼筋混凝土結構,承重墻體和柱為磚砌體求寬敞,可設柱.層高m9.3. 2.外圍墻體厚mm240,磚柱2400*400mm. 3.樓面做法:水磨石地面. 4.室內粉刷:mm20石灰砂漿打底,刷白色涂料二度. 5.室外為淺紅色瓷磚墻面. 6.樓面等效均布活荷載標準26/knm 建筑平面布置圖如下： . 汕頭大學課程設計 第2頁共12頁 按高跨比條件，要地板厚4000/
