空氣質量自動監測系統

干法監測子站主要由樣品采集、空氣自動分析儀、氣象參數傳感器、動態自動校準系統、數據采集和傳輸系統以及條件保證系統等組成。

SO2自動分析儀:基于SO2分子接收紫外線(214 nm)能量成為激發態分子，在返回基態時，發出特征熒光，由光電倍增管將熒光強度信號轉換成電信號，通過電壓/頻率轉換成數字信號送給CPU進行數據處理。當SO2濃度較低，激發光程較短且背景為空氣時，熒光強度與SO2濃度成正比。采用空氣除烴器可消除多環芳烴(PAHs)對測量的干擾。

NO與O3發生反應生成激發態的NO2*，在返回基態時發射特征光，發光強度與NO濃度成正比。NO2不與O3發生反應，可通過鉬催化還原反應(315℃)將NO2轉換成NO后進行測量。如果樣氣通過鉬轉換器進入反應管，則測量的是NOx，NOx與NO濃度之差即為NO2。

利用O3分子吸收射入中空玻璃管的254 nm的紫外光，測量樣氣的出射光強。通過電磁閥的切換，測量滌除O3后的標氣的出射光強。二者之比遵循比爾-朗伯公式，據此可得到O3濃度值。

儀器利用恒流抽氣泵進行采樣，大氣中的懸浮顆粒被吸附在β源和蓋革計數器之間的濾紙表面，抽氣前后蓋革計數器計數值的改變反映了濾紙上吸附灰塵的質量，由此可以得到單位體積空氣中懸浮顆粒的濃度。

對自動分析儀的自動校準通過動態自動校準系統完成，該系統包括動態自動校準儀、零氣發生器、標準氣源。

我國尚未出臺各主要大氣自動分析儀的技術條件要求，表1是中國環境監測總站驗收DASIBI公司產品時的驗收標準。美國EPA對自動分析儀的性能指標要求(40 CFR PART 53)見表2。

表1 DASIBI公司產品的驗收標準

指標 SO2 NOx O3 CO PM10

24 h零漂 <±5 ppb <5 ppb <5 ppb 0.5 ppm 各臺儀器間的平行性≤±7%

24 h標漂 <±5 ppb <5 ppb <5 ppb 0.5 ppm

線性度 <±5 ppb <5 ppb <5 ppb 0.5 ppm

響應時間(t90) 5 min 5 min 2 min 2 min

重現性 5 ppb 5 ppb 20 ppb 0.5 ppm

流量范圍 300~800 ml/min 250~700 ml/min 1.0~3.0 L/min 1.0 L/min (16.7±1%)L/min

表2 美國EPA對大氣自動分析儀的技術性能要求

性能參數 SO2 NO2 CO 光化學氧化劑

量程 0~0.5 0~0.5 0~50 0~0.5

噪聲 0.005 0.005 0. 50 0.005

MDL(ppm) 0.01 0.01 1.0 0.01

24 h零漂 ±0.02 ±0.02 ±1.0 ±0.02

24 h標漂(20%) ±20% ±20% ±10% ±20%

24 h標漂(80%) ±5% ±5% ±2.5% ±5%

1.可以在計算機WindowsTM操作系統下方便的操作、設置和標定Ambirak系統;

2.遠端主機可實現對系統的遠程控制和通訊功能

3.自動生成數據報表、標定報告、審查報告和事件報告4.完備的系統記錄和診斷記錄，便于數據審計和技術維護

5.單一界面的完全一體式系統;

6.以原始信號(用于審查)和監測數據(標定后，單位ppm/ug.m-3)兩種方式存儲數據;

7.系統可存儲多年的每分鐘平均值數據;

8.專用接口可方便的集成如氣象儀、顆粒物監測儀等外圍監測設備;

9.可選購報表軟件包，生成與歐盟(EU)或世界衛生組織WHO格式一致的監測數據報表;

10.快捷的通訊傳輸速度可節省通訊費用。

AMBILOG PC 規格(典型配置):1.2G硬盤16Mb RAM ,windows 3.1或windows 95操作系統

Ambirak系統可選配置

內部分析模塊 其它監測設備

氮氧化物NOX BTEX(苯、甲苯、乙苯、二甲苯)

二氧化硫SO2 TSP/PM10顆粒物監測器

硫化氫H2S 風速、風向

一氧化碳CO 溫度

臭氧O3 相對濕度

甲烷/非甲烷碳氫化合物 大氣氣壓

氨氣NH3 雨量計

太陽輻射

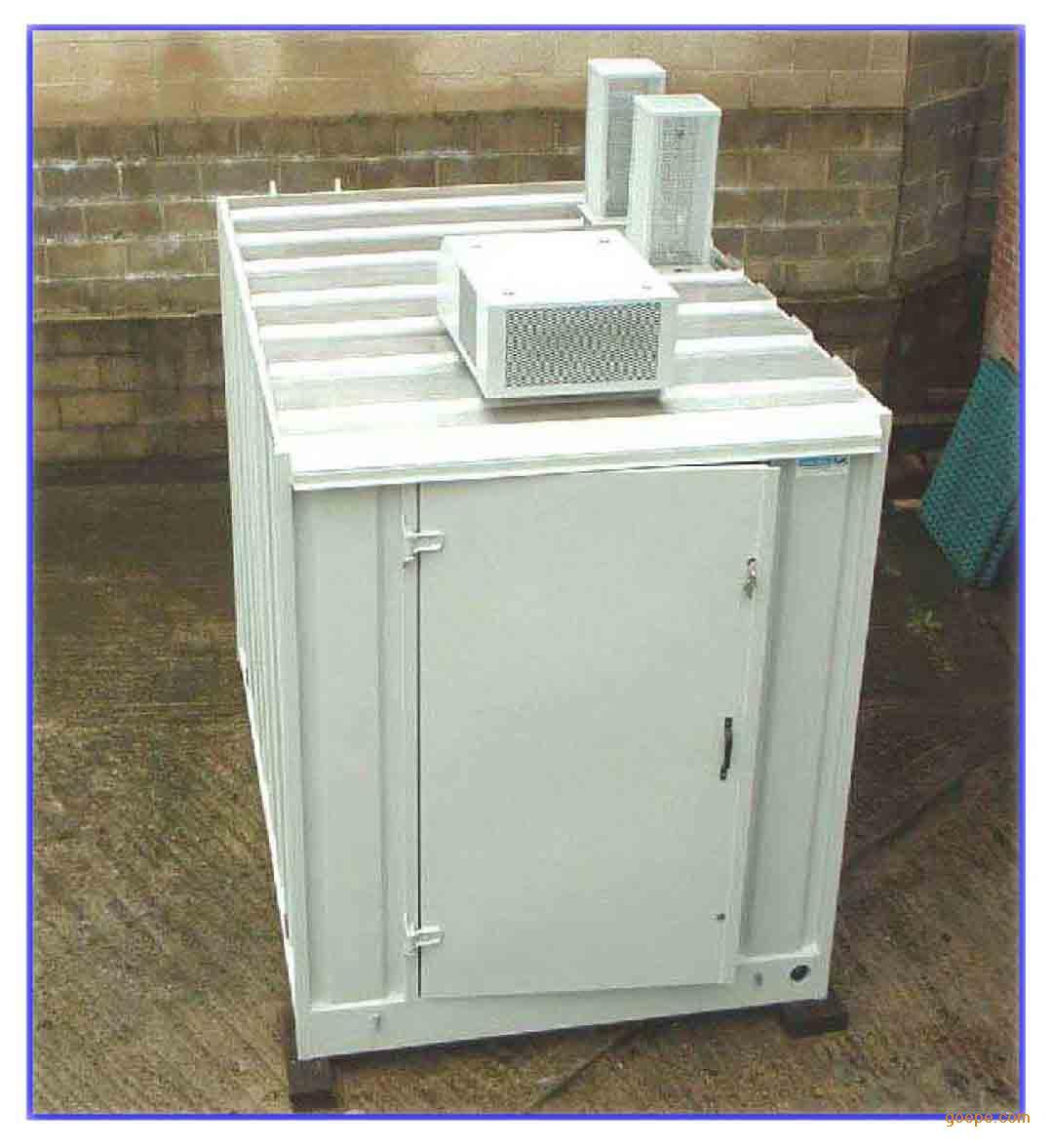

(注:Ambirak系統可以安裝在可移動機柜內，也可以安裝在空氣質量監測點的機房內，還可以安裝在監測車內進行空氣質量巡檢監測。)

環境空氣質量自動監測系統是一套自動監測儀器為核心的自動"測-控"系統?？諝赓|(zhì)量的自動監測系統一般采用濕法和干法兩種方式。濕法的測量原理是庫侖法和電導法等，需要大量試劑，存在試劑調整和廢液處理等問題，操作繁瑣，故障率高，維護量大。該法以日本為主，但自1996年起，日本在法定的測量方法中增加了干式測量原理，濕法現已處于淘汰階段。干法基于物理光學測量原理，使樣品始終保持在氣體狀態，沒有試劑的損耗，維護量較小。干法以歐美國家為主，代表了先進的發展趨勢。

激光粉塵儀具有內置濾膜在線采樣器,在連續監測粉塵濃度的同時,可收集到顆粒物,以便對其成份進行分析，并求出質量濃度轉換系數K值?？芍弊x粉塵質量濃度(mg/m),具有PM10、PM5、PM2.5、PM1.0及TSP切割器供選擇.儀器采用了強力抽氣泵，和對可吸入塵PM2.5進行監測。

儀器符合工業企業衛生標準(GBZ1-2002)、工作場所有害因素接觸限值(GBZ2-2002)標準、衛生部WS/T206-2001《公共場所空氣中可吸入顆粒物(PM10)測定法-光散射法》標準、勞動部LD98-1996《空氣中粉塵濃度的光散射式測定法》標準以及鐵道部TB/T2323-92《鐵路作業場所空氣中粉塵測定相對質量濃度與質量濃度的轉換方法》等行業標準以及衛生部衛法監發[2003] 225號文件發布的《公共場所集中空調通風系統衛生規范》。

主要技術指標

1、 配置40mm濾膜在線采樣器;

2、 直讀粉塵質量濃度(mg/m3),1分鐘出結果

3、檢測靈敏度:(L) 0.01mg/m;(H) 0.001mg/m。

4、重復性誤差:±2%

5、測量精度:±10%

6、測量范圍:(L) 0.01~100 mg/m;(H)0.001~10 mg/m。

7、 具有公共場所監測模式、大氣環境監測模式以及勞動衛生模式?？捎嬎慵訖?quán)平均值(TWA)和短時間接觸允許濃度(STEL) 等。

8、 存 貯:可循環存儲999組數據。

9、定時采樣:可設定測量時間(1~9999)秒，關機時間(0~9999)秒，預熱時間(0~10)秒及采樣次數(1~9999)次。

10、 粉塵濃度超標報警閾值設定:濃度最大閾值: 65mg/m3;測定時間:(1~9999)秒

11、輸出接口:

(1)PC機通訊接口:RS232;RS485;GPRS通訊

(2)微型打印機輸出接口;

(3)模擬量輸出接口:0-1V;可選4-20mA

12、具有濕度修正功能，數據更加精確

13、 重量:2.4kg。195mm*85mm*132mm

系統軟件的開發立足于基礎建設，功能設計上高度濃縮，極大限度減少對操作系統的要求，幾乎不依賴于其它應用軟件的支持，運行環境要求低，易于安裝使用和維護，屬綠色環保軟件，適宜于長期穩定運行。

測試項目可以由用戶設置組態，適應不同的子站配置。 可對一次儀表輸出模擬信號采集，并進行A/D轉換。 可通過RS232、RS485口直接采集帶通訊功能的一次儀表的數據。 可連接MODEM(調制解調器)通過電話線路與中心站遠程聯系，實現數據傳輸及控制。 采集數據可用圖形動態顯示，以分鐘平均值為基本數據，自動生成數據文件。 可查閱任意一日的原始數據，統計小時平均值及污染指數，生成日報、周報、月報、年報等，并可打印輸出。 可將任意一日的原始數據和統計小時均值以文本文件導出。 可以控制一次儀表的調零。 可主動呼叫向遠程發送任意一日任意時段的數據。

測試項目可以由用戶設置組態，適應不同的子站配置。 可連接MODEM(調制解調器)或通過公用電話系統(PSDN)與子站系統連接，實時觀察子站的監測，圖形動態顯示。 可遠程調傳子站任意時段的歷史數據。 子站數據調入中心站后，可查閱任意子站任意一日的原始數據，統計小時平均值及污染指數，生成日報、周報、月報、年報等，并可打印輸出。 可將各子站的統計日報數據轉入年度數據庫，以進一步編輯處理，導出為可上報的國家標準要求的數據庫文件，如:生成日報、周報、月報、年報等。 豐富多變的圖表處理功能，可供用戶生成各種圖表觀察或打印。 可主動呼叫及向遠程發送任意一日任意時段的數據。 可將任意一日的原始數據和統計小時均值以文本文件導出。

環境空氣質量 以自動監測儀器為核心的自動"測控"系統。

環境空氣自動監測系統由一個中心站和若干個子站構成(子站數量根據當?shù)厍闆r而定)，安裝在線式環境監測設備。因此系統軟件將由中心站軟件和子站軟件兩大部分組成，兩者有機結合，協調整個監測系統的運行，完成對各種監測儀器的數據采集和遠程通訊控制及數據處理，并形成報告。
