建筑施工圖畫法

寫給初學者而已高手直接忽略 看過很多不知道施工圖如何深化學習的問題，這里我談一下我自己的想法—— 當然首先聲明——我也是菜鳥一個，在具體的工作中也會遇到很多很多問題，下 面有說的不對的地方，也請各位經驗豐富的同學口下留情，我只是談一下我自 己的想法而已。 歡迎指正，但是不希望看到謾罵！ 不可否認，施工圖是非常重要的一個環節，重要到?jīng)]有它——理論上是不能 施工的——因為施工圖是施工的標準和依據。 理論上——所有的施工內容，都要按圖紙進行，包括所有的板材、型材、面層 涂飾等等都要按施工圖標注內容進行；同樣的，內部結構也要按施工圖進行，只 有這樣，萬一以后有扯皮的地方，可以按圖紙來檢驗施工內容和施工方法是不是 正確?？墒沁@樣以來，很多剛?cè)胄械脑O(shè)計師不知道該如何畫施工圖。 我說一下我的施工圖的學習方法： 就和大多數人說的那樣——如果有可能，你一定要去工地——有些設計師也許 會

建筑施工圖 1、概述 [文本] 建筑施工圖可分為施工總說明（圖樣目錄、設計說明、建筑經濟指標、各部分用料、門窗明細 表等）、總平面圖、平面圖、立面圖、剖面圖和構造詳圖等。 2、建筑總平面圖 [文本] 建筑總平面圖是表明新建房屋所在基地有關范圍內的總體布置，它反映新建房屋、構筑物等的 位置和朝向，室外場地、道路、綠化等的布置，地形、地貌、標高等以及與原有環境的關系和鄰界 情況等。如下圖所示。 建筑總平面圖 [文本] 上圖只是總平面圖的圖形部分,應當還有標題欄等,圖中用粗實線畫出的圖形，是新建招待所的 底層平面輪廓，用中粗實線畫出的是原倉庫和門房。各個平面圖形內的小黑點數，表示房屋的層數。 總平面圖的一般內容： 1)、圖名、比例。 2)、應用圖例來表明新建區、擴建區或該建區的總體布置，表明各建筑物和構筑物的位置。在總 平面圖上一般應畫上所采用的主要圖例及其名稱。如：圖

建筑施工圖 1、概述 建筑施工圖可分為施工總說明（圖樣目錄、設計說明、建筑經濟指標、各部分用料、門窗明 細表等）、總平面圖、平面圖、立面圖、剖面圖和構造詳圖等。 2、建筑總平面圖 建筑總平面圖是表明新建房屋所在基地有關范圍內的總體布置，它反映新建房屋、構筑物等 的位置和朝向，室外場地、道路、綠化等的布置，地形、地貌、標高等以及與原有環境的關系和 鄰界情況等。如下圖所示。 建筑總平面圖 上圖只是總平面圖的圖形部分,應當還有標題欄等,圖中用粗實線畫出的圖形，是新建招待所的 底層平面輪廓，用中粗實線畫出的是原倉庫和門房。各個平面圖形內的小黑點數，表示房屋的層 數。 總平面圖的一般內容： 1)、圖名、比例。 2)、應用圖例來表明新建區、擴建區或該建區的總體布置，表明各建筑物和構筑物的位置。在總 平面圖上一般應畫上所采用的主要圖例及其名稱。如：圖中的道路、圍墻等。 3)、確定新建、擴建工

1繪制房屋建筑施工圖的相關規定 1.1圖線 1.2比例 1.3定位軸線及其編號 1.4尺寸標注 1.5索引與詳圖符號 1.7指北針及風向玫瑰圖 1.8建筑施工圖常用圖例 2建筑設計施工圖的畫圖要求 2.1總平面圖 2.1.1圖紙目錄 2.1.2建筑設計說明 2.1.3工程做法表 2.1.4門窗表 請將總平面圖、圖紙目錄、建筑設計說明、工程做法表、門窗表這五部 分內容放在一張圖紙中，及總平面圖。 2.2平面圖 2.2.1圖示內容 2.2.2圖線要求 2.2.3尺寸標注要求 2.3立面圖 2.3.1圖示內容 2.3.2圖線要求 2.3.3尺寸標注要求 2.4剖面圖 2.4.1圖示內容 2.4.2圖線要求 2.4.3尺寸標注要求

第1頁共6頁 誰知道建筑施工進場規劃布臵圖怎么畫？急?。?！ 1、分析施工管理需要：工人住宿、食堂、勞務管理人員住宿、辦公室等 2、鋼筋工棚、木工工棚、材料堆碼（倉庫）等現場生產需要的位臵及數量和大小 3、臨時用水用電的布臵：供水、供電端的確定。然后布臵管線到各個需要的終端 4、考慮安全文明施工的布臵，消防、排水、污水處理、標示標牌安放位臵、大門位臵 5、施工機械安放，塔吊、提升架、混凝土泵 6、施工道路的調整，保證施工車輛的通暢 7、基坑維護措施的施工 塔吊施工方案是肯定要報的，在沒安裝前要報給監理合業主的是：塔吊的位臵平面圖，塔吊安裝的施工方案，塔吊基礎樁、配筋位布臵圖（含 基礎計算書，需要有專業軟件計算，我有軟件的，但需提供地質報告和工程基礎平面圖），安裝單位資質、拆裝人員證書、塔吊合格證。其 實塔吊安裝單位都知道這個事的啊，叫他去弄施工方案是要安裝的公司做的

建筑施工圖 1、概述 [文本] 建筑施工圖可分為施工總說明（圖樣目錄、設計說明、建筑經濟指標、各部分用料、門窗明細 表等）、總平面圖、平面圖、立面圖、剖面圖和構造詳圖等。 2、建筑總平面圖 [文本] 建筑總平面圖是表明新建房屋所在基地有關范圍內的總體布置，它反映新建房屋、構筑物等的 位置和朝向，室外場地、道路、綠化等的布置，地形、地貌、標高等以及與原有環境的關系和鄰界 情況等。如下圖所示。 建筑總平面圖 [文本] 上圖只是總平面圖的圖形部分,應當還有標題欄等,圖中用粗實線畫出的圖形，是新建招待所的 底層平面輪廓，用中粗實線畫出的是原倉庫和門房。各個平面圖形內的小黑點數，表示房屋的層數。 總平面圖的一般內容： 1)、圖名、比例。 2)、應用圖例來表明新建區、擴建區或該建區的總體布置，表明各建筑物和構筑物的位置。在總 平面圖上一般應畫上所采用的主要圖例及其名稱。如：圖

閥門CAD符號圖畫法

一、快捷鍵 l:line直線 c:circle圓 rec:rectangle長方形 a:arc圓弧 po:point點 dli:dimension尺寸標注 pr:properties屬性 la:layer圖層 lt:linetype線型 mi:mirror鏡像 m:move移動 tr:trim裁剪 x:explode爆炸 co:copy拷貝 f:fillet倒角 ar:array陣列 i:insert插入 b：block圖塊 f3：對象捕捉 f8：正交開關 f6：坐標開關 ml:mline繪制墻體 mledit：編輯墻體 ddptype:設置點的樣式 ctrl+tab切換窗口 1、點的輸入方式： 3）絕對坐標：

繪制建筑施工圖的步驟和方法 1．確定繪制圖樣的數量根據房屋的外形、層數、平面布置和構 造內容的復雜程度，以及施工的具體要求，確定圖樣的數量，做到表 達內容既不重復也不遺漏。圖樣的數量在滿足施工要求的條件下以少 為好。 2．選擇適當?shù)谋壤?3．進行合理的圖面布置圖面布置要主次分明，排列均勻緊湊， 表達清楚，盡可能保持各圖之間的投影關系。同類型的、內容關系密 切的圖樣，集中在一張或圖號連續的幾張圖紙上，以便對照查閱。 4．施工圖的繪制方法繪制建筑施工圖的順序，一般是按平面圖 ━━立面圖━━剖面圖━━詳圖順序來進行的。先用鉛筆畫底稿，經 檢查無誤后，按“國標”規定的線型加深圖線。鉛筆加深或描圖上墨時， 一般順序是：先畫上部，后畫下部；先畫左邊，后畫右邊；先畫水平 線，后畫垂直線或傾斜線；先畫曲線，后畫直線。 建筑施工圖畫法舉例 1．建筑平面圖的畫法步驟 1）畫所有定位軸線，然后畫

施工圖審查畫建筑施工圖注意點 一、建筑方案設計： 住宅類： 1、七層及七層以上住宅或最高住戶入口樓面距室外設計地面高度超過16米的住宅必須設置 電梯，頂層為躍層時作一層計。 2、12層及12層以上住宅應設不少于2臺電梯，其中一層能容納擔架。 3、單元式住宅疏散樓梯：11層及其以下可不封閉，但開向樓梯間的房門應設乙級防火門且 應直接采光通風；12層至18層應設封閉樓梯間；19層及其以上應設防煙樓梯間。 4、通廊式住宅，不超過11層的應封閉，超過11層的應防煙。 公建類： 1、病房樓、有空調系統的多層旅館和超過5層的其他公共建筑的室內疏散樓梯間均應設置 封閉樓梯間(包括底層擴大封閉樓梯間)。 2、二、三層建筑(醫療托幼除外)一、二級耐火，每層面積不大于500m 不超過100人時可設一個疏散樓梯。 二、關于總圖： 1、總平面圖注意畫出排除地面及路面雨水的

第14章 建筑施工圖 教學提示：本章是全書的重點，是制圖理論與建筑實踐相聯系的橋梁。首先講述房屋 的組成和房屋建筑工程圖中的有關規定，接著重點介紹了建筑施工圖的識讀與繪制。本章 的重點是識讀和繪制建筑施工圖。 學習要求：通過本章的學習，學生應該熟練掌握識讀和繪制建筑施工圖的方法。 14.1建筑施工圖概述 14.1.1房屋的組成及其作用 建筑是人們?yōu)榱藵M足社會的需要，利用所掌握的物質技術手段，在科學規律和美學法 則的支配下，通過對空間的限定、組織而創造的人為的社會生活環境。建筑是一種物質產 品，它滿足人們的物質要求，又需要用物質技術條件來保證。同時建筑又是一種藝術創造， 以滿足人們的精神需求。建筑分建筑物和構筑物。建筑物是指人們經常在內生活和工作的 地方。構筑物是不直接供人們在內進行生產和生活的建筑，它是結構性的特殊建筑物，具 有各自的獨立性，可以單獨成為一個結構體系，是

建筑施工圖 ﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋ §3.1概 述§3.3平 面圖、立面圖、剖面圖 §3.2總平面圖和建筑施工總說明§3.4建筑詳 圖 ﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋ §3.1概述 房屋的建造一般需經設計和施工兩個過程，設計工作又分為初步設計和施工圖設計階 段。但對一些技術上復雜而又缺乏設計經驗的工程，還應在初步設計基礎上增加技術設計（或 稱擴大初步設計）階段，以此作為協調各工種的矛盾和繪制施工圖的準備。不同的設計階段 對圖紙有不同的要求，施工圖是要求從滿足施工要求的角度出發，提供完整翔實的資料。所 以，我們把按照“國標”的規定，用正投影方法畫出的一幢擬建房屋的內外形狀和大小，以 及各部分的結構、構造、裝修、設備等內容，并達到能夠指導施工的圖樣稱為房屋施工圖。 建筑方面的施工

e反 e反f反 a'反 f c c 公建5 公建1 k1 公建2 j1 公建3 k1 e f a ' 4 反 e e a ' 3 反 ea f 2 '反 e e a ' 1 反 e e反 b4e f b 反 3eb2 f e 反 b1 e f b ' 8 反 e e b ' 7 反 ec g 3 反 e f b ' 6 反 ec2 e e b ' 5 反 ec1 e g d 反 4 l ec6 e f d 反 3 ec f 5 '反 e e d 反 2 m ec e 4 '反 e f反 d1 n ed7ed6 ed5 a反g反h'反f反 gfe4fe3fe2fe1 公建4afa2 fa1 efa3h反c反b反e'反 ee1 m' fa4 fa5 fe8fe7fe6fe5 ee3 l'

第1頁共4頁 建筑施工圖簡介 六、定位軸線 1、基本要求 定位軸線——是用來確定房屋主要主要承重構件墻、柱、梁、屋架等構件位置，包括橫軸 線和縱軸線，它們是施工放線、確定承重構件位置的重要依據。在施工圖中定位軸線用細點 劃線繪制，軸線編號注寫在軸線端部的圓內，圓是用細實線繪制、直徑為φ8mm，在詳圖中， 圓的直徑為φ10mm，圓心位于定位軸線的延長線上。 2、軸線編號 概念：開間——兩條相鄰橫向軸線之間的距離大小，代表房間的開間。 進深——兩條相鄰縱向軸線之間的距離大小，代表房間的進深。 （1）橫軸線編號：從左至右用阿拉伯數字1、2、3??編寫，一般注寫在圖的下方，若 上下兩方定位軸線不一致，則上、下均要編號。 （2）縱軸線編號：從下向上用拉丁字母或英文字母按順序編號，如a、b、c、d??， 但i、o、z三個字母不能用于縱

建筑施工圖——劇院

建筑施工圖 第一節概述 1.1房屋的組成及其作用 右圖所示為一幢三層樓的學生宿舍。 樓房第一層為底層（或叫首層），往上數 為二層、三層??頂層（本例的三層即為 頂層）。房屋由許多構件、配件和裝修構 造組成。它們有些起承重作用，如屋面、 樓板、梁、墻、基礎；有些起防風、沙、 雨、雪和陽光的侵蝕干擾作用，如屋面、 雨篷和外墻；有些起到溝通房屋內外和上 下交通作用，如門、走廊、樓梯、臺階等； 有些起通風、采光的作用，如窗；有些起 排水作用，如天溝、雨水管、散水、明溝； 有些起保護墻身的作用，如勒腳、防潮層。 視頻：房屋組成a6-1-1（放大）、房屋建筑圖2、3（動畫） 1.2施工圖的產生及其分類 將一幢擬建房屋的內外形狀和 大小，以及各部分的結構、構造、 裝修設備等內容，按照“國標”的 規定，用正投影法，詳細準確地畫 出的圖樣，稱為“房屋建筑圖”。 它也是用來指導施工

建筑平面圖 下部的基礎、墻身及樓地面和上部的屋頂 基礎是指房屋下部埋在土中的條形部分，有基礎墻和大放腳等組成，承受房屋 的全部重量，并經它傳到地下。 墻身分為外墻和內墻，外墻起著承重，圍護作用，內墻起分隔作用，有的內墻 也起承重作用。 房屋的第一層，也叫底層，其地面叫底層地面。第二層以上各層地面叫樓面， 分隔上下層的樓面，還起承受上部的荷載并將其傳遞到墻上的作用。 房屋的最上面是屋頂，也叫屋蓋，有屋面板及板上的保溫層、防水層等組成， 是房屋的上部圍護結構。內外墻上的窗，起著采光、通風和圍護的作用，為防 寒、外墻上的窗做成雙層。 門、走廊和樓梯等，起著溝通屋內外和上下交通的作用。房屋上做的坡面，雨 水管及及外墻根部的散水等，組成排水系統。 內外墻面做有踢墻，墻裙和勒腳。此外，還有陽臺、煙道及通風道等。 一般總平面圖包括下面基本內容： 新建筑物 新建建筑物的定位 絕對標高 指北針和風向頻

第頁共8頁1 建筑施工圖疑問 1、建施-01： 1）六（一）第2、3條：mb5.0專用砂漿改為m5.0水泥砂漿； 2）六（一）第8條,“禁止現場攪拌砂漿，應采用預拌砂漿”， 取消； 3）六（一）第15條，取消； 4）六（五）第5條，角鋼護角取消，改為二次裝修時安裝橡膠 反光護角。 設計院答復：同意此修改,施工單位要確保砂漿各項參數復核當?shù)刭|(zhì) 監單位的要求。 2、建施3-9層建筑剖面圖：1#/2#核心筒左/右側面油煙與風井位置 同詳圖不同，油煙井北側是否有小風井？ 設計院答復：按建筑3~9層平面圖施工。 3、建施-05：棚1第2條，改為滿刮防水膩子找平 設計院答復：同意此修改 4、建施-05:改為 屋1：種植屋面（合理使用年限不少于15年） 1、600厚種植土層（種植土與女兒墻之間鋪設卵石） 2、土工布過濾層 3、塑料排水板 第頁共8頁

建筑施工圖識讀 學習目標要求 1．掌握建筑施工圖的分類。 2．掌握施工圖首頁的構成及作用。 3．掌握建筑總平面圖的圖示內容及作用。 4．掌握建筑平面圖、建筑立面圖、建筑剖面圖的作用、圖示內容及畫法與識讀方 法。 5．掌握建筑詳圖的作用、圖示內容與識讀方法。 6．掌握工業廠房建筑施工圖的圖示內容及畫法與識讀方法。 學習重點與難點 重點：建筑總平面圖、平面圖、立面圖、剖面圖、詳圖及建筑施工圖的作用、圖 示內容與識讀方法。 難點：建筑總平面圖、立面圖、剖面圖、詳圖及建筑施工圖的識圖。 房屋施工圖是用來表達建筑物構配件的組成、外形輪廓、平面布置、結構構造以 及裝飾、尺寸、材料做法等的工程圖紙，是組織施工和編制預、決算的依據。 建造一幢房屋從設計到施工，要由許多專業和不同工種共同配合來完成。按專業 分工不同，可分為：建筑施工圖（簡稱建施）、結構施工圖（簡稱結施）、電氣施工圖 （簡稱電

第1頁共5頁 建筑施工圖內容 特征碼標簽特征碼] 建筑施工圖內容 一、施工圖分類 根據施工圖所表示的內容和各工種不同，分為了不同的圖件： 1、建筑施工圖：主要用來表示建筑物的規劃位置、外部造型、 內部各房間的布置、內外裝修構造和施工要求的圖件。主要圖件有： 施工首頁圖、建筑總平面圖、建筑平面圖、建筑立面圖、建筑剖面圖 和建筑詳圖（主要詳圖有外墻身剖面詳圖、樓梯詳圖、門窗詳圖、廚 廁詳圖）。簡稱“建施”。 2、結構施工圖：主要表示建筑物承重結構的結構類型、結構布 置，構件種類、數量、大小及作法的圖件。 主要圖件有：結構設計說明、結構平面布置圖[基礎平面圖、柱 網平面圖、樓層結構平 面圖及屋頂結構平面圖和結構詳圖（基礎斷面圖樓梯結構施工圖、 柱、梁等現澆構件的配筋圖）]。簡稱“結施”。 3、設備施工圖：主要表達建筑物的給排水、暖氣通風、供電照 明等設備的布置和施工要求

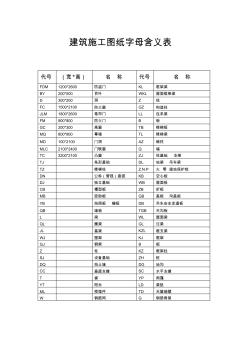

建筑施工圖紙字母含義表 代號（寬*高）名稱代號名稱 fdm1200*2600防盜門kl框架梁 by200*500百葉wkl屋面框架梁 d300*200洞z柱 fc1500*2100防火窗gz構造柱 jlm1800*2600卷簾門ll連系梁 fm900*800防火門b板 gc200*300高窗tb樓梯板 mq800*900幕墻tl樓梯梁 md100*2100門洞az暗柱 mlc2100*2400門聯窗q墻 tc3200*2100凸窗zj柱基礎支架 tj條形基礎dl地梁吊車梁 tz樓梯柱z.n.p火零接地保護線 dn公稱（管徑）直徑kb空心板 dj獨立基礎wb屋面板 cb槽型板zb折板 mb密助板gb蓋板溝蓋板 yb擋雨板檐板db吊車安全走

建筑施工圖的繪制 繪圖提示： 學習本章應著重理解建筑施工圖中的平面圖、立面圖、剖面圖和樓梯剖面圖的繪制內容、繪制要 求以及方法和步驟。 一般按平面圖→立面圖→剖面圖→詳圖的順序來繪制建筑施工圖。 建筑施工圖的一般繪圖過程：設置繪圖環境或直接調用已設置好的模板、繪制軸線、繪制 墻體、繪制門窗、細部繪制、尺寸與文字標注、標高等。 【本章思考題】 1．繪制建筑施工圖時應遵守哪些標準？ 2．簡述建筑平面圖的繪制內容和繪制方法。 3．簡述建筑立面圖的繪制內容和繪制方法。 4．簡述建筑剖面圖的繪制內容和繪制方法。 5．簡述樓梯剖面圖的繪制內容和繪制方法。 繪制建筑平面圖 一、建筑平面圖的繪制內容 建筑平面圖是房屋各層的水平剖面圖，表達了房屋的平面形狀、大小和房間的布置，墻 和柱的位置、厚度和材料，門窗的位置和大小等。建筑平面圖是重要的施工依據，在繪制前 首先應清楚需繪制的內容
